NEMA23-24规格步进电机L型安装固定支座

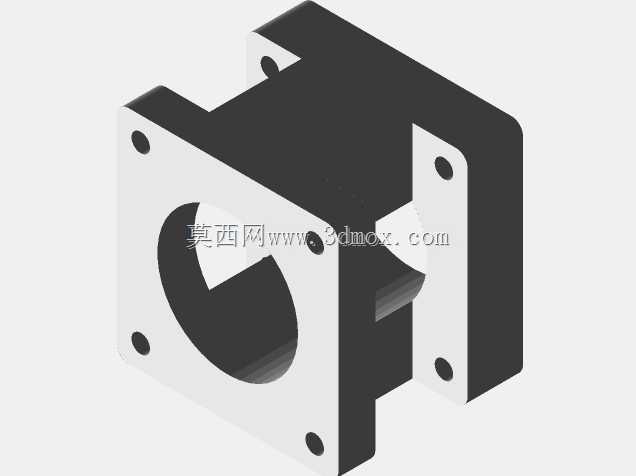

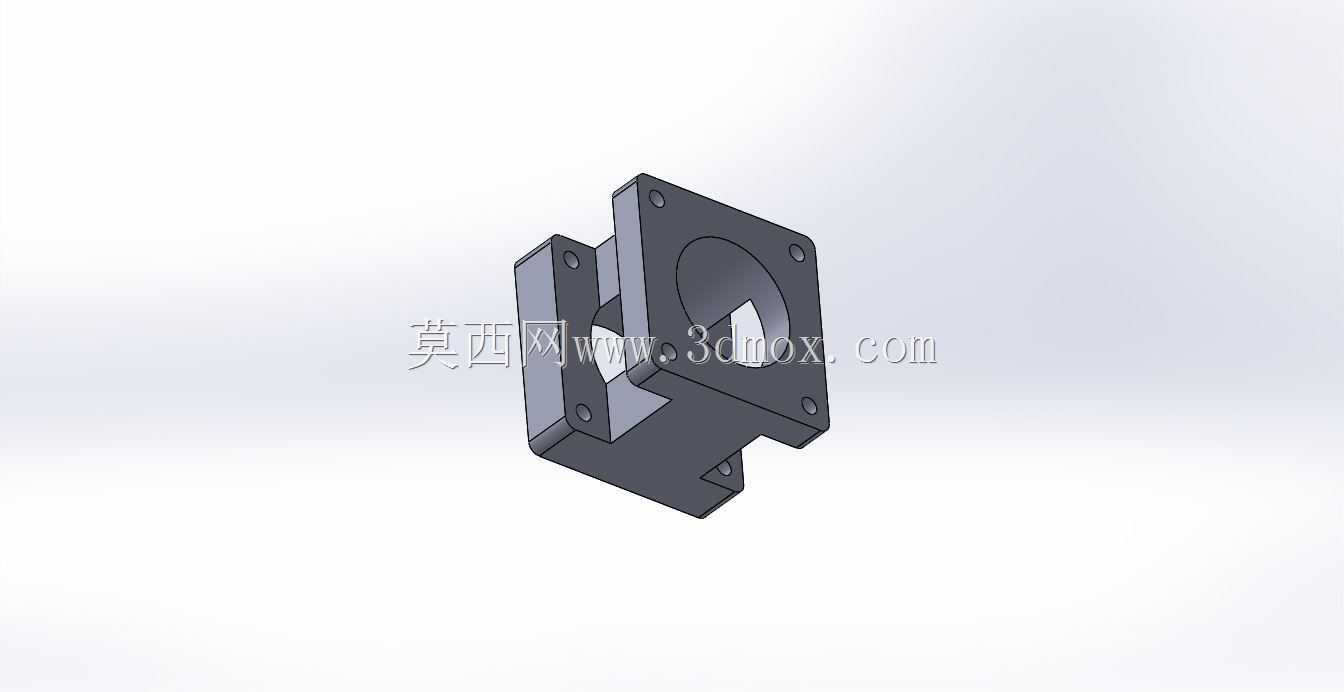

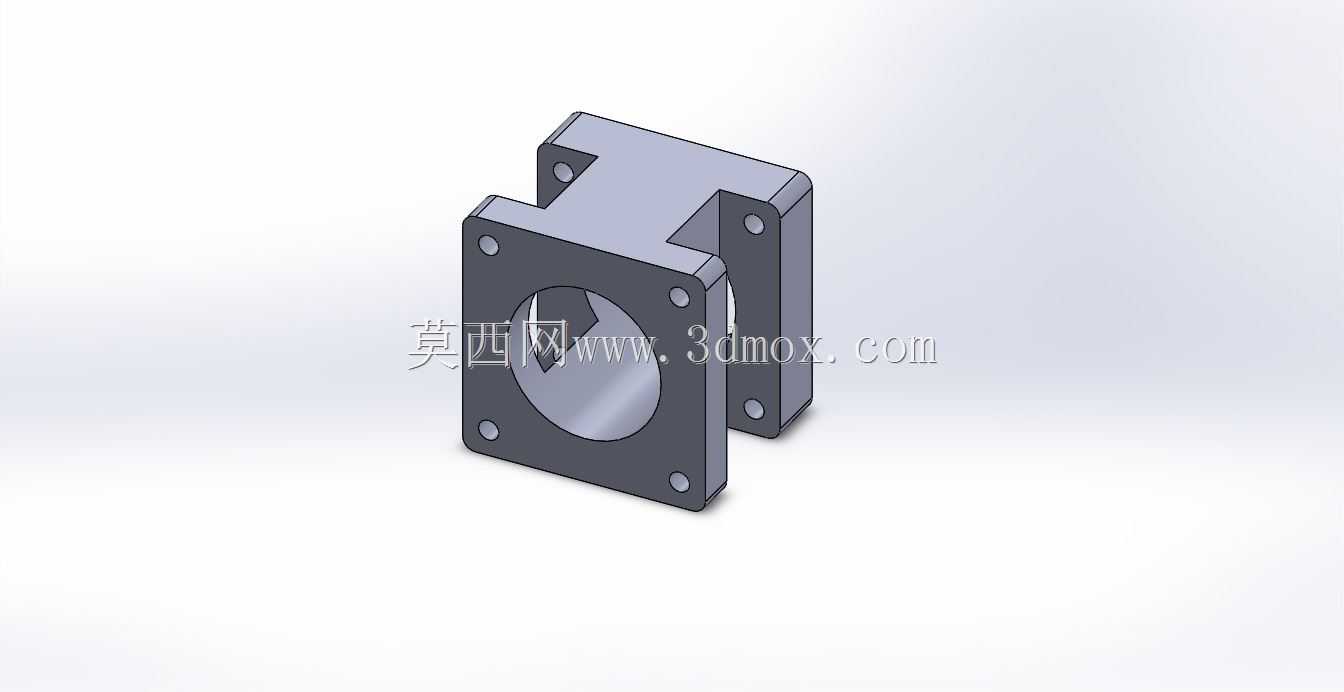

　　这款步进电机安装支座主要面向小型自动化设备、桌面级数控装置、3D打印传动模组等场景的电机固定需求，适配NEMA23与NEMA24法兰规格的步进电机，解决常规直装式支座无法满足垂直转向传动布局的安装痛点。在实际设备搭建中，很多传动结构需要电机输出轴与安装基面呈垂直排布，比如皮带传动的XY轴滑台、小型分度转台、丝杠垂直进给机构，这类场景下如果采用平板式安装座，电机轴向会占用大量Z向空间，还容易出现电机本体与运动部件干涉的问题，这款L型折弯结构的支座刚好能将电机的安装方向转90度，把电机本体贴合在安装立面上，大幅压缩传动端的空间占用。从结构设计来看，支座整体采用一体化弯折构型，两个互相垂直的安装面分别预留对应NEMA标准法兰的安装孔位，

　　电机安装面的中心开孔尺寸刚好匹配对应规格步进电机的前端轴伸直径，不会出现轴端与支座剐蹭的问题，同时孔位公差按照IT9级精度预留，既可以满足3D打印PLA材料成型后的装配余量，也能适配机加工金属件的装配要求。安装边界方面，水平安装基面的孔位间距按照通用20系列铝型材的槽距设计，可直接固定在标准工业铝型材框架上，不需要额外加工转接板；垂直安装面的法兰孔位严格遵循NEMA23与NEMA24的安装尺寸标准，孔位中心距分别为56.4mm与60mm，能兼容两个相邻规格的步进电机互换安装，不需要重新调整支座位置。结构强度上，两个安装面的衔接处做了加厚过渡处理，避免3D打印成型时转角处出现应力集中断裂的问题，

　　PLA材料打印时填充率设置在60%以上即可满足常规42、57系列步进电机的运行负载要求，不会出现电机高速运转时支座共振的问题。在实际选型使用时，需要注意安装面与电机法兰之间的贴合度，如果是3D打印制作该支座，要提前校准打印平台的平面度，避免安装面翘曲导致电机装配后出现同轴度偏差，进而影响传动精度、加剧轴承磨损；如果用于负载较大的传动场景，也可以采用铝合金材质通过CNC加工制作该支座，安装孔位的尺寸完全通用，不需要调整设计参数。
