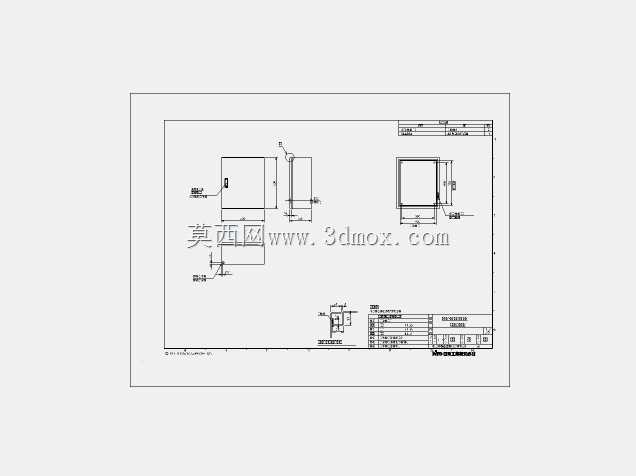

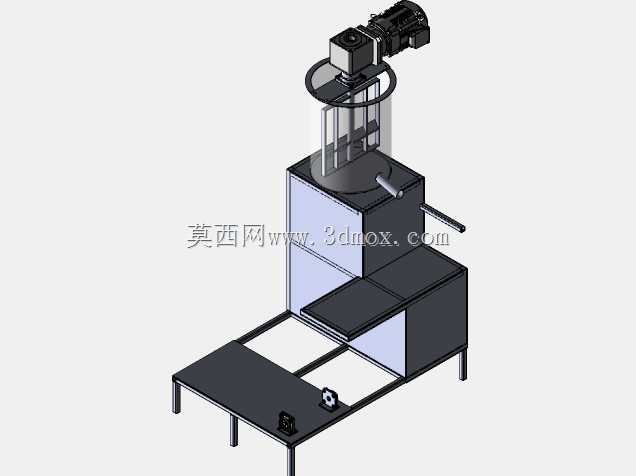

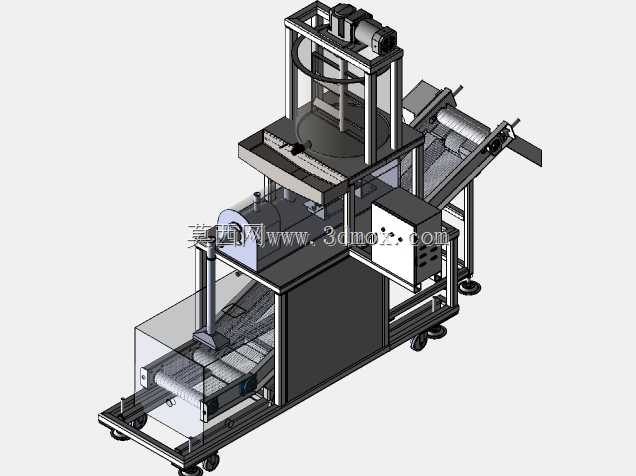

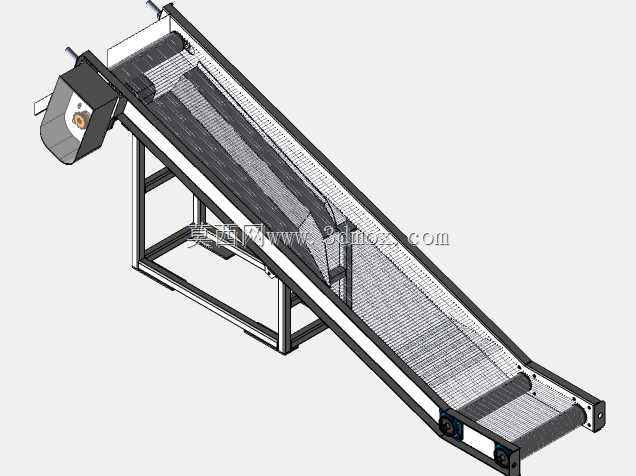

倾斜式纱线输送导向机架结构设计

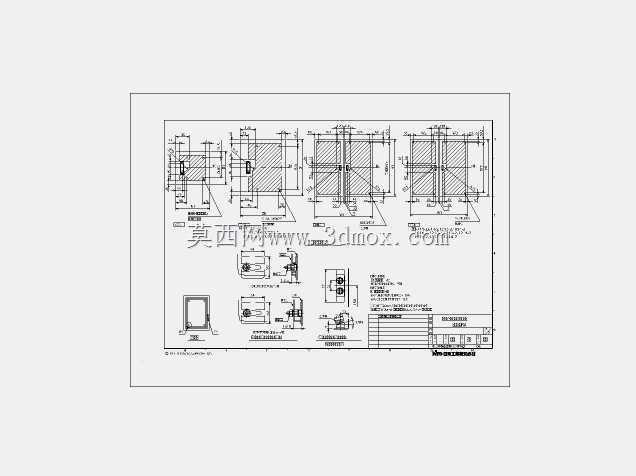

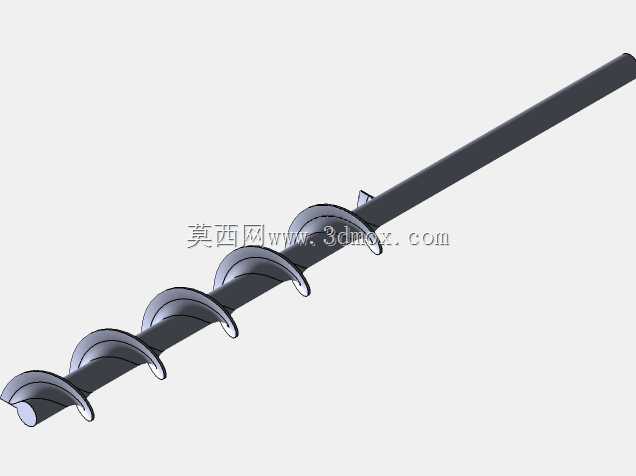

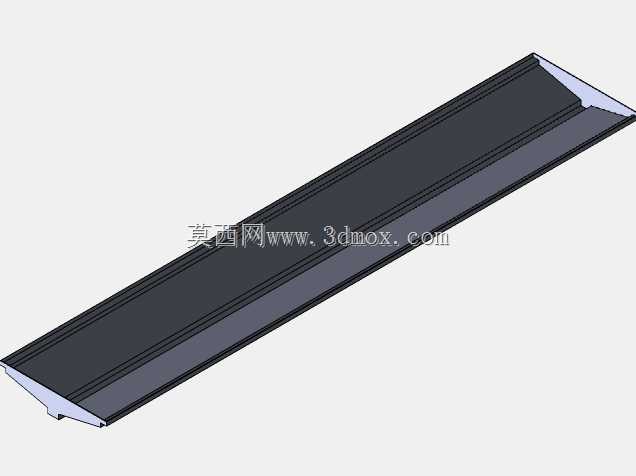

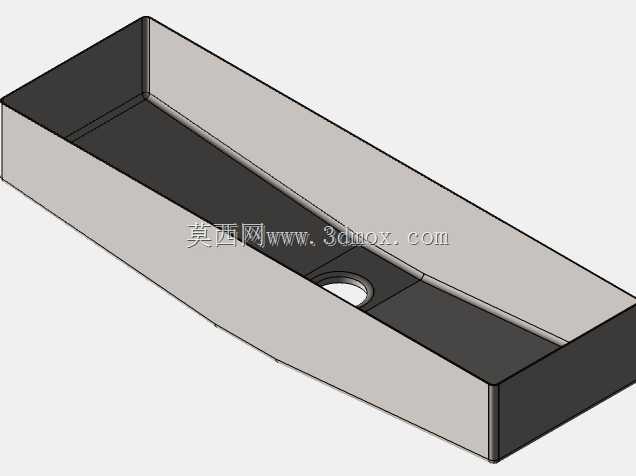

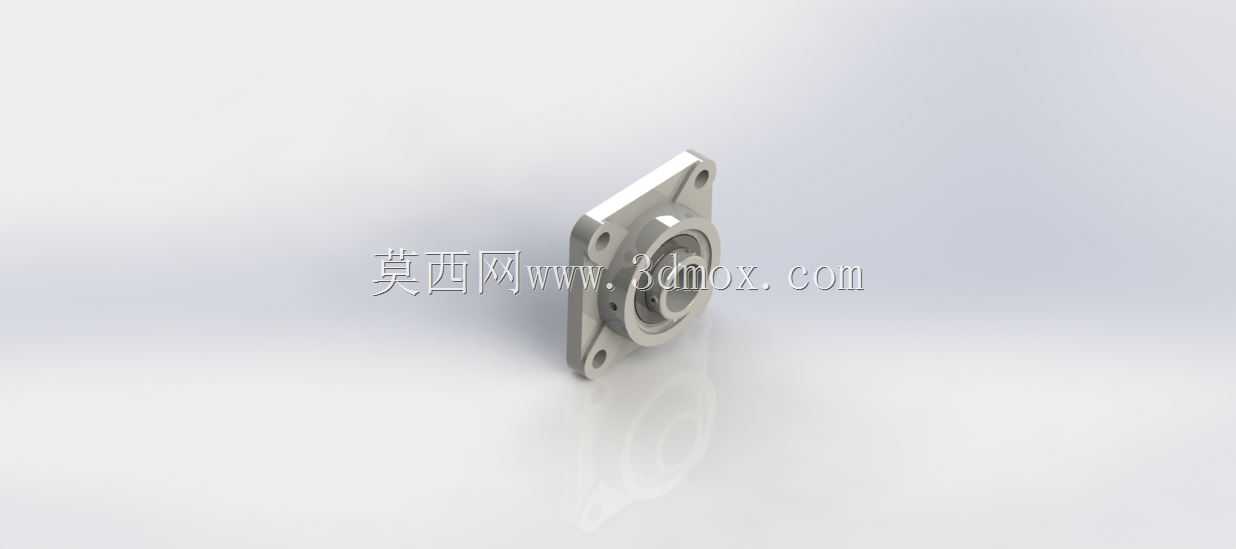

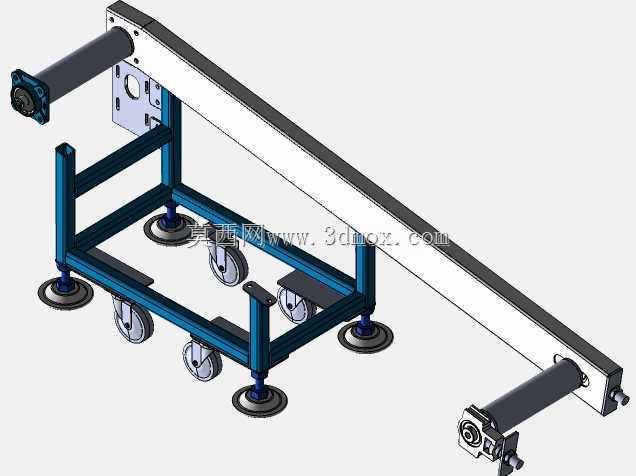

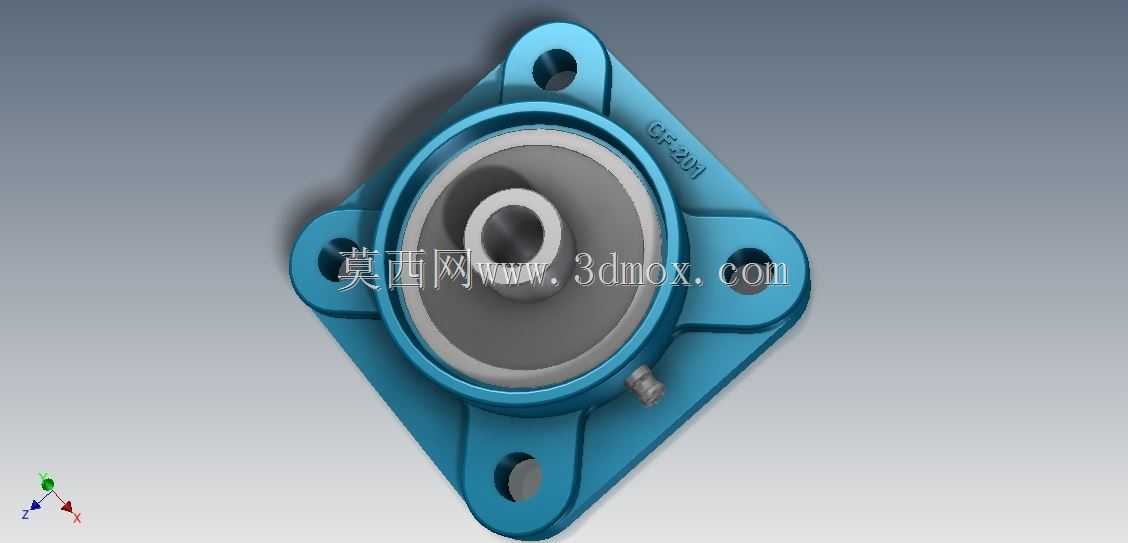

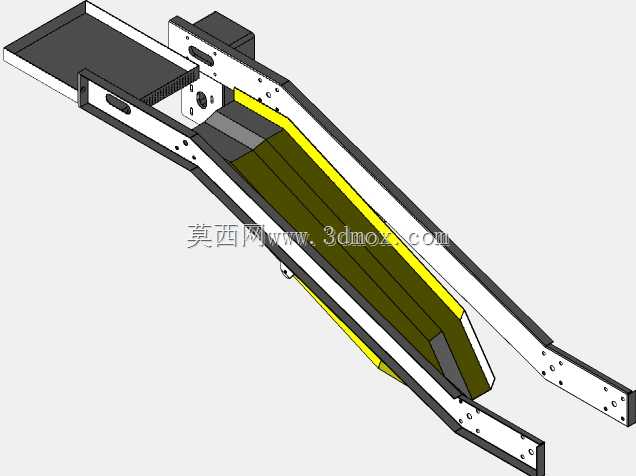

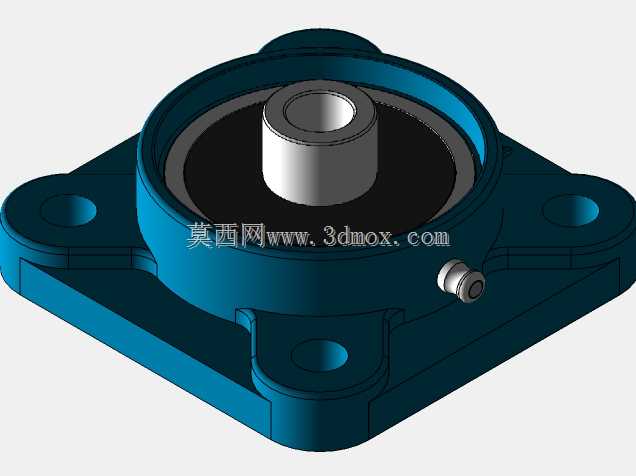

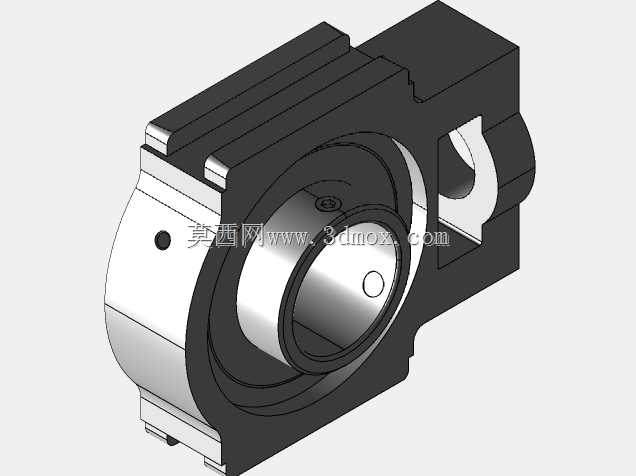

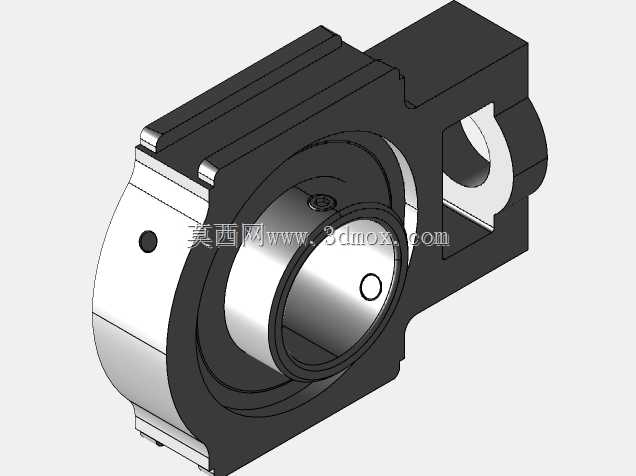

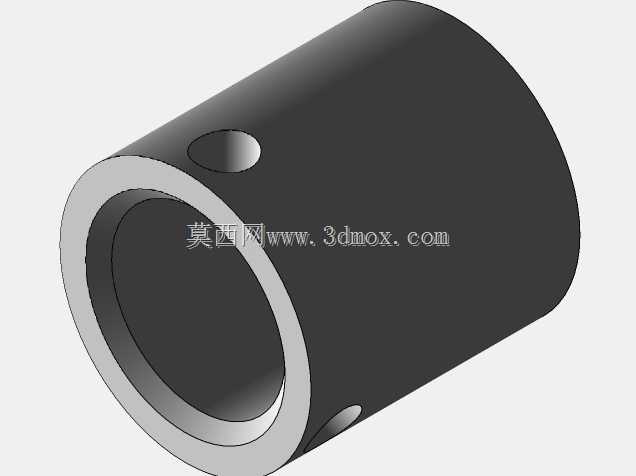

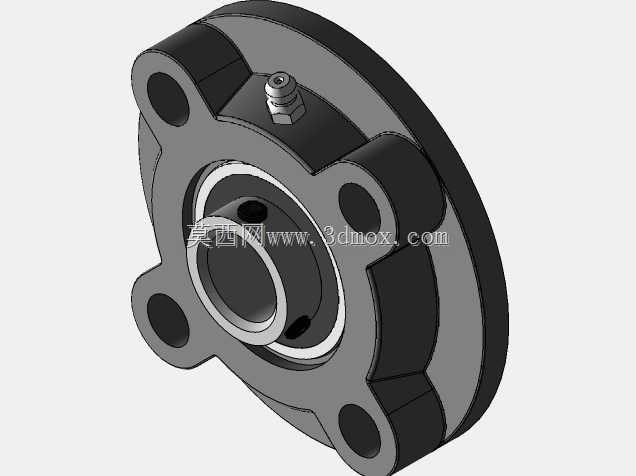

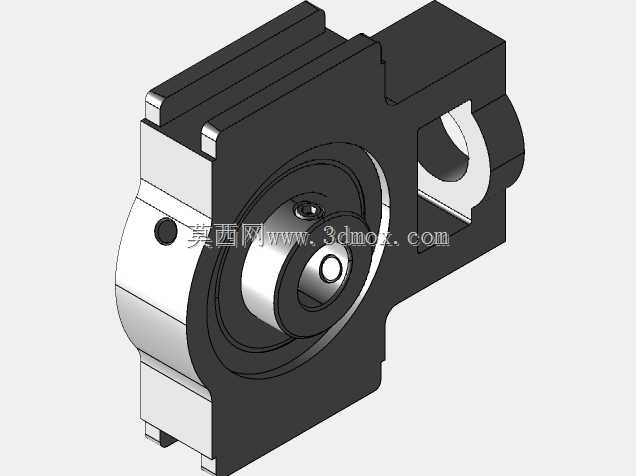

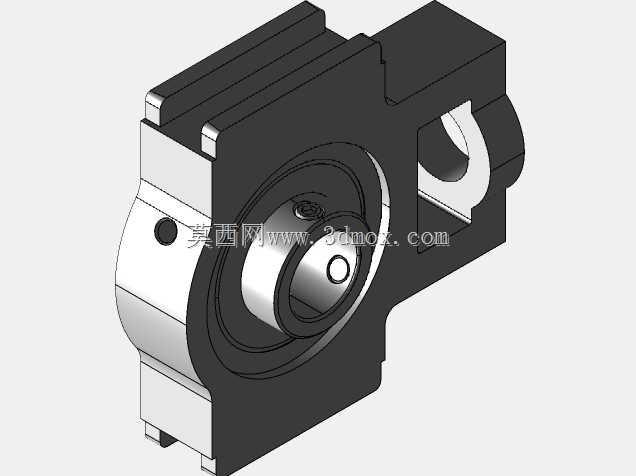

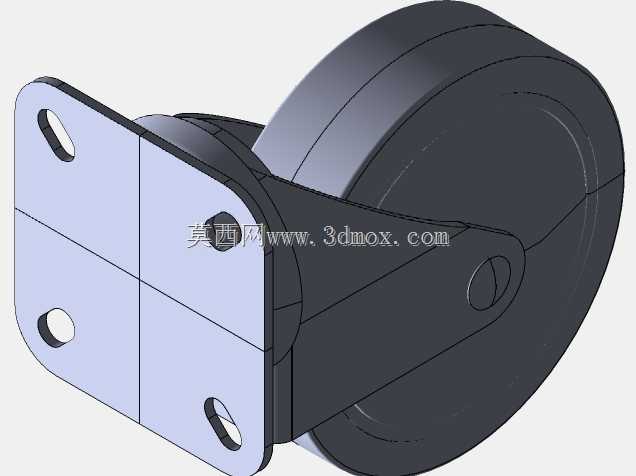

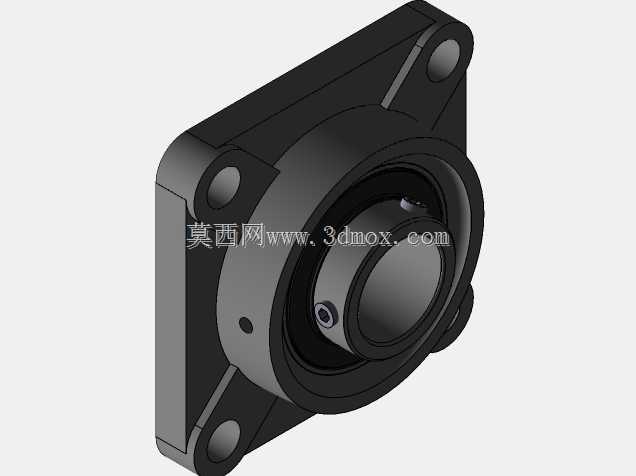

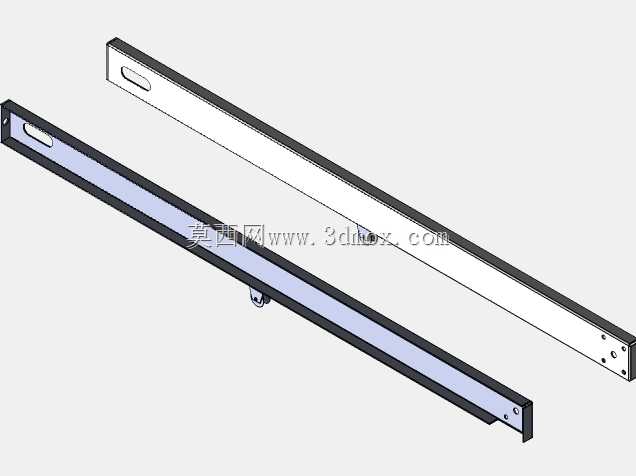

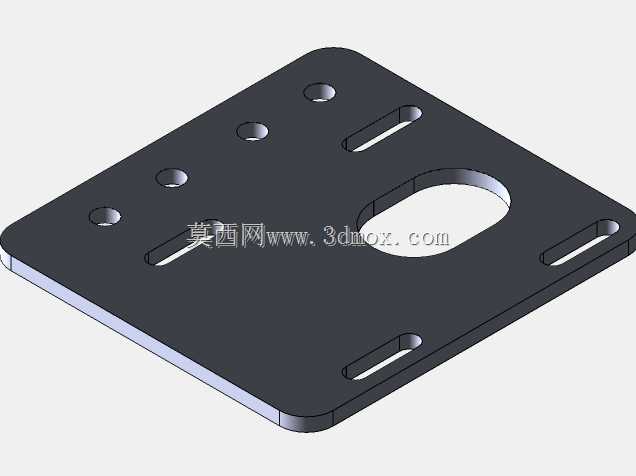

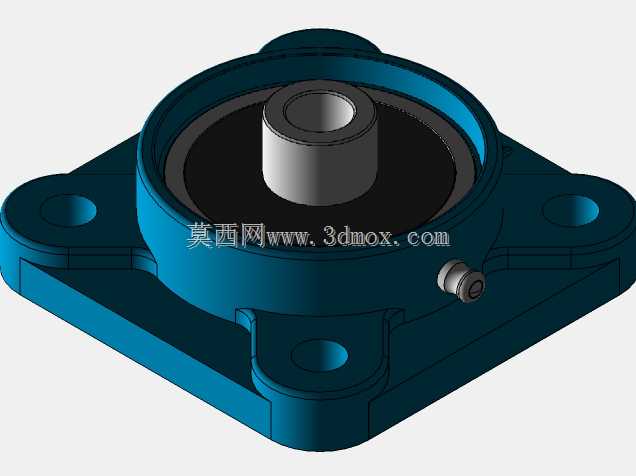

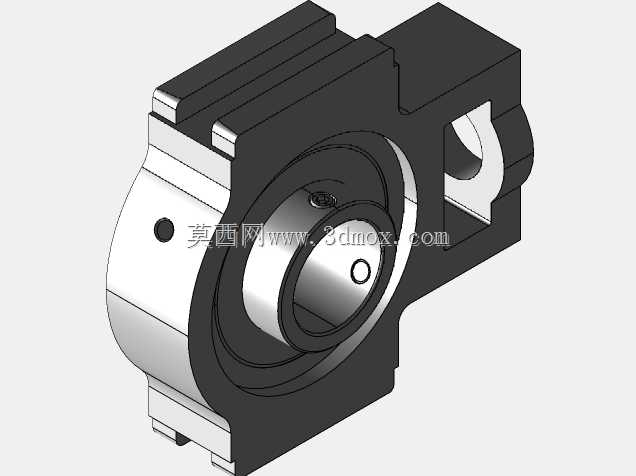

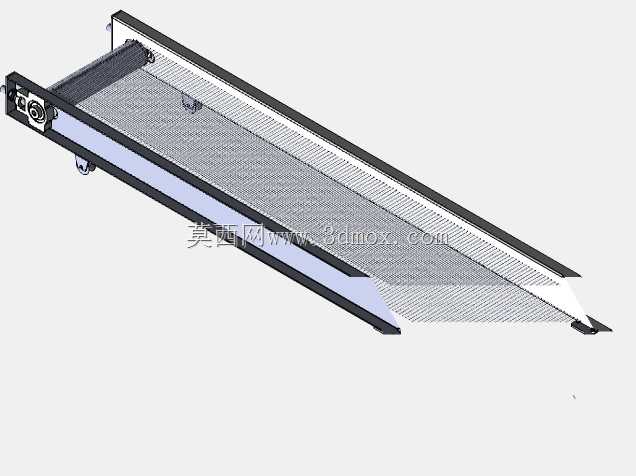

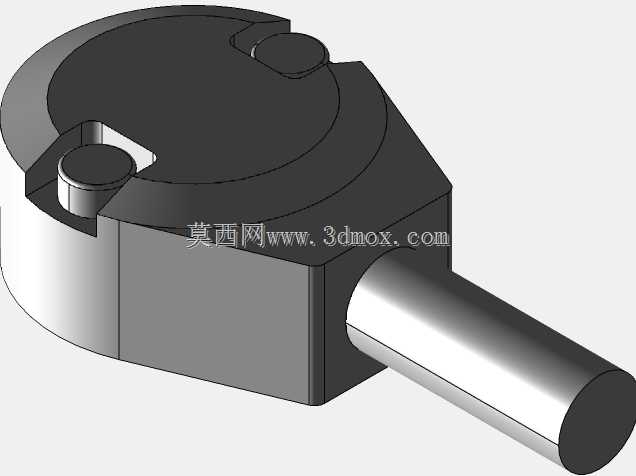

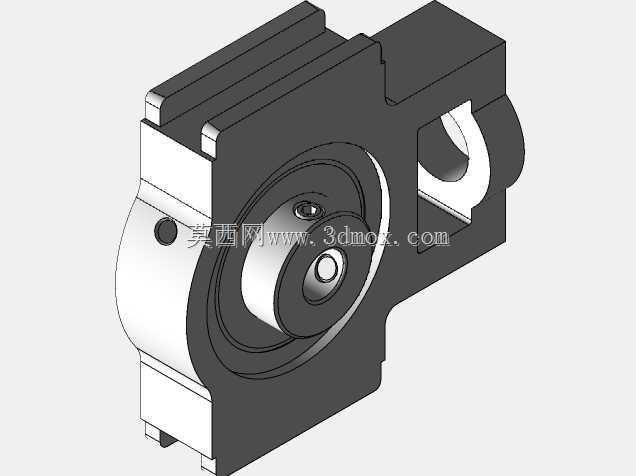

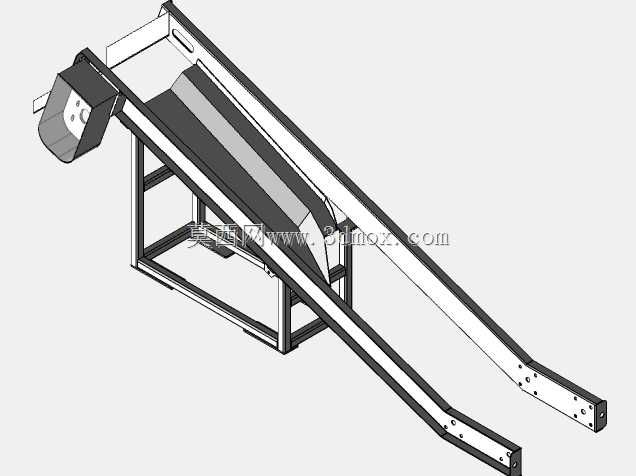

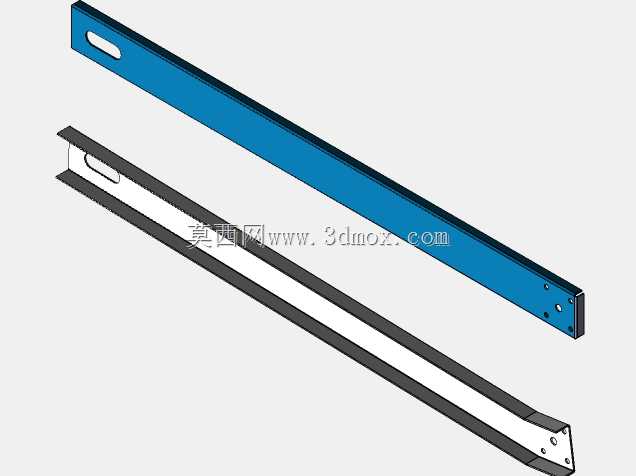

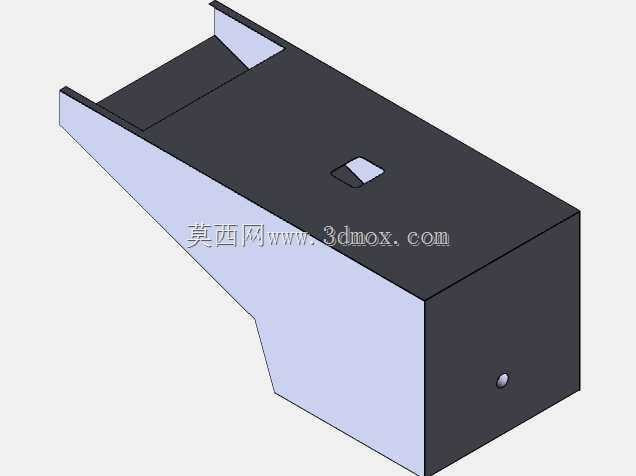

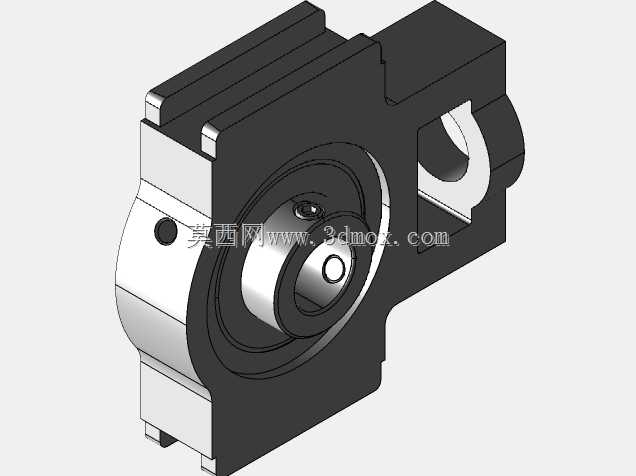

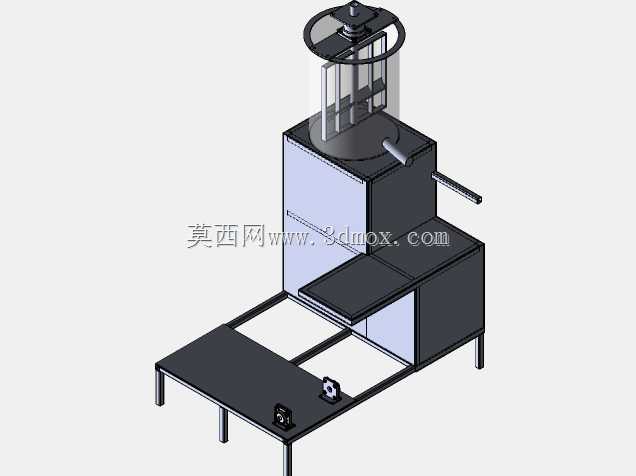

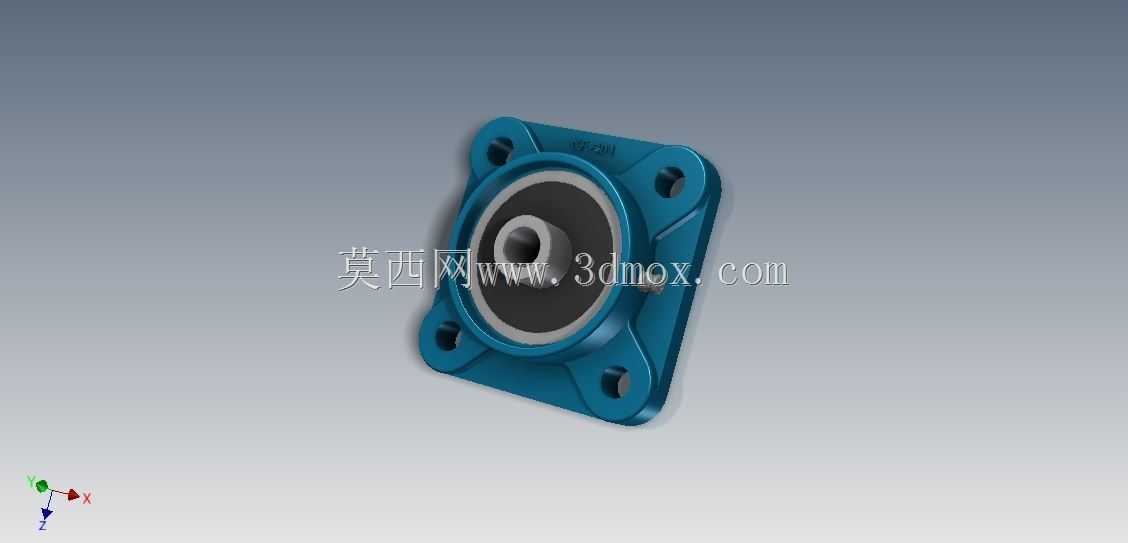

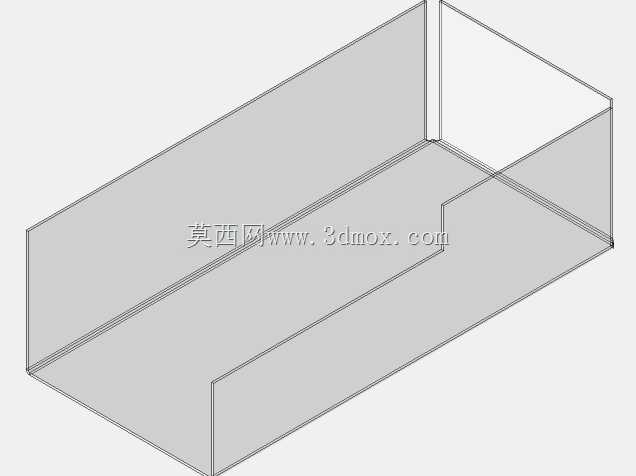

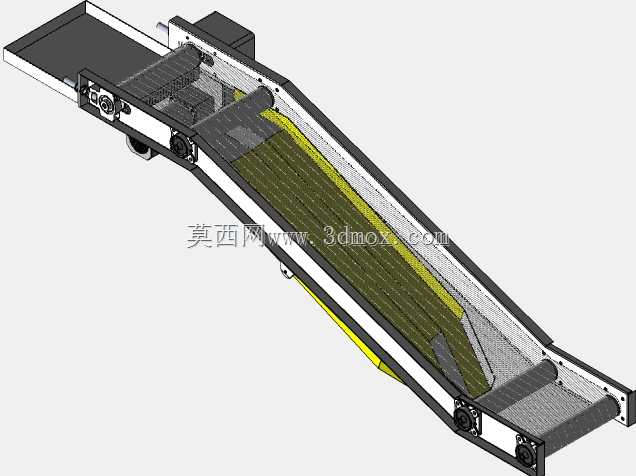

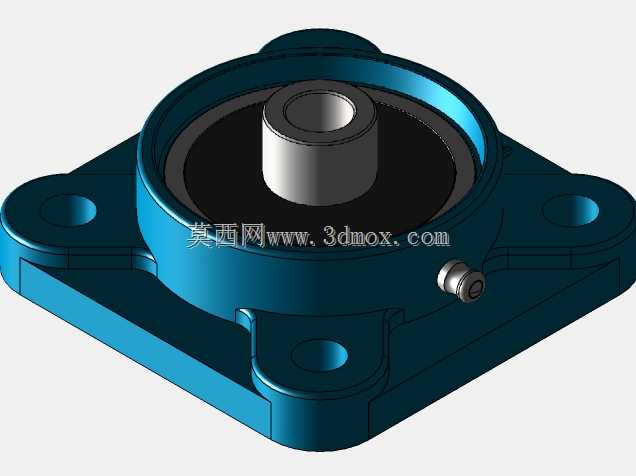

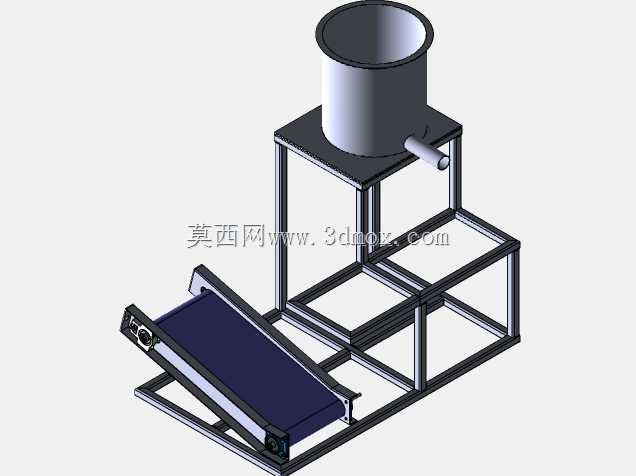

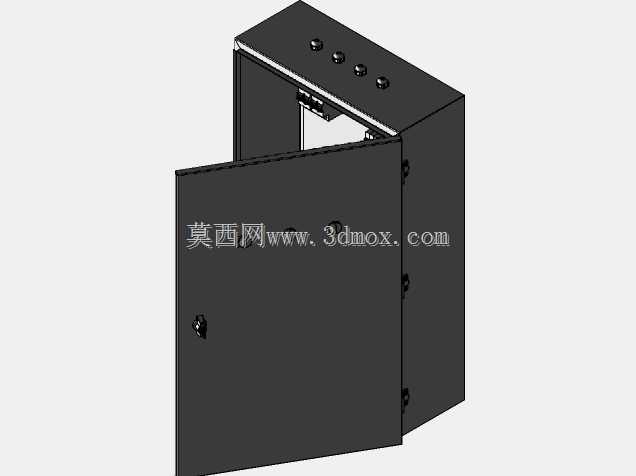

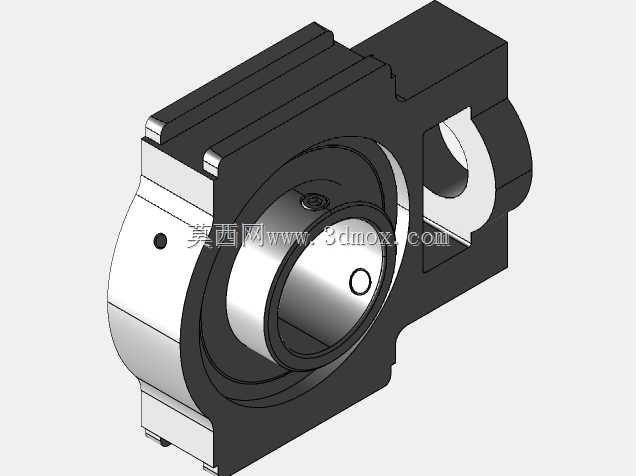

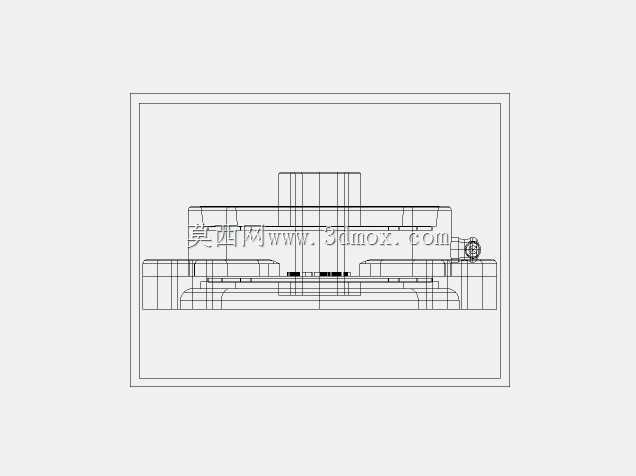

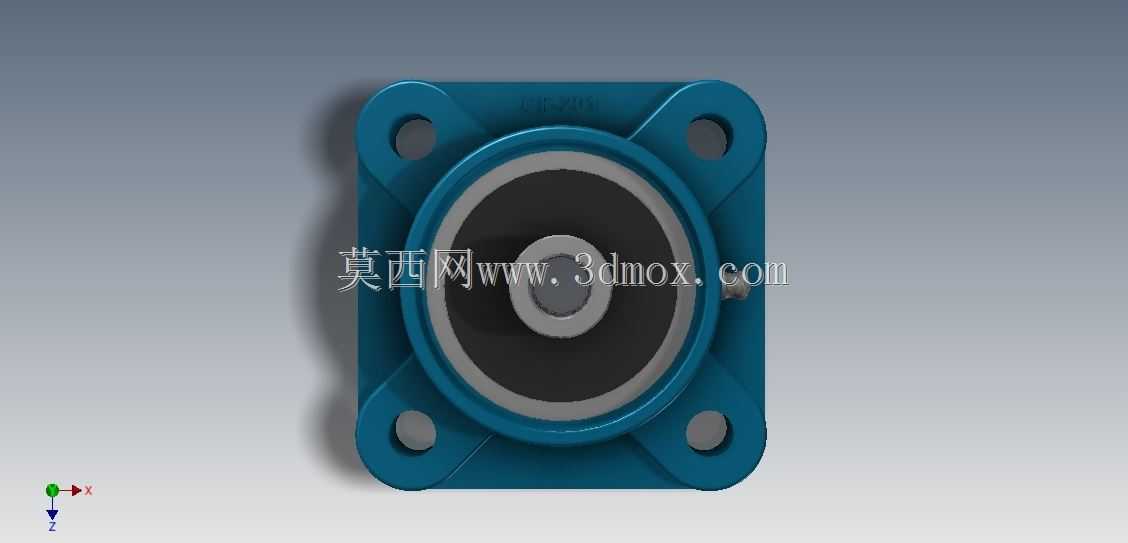

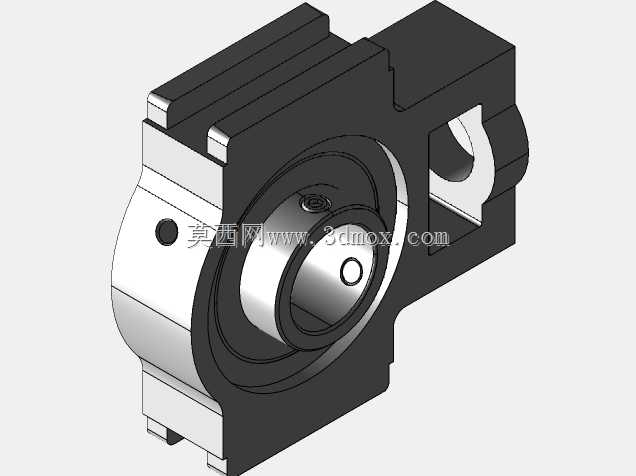

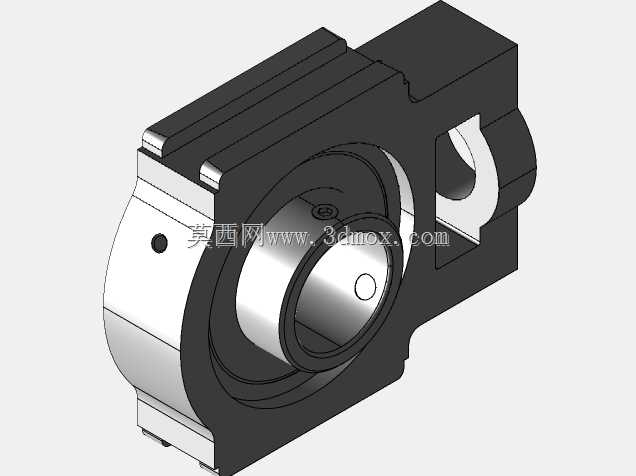

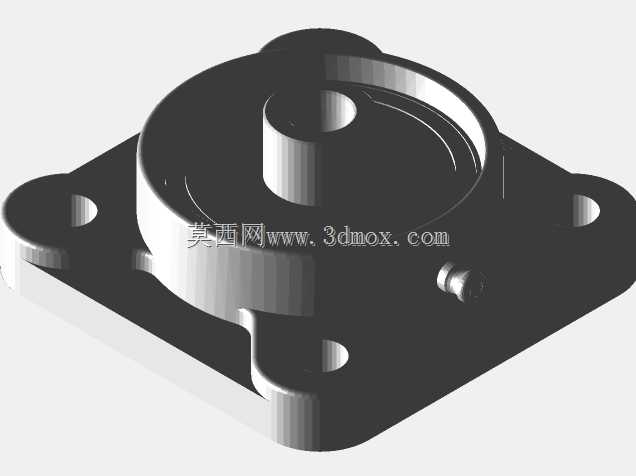

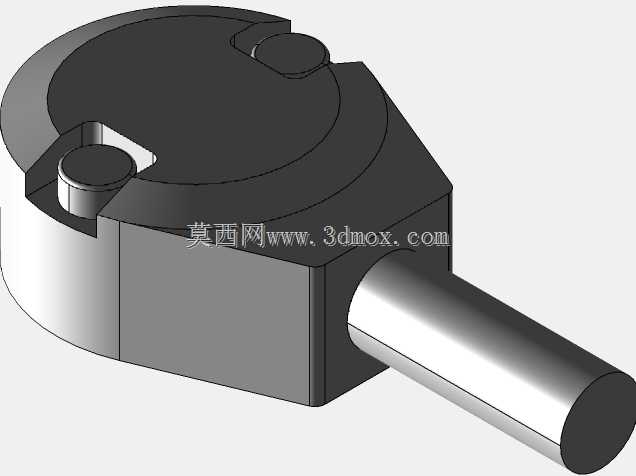

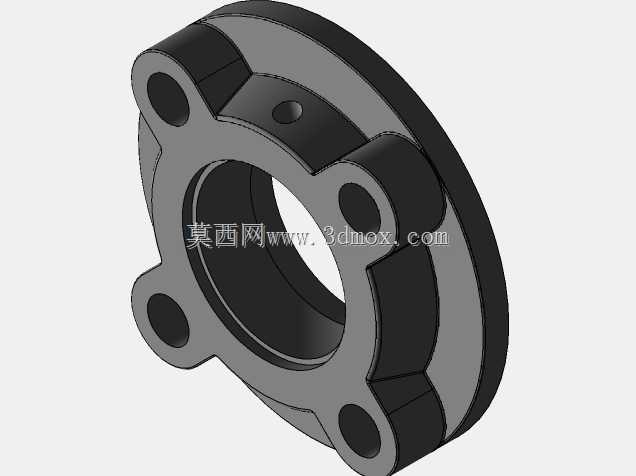

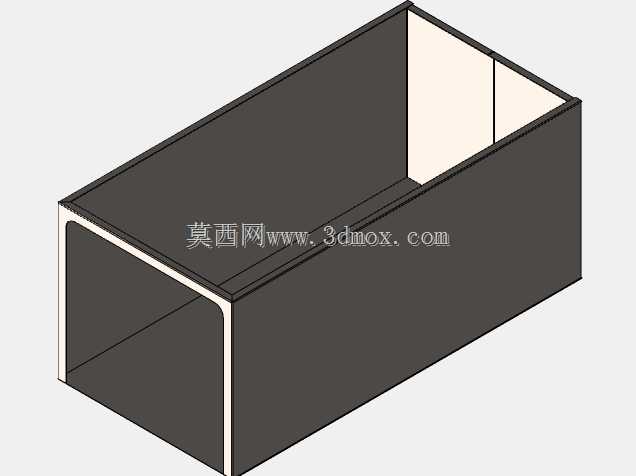

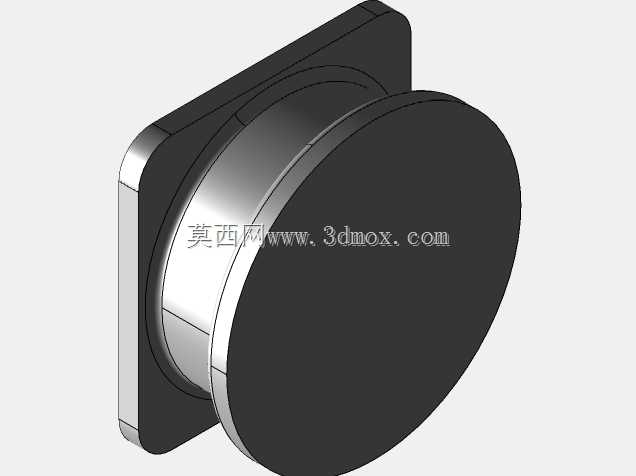

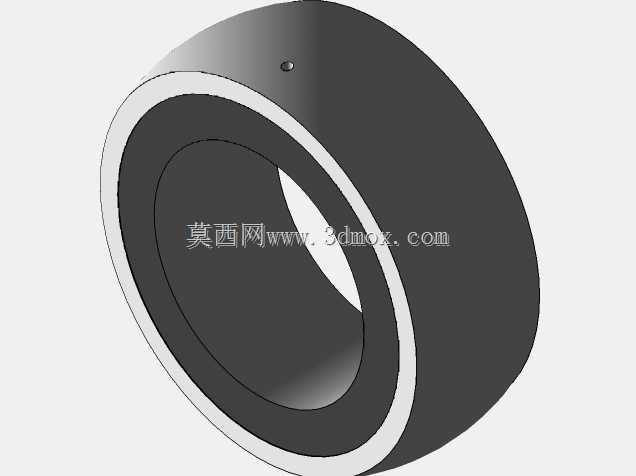

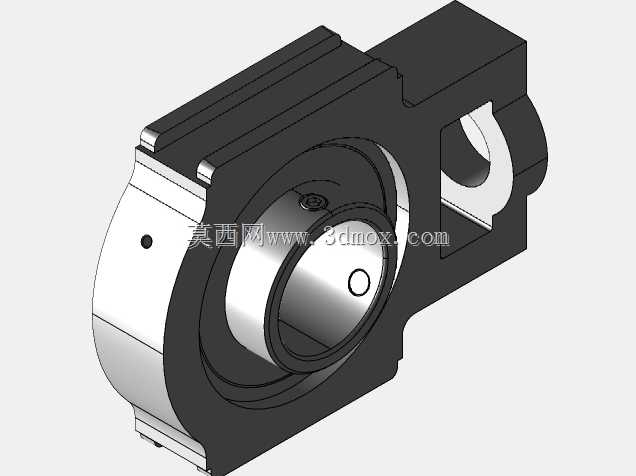

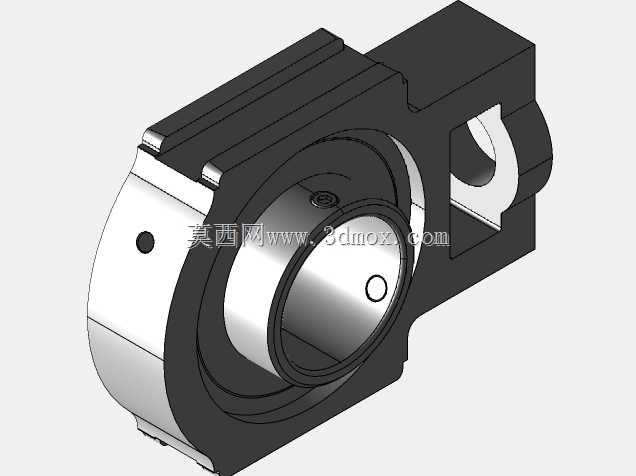

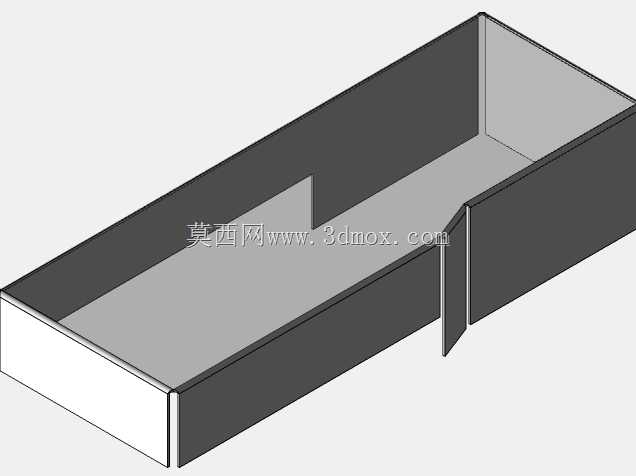

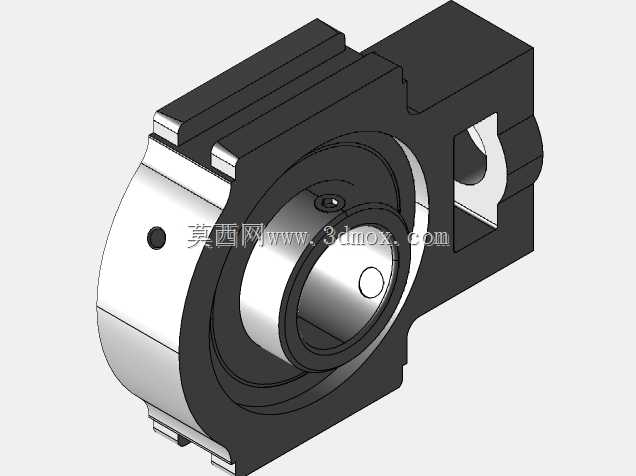

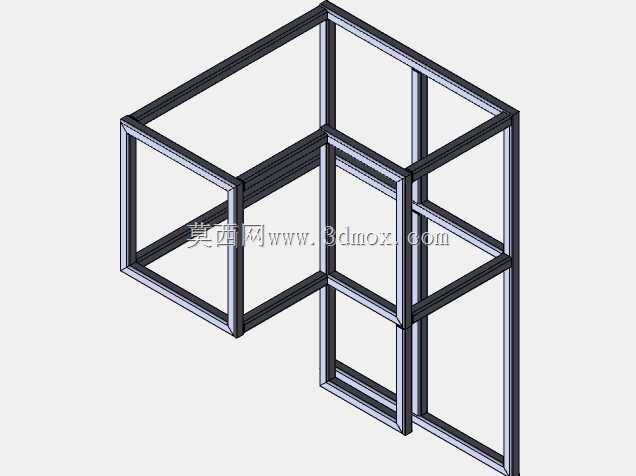

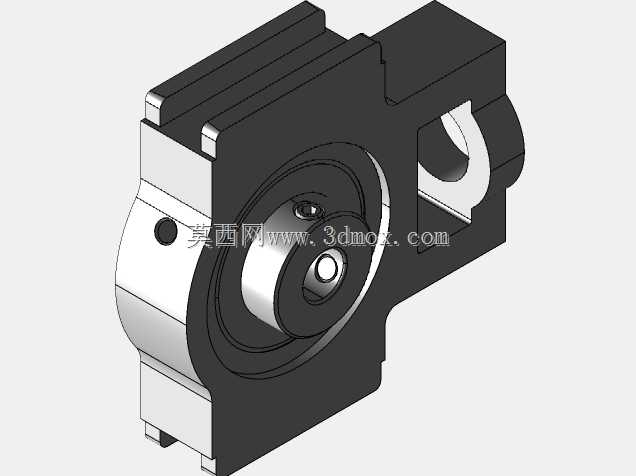

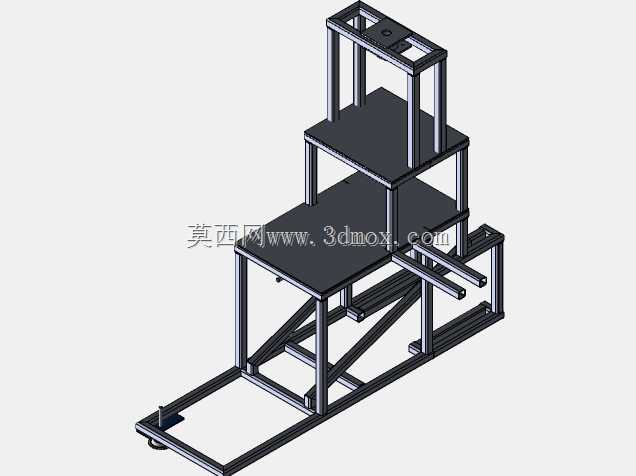

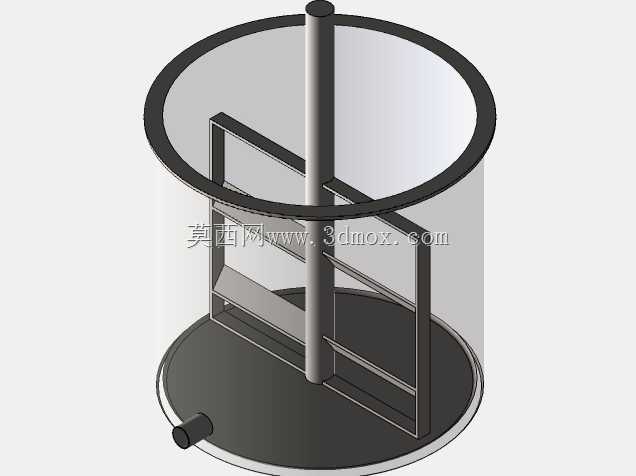

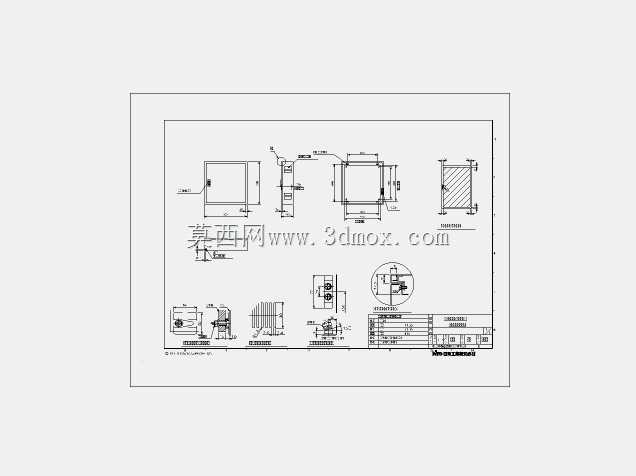

　　该结构为纺织生产环节中用于纱线导向输送的专用机架，整体采用倾斜式梁架布局，主要适配细纱、络筒等工序间的纱线张力传导与路径引导需求，可直接对接上游纱架输出端与下游卷绕设备输入端，减少纱线在长距离输送过程中的垂荡、跑偏问题。机架主体采用方管焊接成型的框架结构，主斜梁作为核心承载部件，两端分别安装带轴承座的导纱辊安装位，导纱辊采用悬臂式安装结构，一端通过法兰式轴承座固定在斜梁端板上，辊体表面做光滑硬质氧化处理，避免纱线高速通过时产生勾丝、磨损，辊体的同轴度公差控制在0.02mm以内，保证高速运转时无径向跳动。底部支撑结构采用脚轮与可调脚杯组合的设计，四个支撑点位均配置万向带刹脚轮，方便设备在车间内的移位与工位调整，

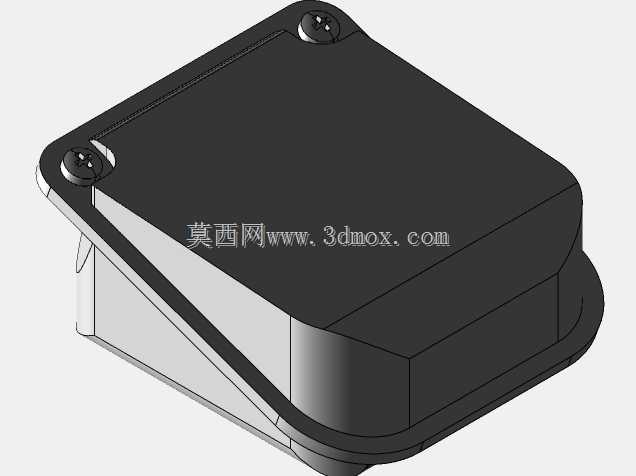

　　每个脚轮旁配套设置螺纹调节式支撑脚杯，设备就位后可通过旋转脚杯调节螺杆调整整体机架的水平度，同时将整机载荷从脚轮转移至脚杯，避免生产过程中设备移位，脚杯底部采用橡胶防滑垫，可适配环氧地坪、水泥地面等不同车间地面条件，单脚杯额定承载可达150kg，满足整机满载运行时的支撑稳定性要求。斜梁侧面预留有多个安装孔位，可根据实际生产需求加装张力器、断纱检测器、导纱瓷眼等辅件，孔位采用等间距排布设计，适配不同规格辅件的安装尺寸，无需二次打孔即可完成辅件加装。框架中部设置有横向加强筋，提升整体机架的抗扭刚度，避免斜梁在长期载荷下产生形变，斜梁的倾斜角度经过力学计算确定，可保证纱线在导纱辊上的包角处于合理区间，

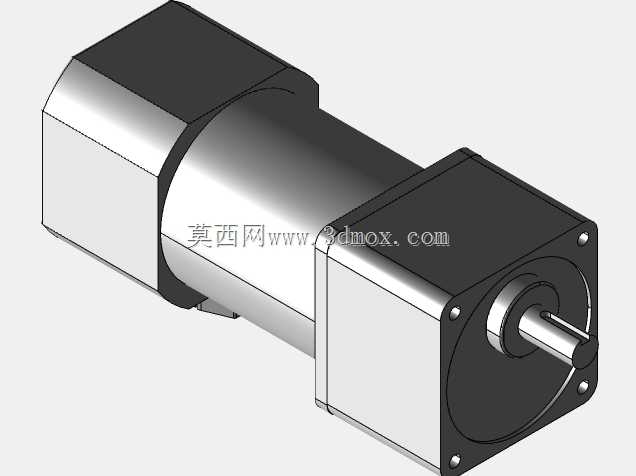

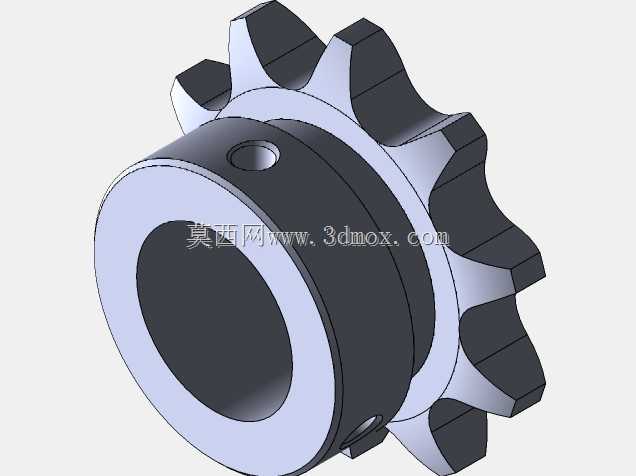

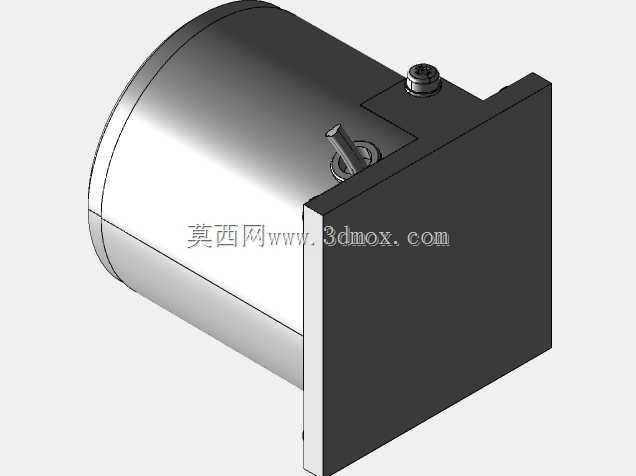

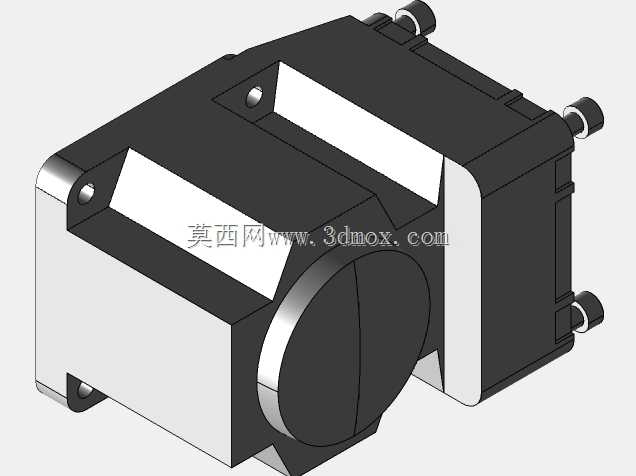

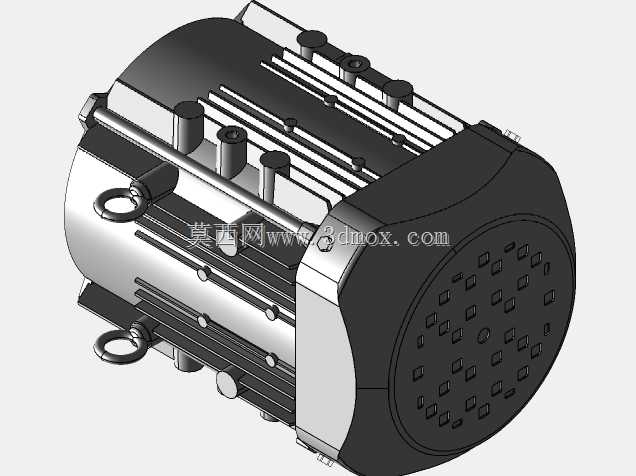

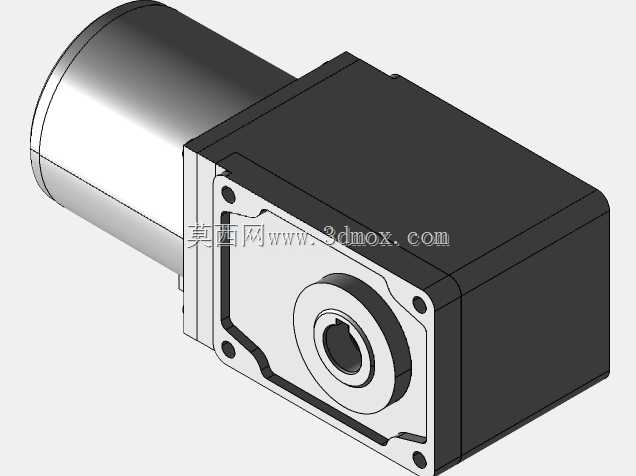

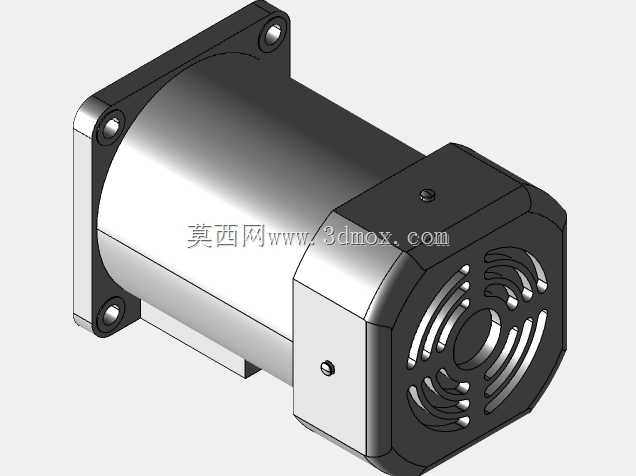

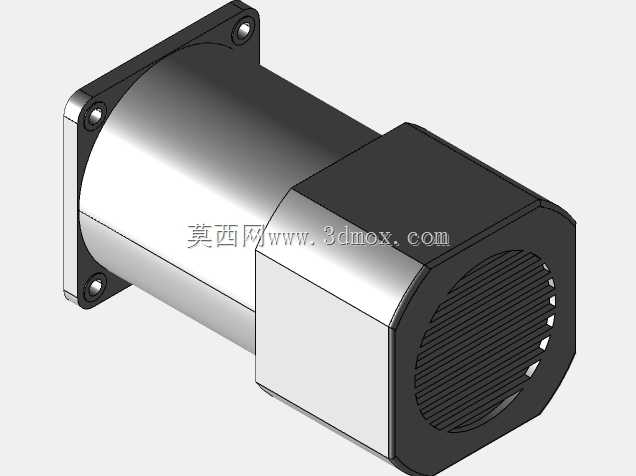

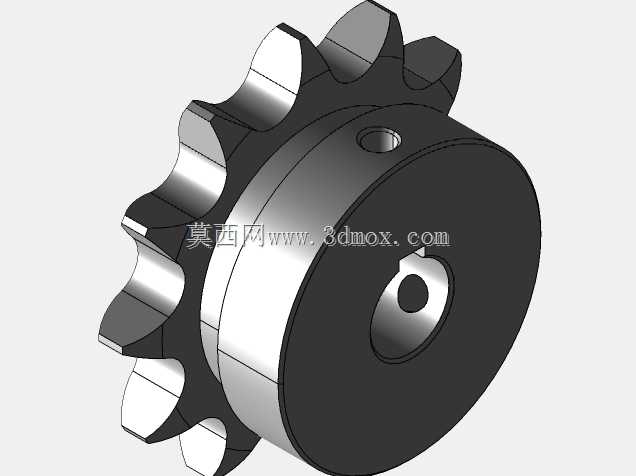

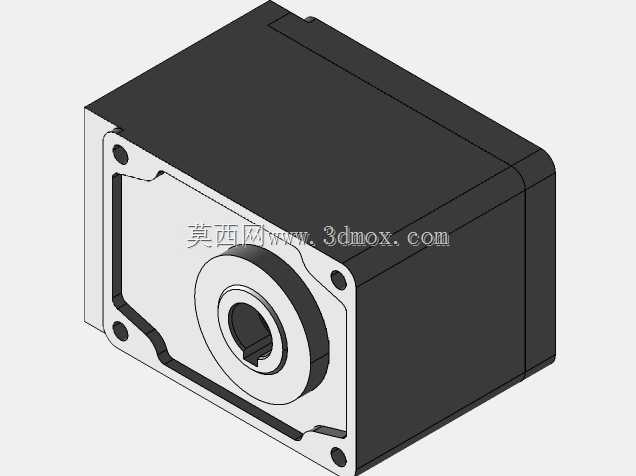

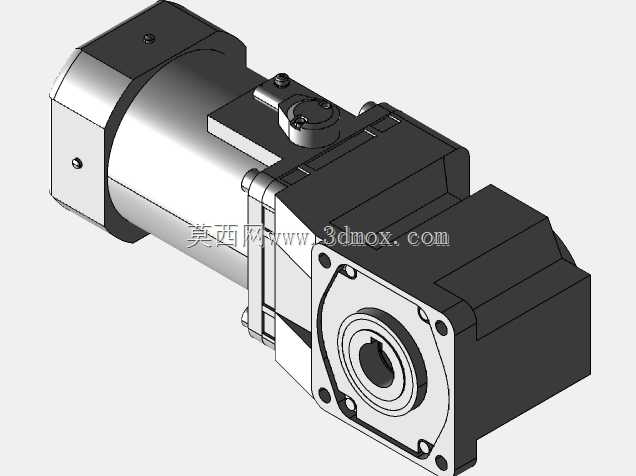

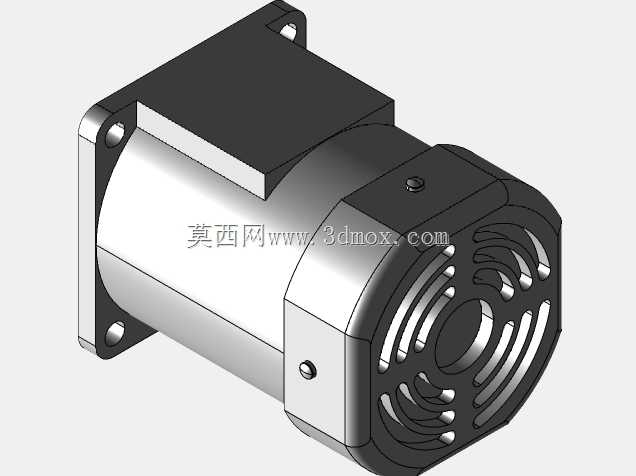

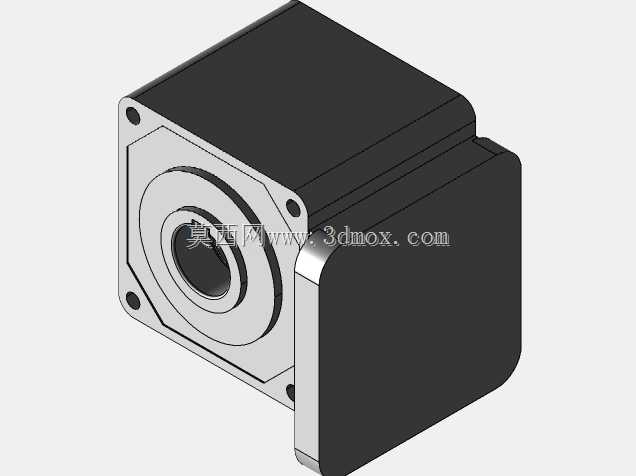

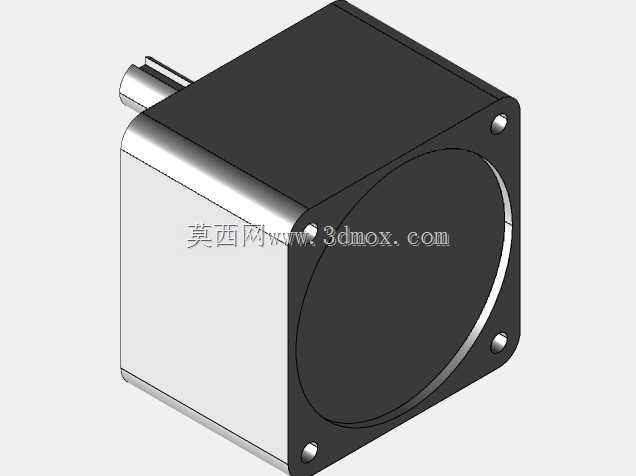

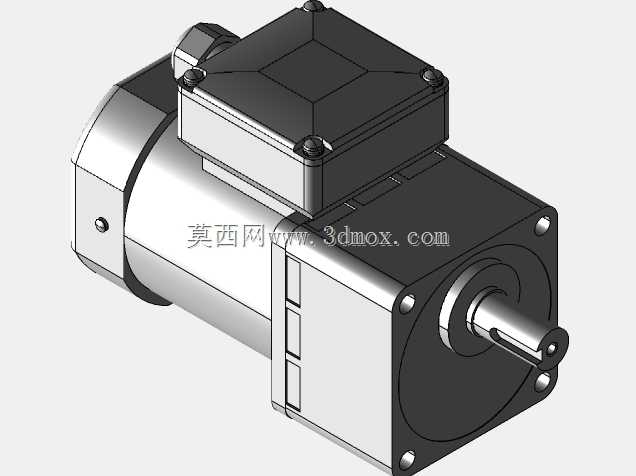

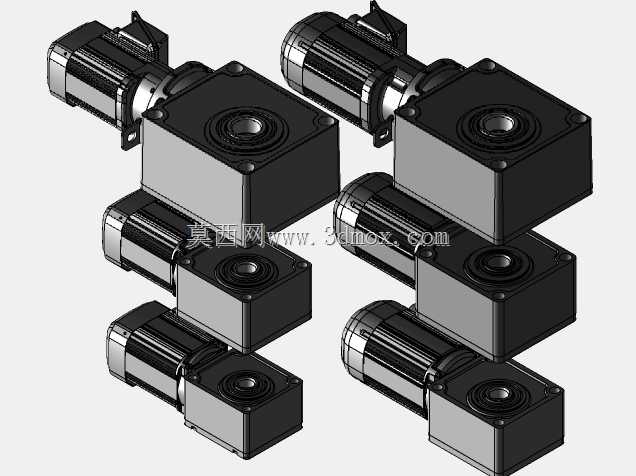

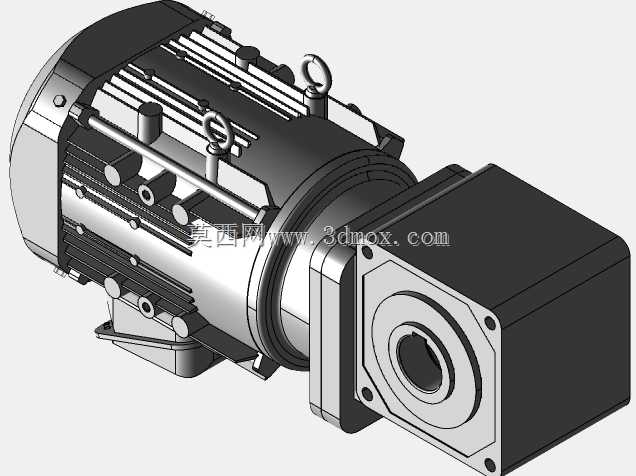

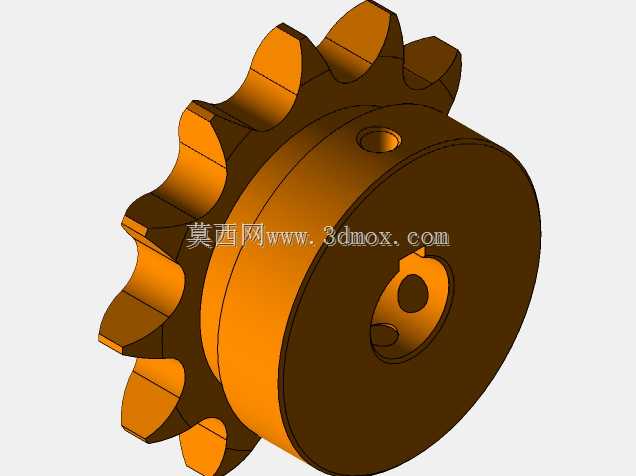

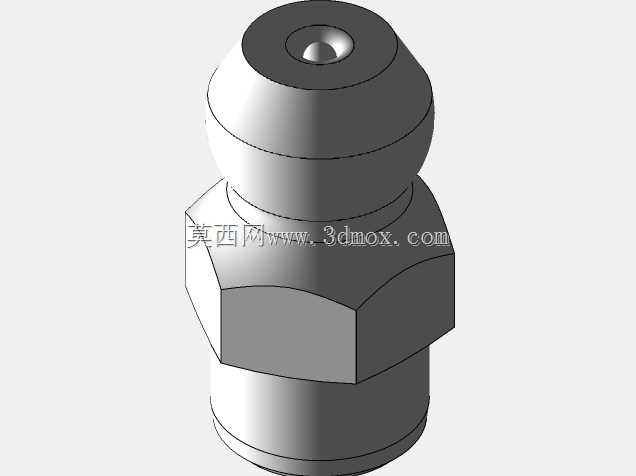

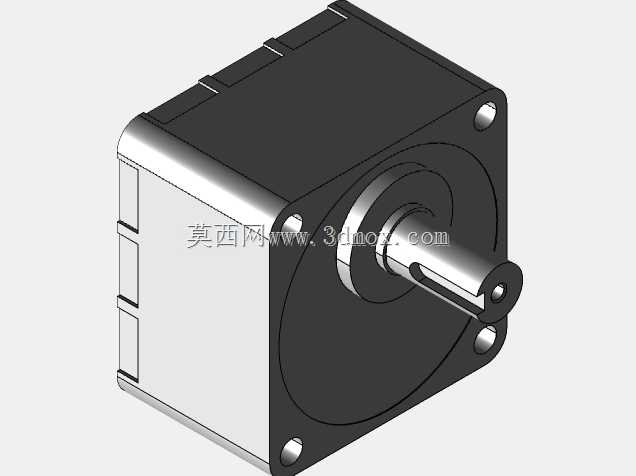

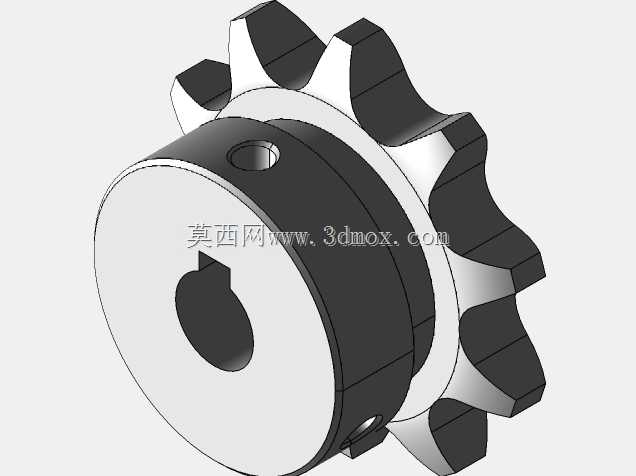

　　既能够提供足够的摩擦力带动纱线平稳输送，又不会因包角过大造成纱线张力异常升高。设备安装时需保证两端导纱辊的轴线平行度误差不超过0.1mm/m，安装边界需预留至少300mm的侧边操作空间，方便日常维护时更换轴承、清理辊面残留飞花，整机底部距离地面的最小间隙为120mm，可适配车间常规的地面清洁设备通行，避免积尘飞花堆积在机架底部。该结构的传动端预留有同步带轮安装位，可根据产线速度需求匹配不同减速比的驱动单元，实现导纱辊的主动运转，降低纱线输送过程中的张力波动，适配不同支数的棉纱、化纤纱等多种纱线的输送需求。
