可转位机夹式面铣刀盘结构设计

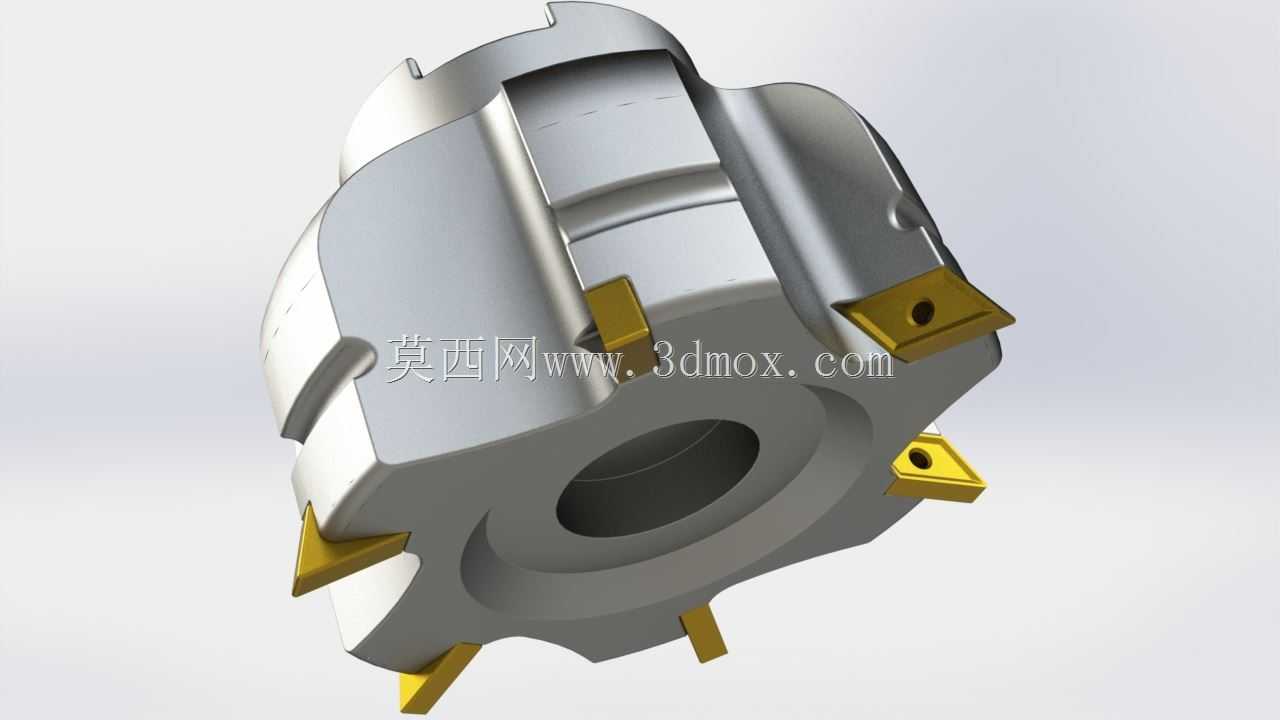

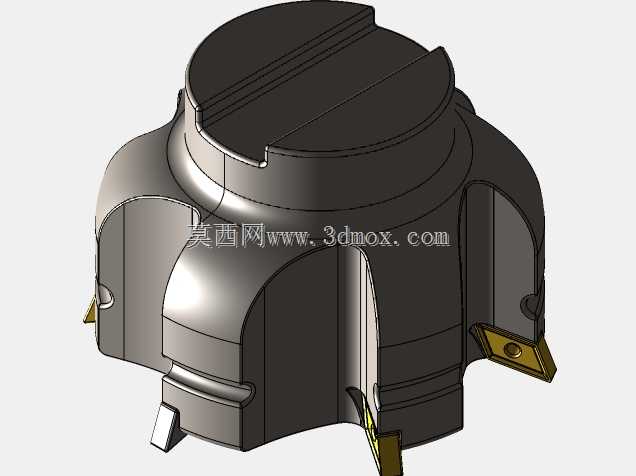

　　这款可转位面铣刀盘主要适配立式加工中心、龙门铣床等通用金属切削设备，多用于平面开粗、半精铣工序，在模具钢加工、结构件铣削、箱体接合面加工场景中应用广泛，相比焊接式铣刀，刀片磨损后无需重新磨刀，松开压块即可转位或更换刀片，能大幅减少换刀停机时间，适配批量零件加工的连续生产需求。刀盘主体采用合金钢材质做调质加表面硬化处理，中心设置标准安装内孔，孔内预留键槽定位结构，可与机床主轴端面的定位键配合传递扭矩，安装时需保证刀盘端面与主轴法兰端面完全贴合，避免高速旋转时出现跳动超差问题。刀体周向均匀分布多个刀位，每个刀位设置独立的刀片定位座与压紧结构，刀片采用带孔硬质合金方刀片，通过沉头螺钉直接压紧在定位面上，定位面做精密磨削处理，

　　保证每个刀片安装后的径向跳动、轴向跳动控制在合理公差范围内，避免单齿负载过大导致崩刀。设计时优先考虑排屑空间，相邻刀齿之间预留足够的容屑槽，槽型做圆弧过渡处理，铣削产生的切屑可顺着容屑槽快速排出，避免切屑堆积刮伤已加工表面，同时减少切屑二次切削带来的刀片磨损。刀盘的外径尺寸根据常用铣削工况设置，适配常规面铣加工的切削宽度需求，刀齿的轴向伸出量经过精确计算，保证切削时的合理切削角度，主偏角适配通用钢材、铸铁的铣削需求，无需额外调整即可直接装刀使用。每个刀位的压紧螺钉采用内六角结构，配套标准扳手即可完成刀片更换操作，日常维护无需专用工具，刀片转位后可重复利用多个切削刃，大幅降低刀具使用成本。刀体的动平衡结构经过优化，高速旋转时的离心力分布均匀，可适配中高转速的铣削工况，减少加工过程中的振动，提升加工表面质量，同时延长主轴轴承的使用寿命。
