通讯设备用钣金散热安装固定金属板

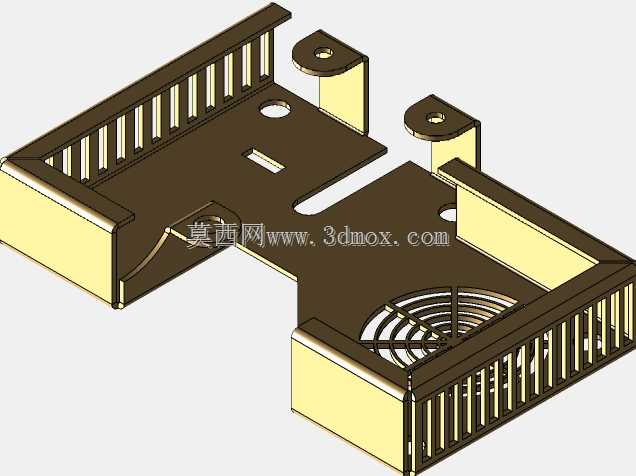

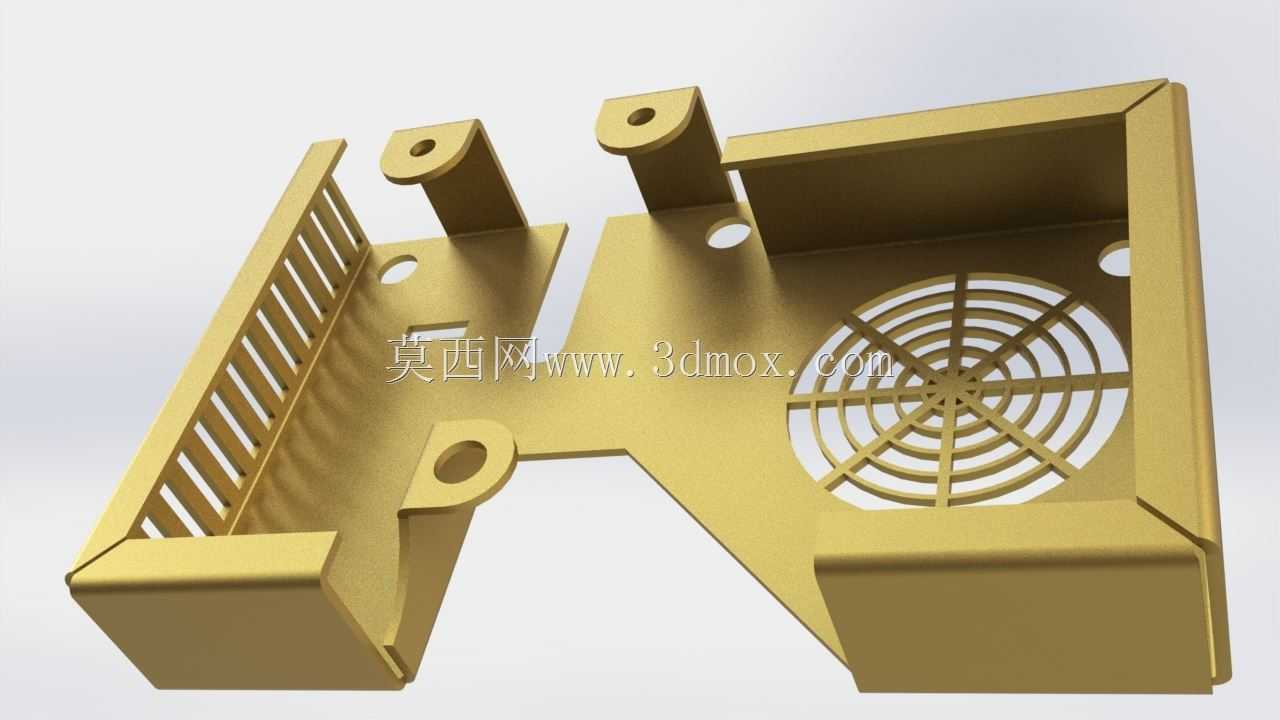

　　这款钣金结构件主要应用于小型通讯终端、嵌入式工业通讯模块的内部承载与防护场景，作为设备内部核心板卡、散热模组的集成安装载体，需要同时兼顾结构固定、气流疏导、电磁屏蔽边界预留的多重作用。从结构布局来看，整体采用一体化折弯成型工艺，减少拼接焊缝带来的结构形变与装配公差累积，左侧区域排布的等距长条通风栅格，对应设备进风侧的流道走向，栅格的折弯翻边高度经过核算，既可以避免大尺寸异物进入设备内部触碰带电板卡，又不会过多阻挡进风截面积，保证低风阻下的通风量。右侧区域的辐条状风扇安装位，匹配标准40mm轴流风扇的安装孔距，辐条之间的镂空区域完全对齐风扇的有效出风范围，中心的定位凸台可以直接卡入风扇中心的定位孔，装配时不需要额外调整对位，

　　减少装配工序的调整时间。三个伸出的带孔安装支耳分布在结构件的受力点位，孔位的位置公差控制在±0.1mm范围内，对应设备主壳体的预装螺柱，支耳的折弯处做了加强压筋处理，避免长期受振动后出现支耳变形、固定松动的问题。结构件的下沉式腔体边界，刚好容纳通讯主板的元器件高度，腔体边缘的折弯边做了内收处理，和主壳体装配时可以形成连续的导电接触边，为电磁屏蔽提供连续的导通路径，减少内部信号对外的辐射泄露。设计过程中需要重点控制折弯工序的回弹量，不同折弯边的内R角统一匹配板材厚度，避免折弯后出现平面度超差的问题，所有安装孔的边缘都做了去毛刺处理，防止装配时刮伤线材绝缘层。安装边界上，结构件的整体外轮廓尺寸适配小型通讯设备的内部腔体空间，不会和周边的接口组件、电源模块产生干涉，底部的避让缺口对应主板上的凸起接插件位置，保证板卡可以完全平贴在结构件的承载平面上，减少装配应力对板卡焊点的损伤。
