通讯设备用带定位凸点弧形金属连接片

项目分类:通讯工具类 发布时间:2022-06-28 ID:670979
  • 通讯设备用带定位凸点弧形金属连接片
  • 通讯设备用带定位凸点弧形金属连接片

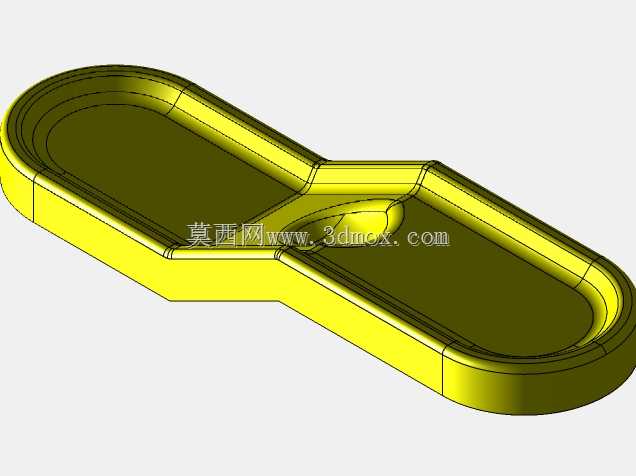

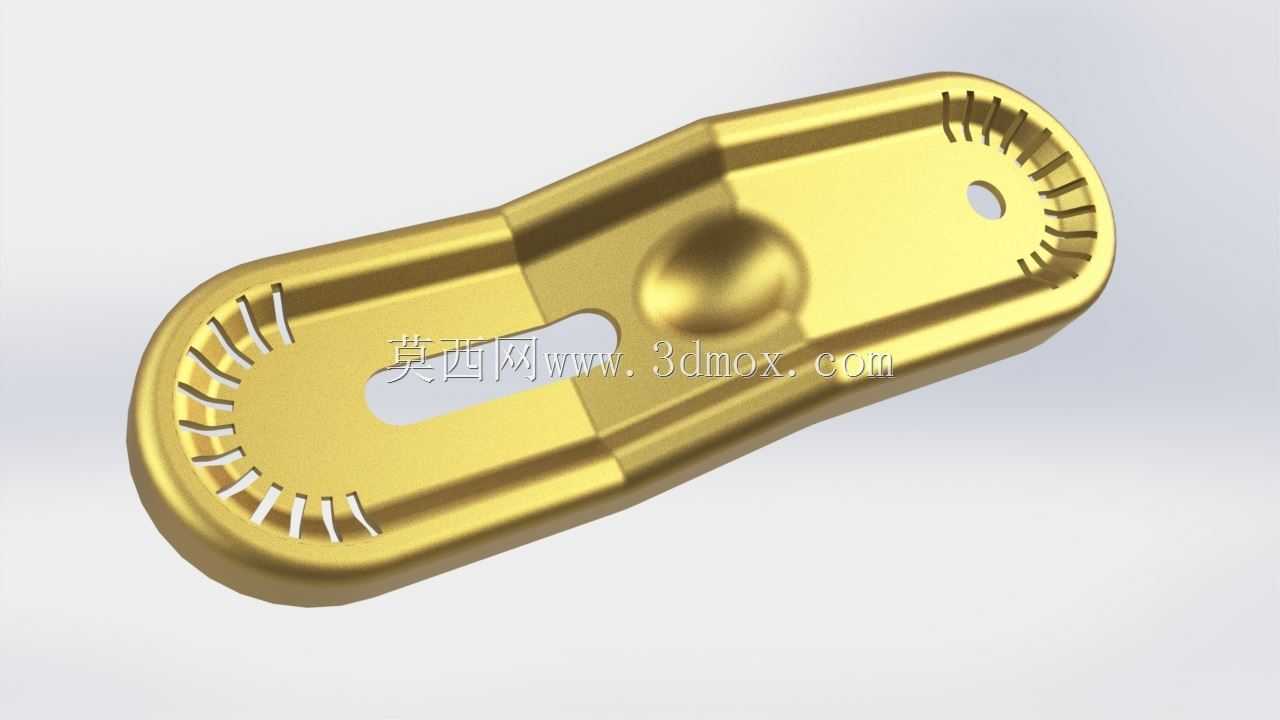

  这款弧形金属构件主要应用于手持通讯终端的内部装配场景,作为结构连接与功能承载的钣金零件,承担着内部元器件定位、结构受力传导以及装配间隙补偿的作用。从结构设计来看,整体采用长条形弧形轮廓,适配手持设备内部的曲面安装空间,两端做圆弧收边处理,避免装配过程中对周边线材、壳体造成刮擦损伤。零件中部设置的球形凸点,是核心的定位与受力结构,装配时该凸点卡入对应壳体的定位凹槽内,可限制零件在X、Y轴方向的窜动,同时能抵消设备组装后产生的装配公差,避免长期使用后零件出现松动移位。两端区域设计的均匀排布齿槽结构,主要用于和设备内部的卡扣结构配合,齿槽的间距与深度经过匹配设计,既保证卡扣卡入后的连接强度,又能在设备维修拆解时提供合适的拆卸余量,

  不会出现卡扣断裂或者零件变形的问题。零件上开设的长条形腰型孔,用于穿设固定螺丝,腰型孔的长度预留了0.8mm的装配调节量,可抵消壳体注塑成型产生的尺寸偏差,降低装配时的对位难度,腰型孔边缘做了0.2mm的倒角处理,避免螺丝锁附时刮伤螺丝镀层产生金属碎屑。零件另一端的圆形通孔,用于插接定位销,和中部球形凸点形成三点定位结构,保证零件安装后的位置精度,控制在0.1mm的公差范围内,满足内部元器件的装配精度要求。从安装边界来看,零件整体厚度为1.2mm,采用冲压折弯成型工艺,弧形曲面的弧度和设备内部壳体的安装面完全贴合,安装后零件表面和壳体内壁的间隙控制在0.1mm以内,不会占用额外的内部堆叠空间,适配手持通讯设备紧凑的内部布局。

  齿槽区域的齿形角度设计为15度,既保证卡扣卡入后的咬合力,又不会因为齿形过尖导致装配时划伤操作人员。零件表面做了镀金处理,一方面提升金属的抗腐蚀能力,应对手持设备使用过程中可能遇到的汗液、潮湿环境侵蚀,另一方面也能提升零件的导电性能,在部分场景下可兼做接地连接片使用,将内部元器件的静电传导至设备外壳,提升设备使用的稳定性。在建模过程中,这类钣金件需要重点关注折弯系数的设置,保证弧形折弯后的轮廓尺寸和设计值一致,同时齿槽的排布要和卡扣位置完全对应,凸点的成型高度要控制在0.5mm,过高会导致装配时顶起周边零件,过低则无法起到定位作用,腰型孔的位置度公差需要控制在0.05mm以内,避免出现螺丝无法穿入的装配问题。
