开放式单座轻量化概念跑车结构设计

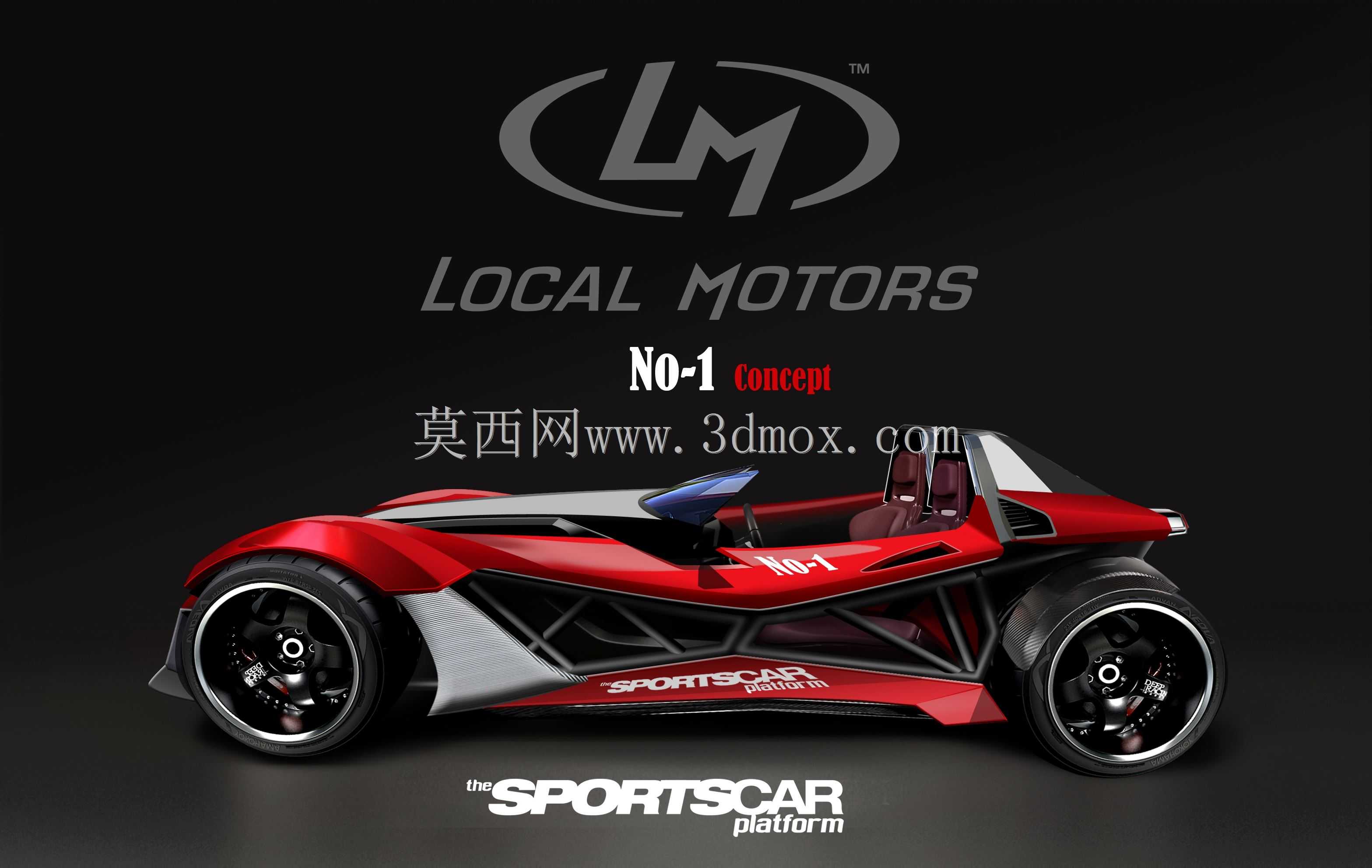

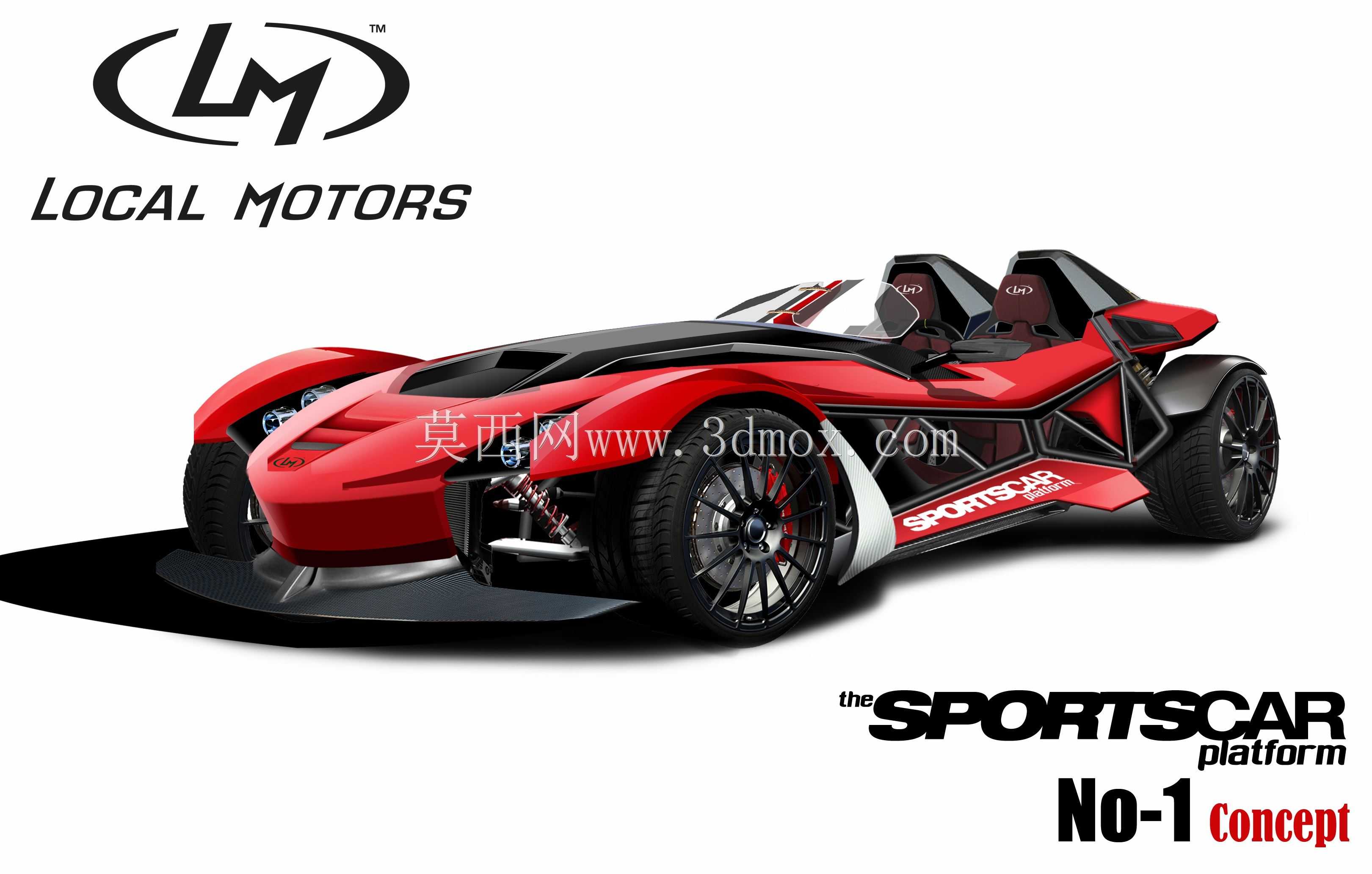

　　该概念跑车采用外露管阵式车架作为核心承载结构，区别于传统承载式车身的封闭舱体设计，车架管材通过空间三角构型排布，在控制整备质量的同时，为悬架、动力总成、座舱部件提供足够的安装刚度，车架的连接节点预留了标准安装孔位，可适配不同规格的双叉臂悬架组件，轮端安装位匹配17英寸运动轮毂的螺栓孔距，轮拱区域预留了足够的跳动行程空间，避免大角度转向或颠簸工况下轮胎与车架发生干涉。座舱采用单座中置布局，驾驶位布置在车身纵向中心线上，能够平衡前后轴荷分布，座椅安装点可根据不同驾驶者的身形调整前后位置，座舱前方预留了仪表台、转向机构的安装空间，两侧无传统车门结构，乘员可直接从车身侧方进入座舱，降低了车身侧围的结构重量。车身覆盖件采用分块式设计，前鼻、

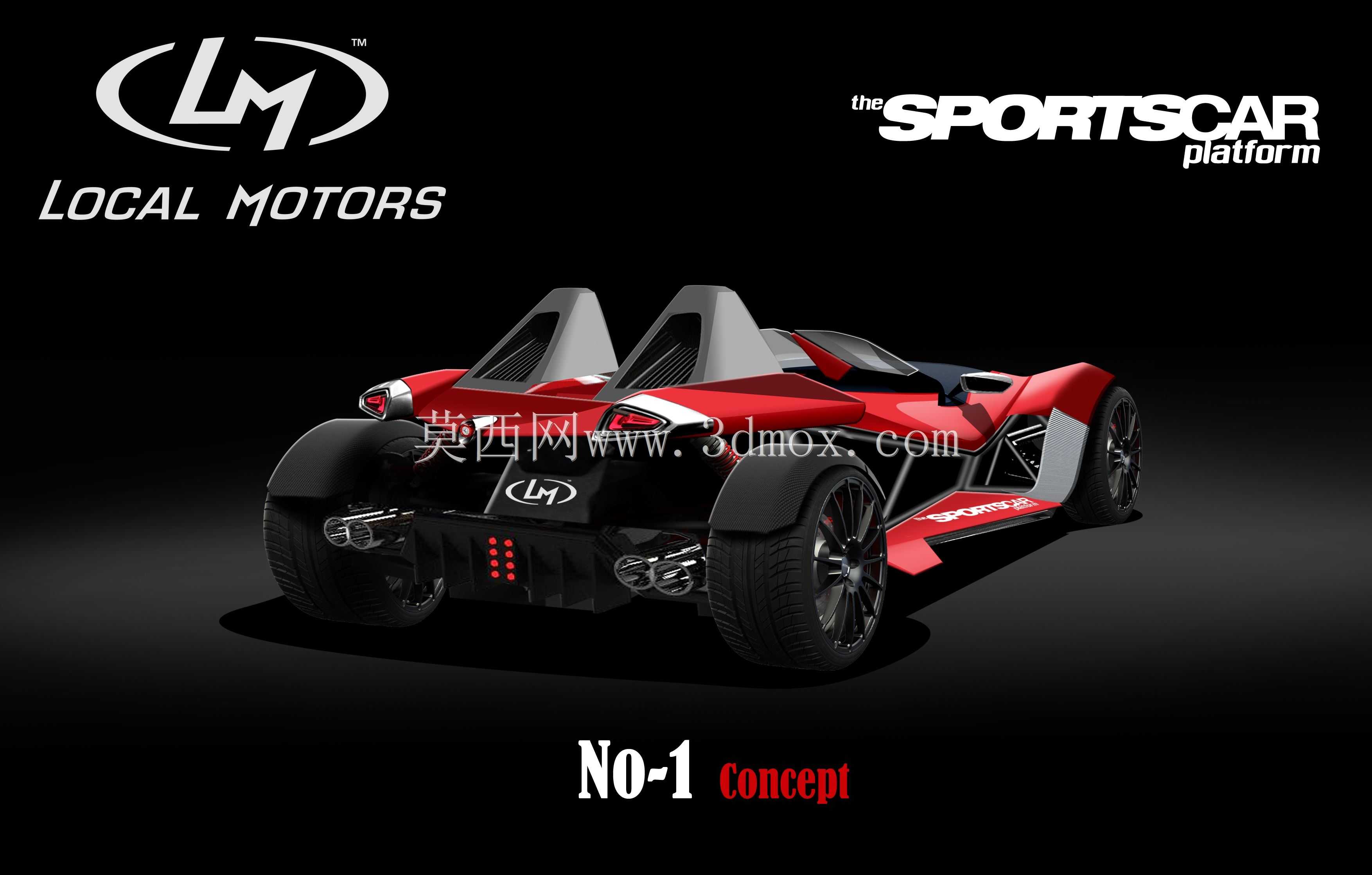

　　侧裙、尾部整流罩均通过快拆卡扣与管架连接，覆盖件造型兼顾空气导流作用，前唇区域的倾斜角度可引导气流沿车身下方向后流动，侧部的导流面可梳理轮边乱流，降低高速行驶时的气动升力。动力单元采用后置后驱布置形式，动力总成安装位预留了适配小排量高转速内燃机或者轮毂电机的接口，冷却系统的安装空间布置在车身侧后方的通风口位置，可利用行驶气流直接为散热组件提供冷却风源。悬架系统采用前后不等长双叉臂结构，减震器安装点预留了多段阻尼调整的安装空间，可根据赛道或者公路的使用场景调整悬架几何参数，转向系统采用齿轮齿条式结构，转向比设定偏向运动化调校，可提供直接的转向反馈。车身整体宽度控制在1800mm以内，轴距设定为2400mm，

　　较小的车身尺寸可提升狭窄赛道的通过灵活性，底盘最小离地间隙设定为100mm，兼顾公路行驶的通过性与赛道行驶的低重心需求，车架底部预留了电池、油路管线的排布空间，所有管线均沿管架内侧布置，避免行驶过程中被飞石击打损坏。该设计可作为轻量化运动车型的结构验证原型，也可用于高校汽车工程专业的教学演示模型，帮助设计者理解管架式车身的载荷传递路径、运动车型的轴荷分配逻辑以及开放式座舱的人机工程边界。
