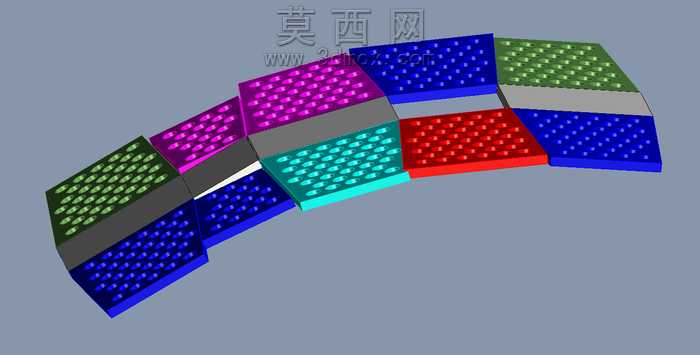

多色拼接点阵式金属冲压板组件

本构件采用三维建模软件完成全流程设计，建模阶段以金属板材冲压成型工艺为核心逻辑，先搭建基础板件的平面轮廓，再通过阵列特征批量生成表面均匀排布的点阵凸起结构，每一块分块板件的点阵参数保持统一，确保冲压加工时的工艺一致性。建模过程中对不同功能区域的板件做了色彩区分，分别赋予紫、蓝、绿、青、红等差异化的材质颜色，既可以直观区分不同的冲压工序段，也能在装配校验时快速识别各板块的拼接对位关系。结构设计上采用多块独立板件错位拼接的形式，板块之间预留了合理的装配间隙，既满足金属板冲压后的形变余量需求，也让整体组件可以适配一定弧度的安装基面，每块板件边缘都做了适配冲压工艺的圆角处理，避免尖锐边角带来的加工风险和安装隐患。材质设定阶段针对金属板材的特性，调整了表面粗糙度参数，让点阵凸起部分呈现出轻微的金属反光效果，不同颜色的板块也对应了不同的表面处理工艺预设，方便后续对接生产环节的工艺要求。设计思路围绕金属板生产的实际需求展开，从基础的3D设计功能出发，还原了冲压板材从单块成型到拼接总成的完整结构逻辑，既验证了点阵式冲压板的结构可行性，也通过分块色彩标注的方式降低了生产环节的识别成本，整体模型的结构参数完全匹配常规冲压设备的加工范围，无需额外调整工艺即可投入生产试制，模型的拼接结构也经过了装配干涉校验，确保各板块组合后不会出现结构冲突，能够满足实际工业场景下的安装使用需求。
