手动按压式家用小型榨汁机结构设计

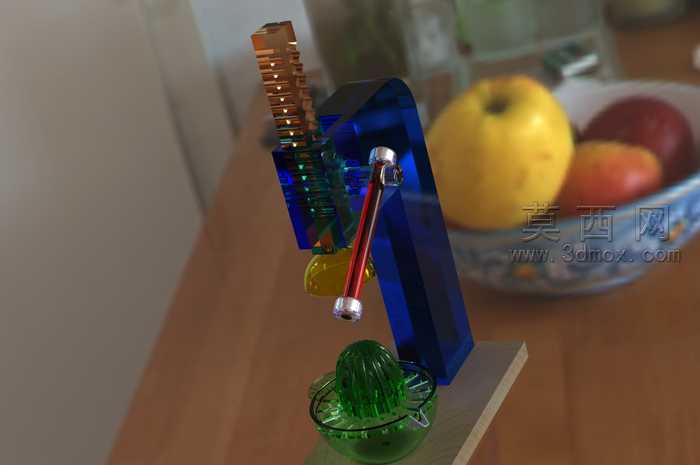

本作品为手动按压式家用小型榨汁机的三维设计成果，完整覆盖零件建模、组件装配与工程图绘制全流程，是高中阶段机械设计实践项目的典型产出。建模过程中，首先对榨汁机的功能逻辑进行拆解：整体分为支撑底座、立式支撑臂、按压传动杆、压榨头、盛接滤盘五大核心模块，每个模块独立完成零件建模后再进行层级装配。支撑底座采用带圆角的平板结构，建模时通过拉伸凸台生成基础实体，再对边缘添加圆角特征避免锐边，同时预留支撑臂的安装定位孔，保证装配时的同轴度精度。立式支撑臂为L型折弯结构，采用蓝色半透明硬质塑料材质，建模时通过扫描特征生成折弯主体，再对表面添加抛光质感的材质参数，渲染时调整透明度为30%，既保留结构的视觉层次感，又能清晰展示内部与传动杆配合的导向槽结构。按压传动杆为核心施力部件，采用红色金属质感材质，杆身两端设计有铰接轴结构，一端与支撑臂顶部的铰接座配合，另一端连接压榨头，建模时通过旋转凸台生成杆身主体，再对两端轴头添加倒角特征，装配时添加同轴心与重合配合，保证传动杆可绕铰接点顺畅摆动，实现下压施力的动作逻辑。压榨头为带凸起棱的半球形结构，采用绿色半透明食品级塑料材质，建模时通过旋转生成半球基础，再阵列分布棱状凸起，这些凸起可以在压榨时更好地嵌入水果果肉，提升出汁率，材质设置时添加轻微的磨砂质感，模拟食品接触级塑料的表面触感。盛接滤盘位于压榨头下方，盘身设计有均匀分布的滤孔，建模时通过拉伸生成盘体，再阵列切除滤孔特征，滤孔的尺寸经过合理设计，既可以快速过滤果汁，又能阻挡果籽与大块果渣。整体装配完成后，对所有活动部件添加了机械配合验证，确保按压动作无卡滞、行程范围合理，能够实现对柑橘类水果的高效压榨。渲染阶段将模型放置于木质桌面场景中，搭配水果道具进行实景化渲染，调整光照角度为侧前方柔光，突出不同部件的材质差异与结构轮廓，让整体展示效果更贴近真实家用场景的使用状态，完整呈现了从功能构思到三维落地的全设计流程。
