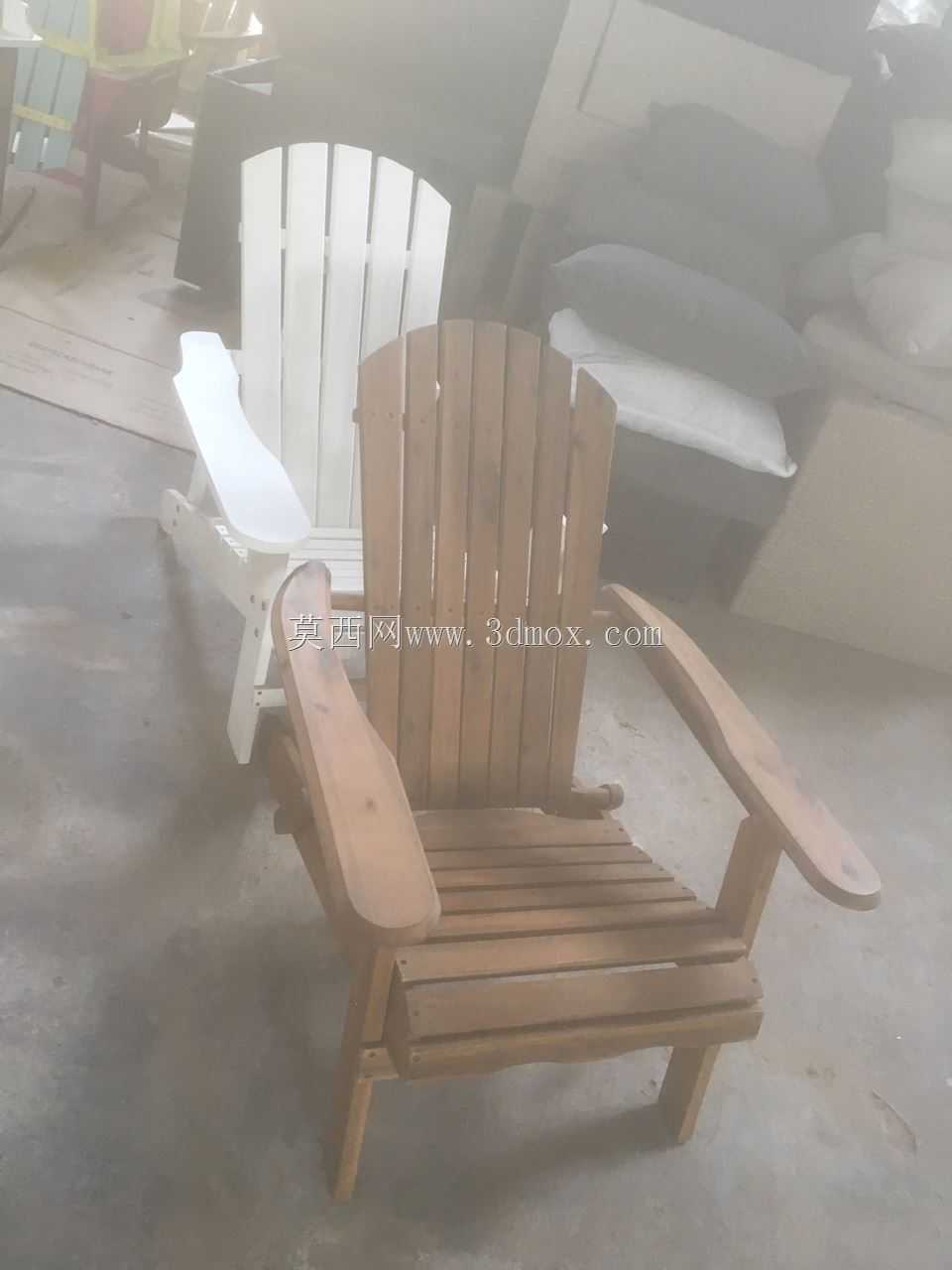

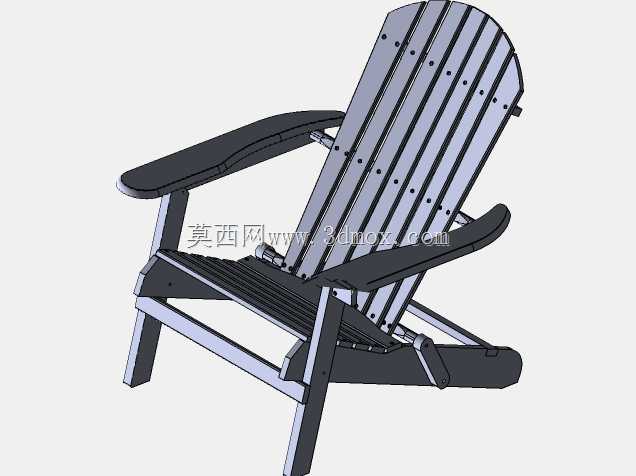

这款可折叠实木休闲椅的设计,核心围绕户外庭院、露营场地、滨海休闲区等半开放场景的使用需求展开,区别于传统固定结构的阿迪朗达克椅,折叠结构的加入大幅降低了非使用状态下的空间占用率,单椅折叠后厚度可控制在18厘米以内,能够轻松塞入家用储物间的窄缝、露营车的侧边储物格,或是堆叠放置在户外经营场所的仓储角落,解决了传统厚重木椅搬运、收纳难度大的痛点。从结构设计逻辑来看,椅身主体采用橡木作为主材,椅座板、靠背板均采用多块等宽实木条拼接的形式,条板间预留3毫米的均匀伸缩缝,既能够适应户外温湿度变化带来的木材胀缩,避免长期使用后出现板条起拱、开裂的问题,也能在雨天快速排走椅面积水,减少木材长期浸水腐坏的概率。
靠背采用符合人体腰背曲线的多段弧度设计,上部板条略微向后倾斜,下部板条贴合腰椎自然曲度,搭配向外延展的宽面扶手,使用者落座时手臂可自然搭放在扶手上,无需额外搭配靠垫即可获得舒适的倚靠角度,长时间坐卧也不易产生腰背疲劳。折叠铰接部位采用隐藏式金属转轴结构,转轴位置经过受力仿真校核,设置在椅腿与椅座框架的受力平衡点上,展开时椅腿与地面形成72度的稳定支撑角,配合前后腿的横向拉结结构,静态承重可达150公斤,能够满足不同体重使用者的落座需求;折叠操作无需额外工具,单手提拉椅座中部的联动结构即可完成收折,展开时铰接部位自带限位卡榫,不会出现使用过程中意外折叠的安全隐患。从安装边界来看,单椅展开后总宽度约82厘米,座面离地高度约35厘米,
靠背总高度约95厘米,摆放时单椅周边预留10厘米的操作空间即可完成折叠、展开动作,多椅并排摆放时相邻椅身预留15厘米间隙即可满足人员侧身通行需求,适配庭院露台、露营营地、滨海休闲步道、民宿户外休憩区等多种场景的布置要求。椅身所有外露的木质棱边均做了R5的圆角倒钝处理,避免人员走动剐蹭时出现磕碰受伤的问题,扶手表面做了防滑打磨处理,放置水杯、小型户外物件时不易滑落,整体结构没有突出的尖锐金属件,兼顾了使用安全性与结构耐用性。
