带轴流风机的翅片式凝汽换热装置

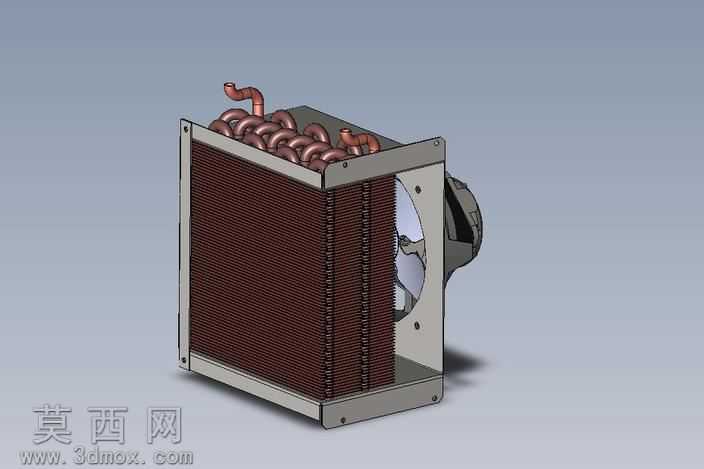

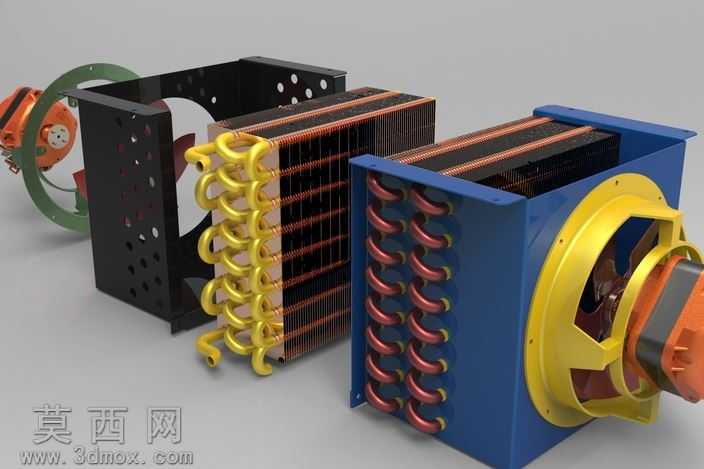

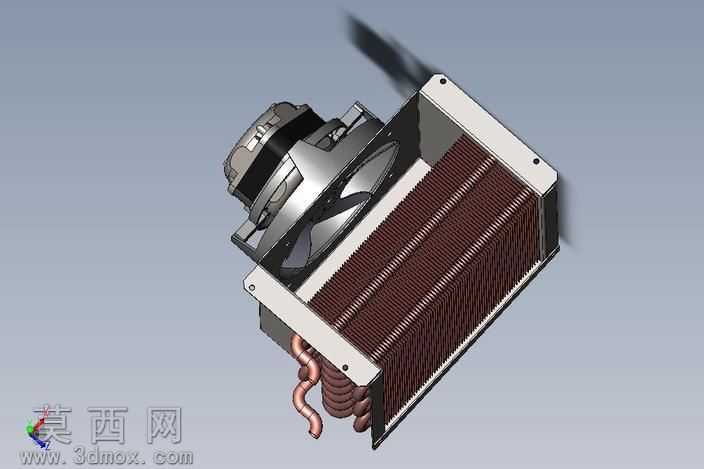

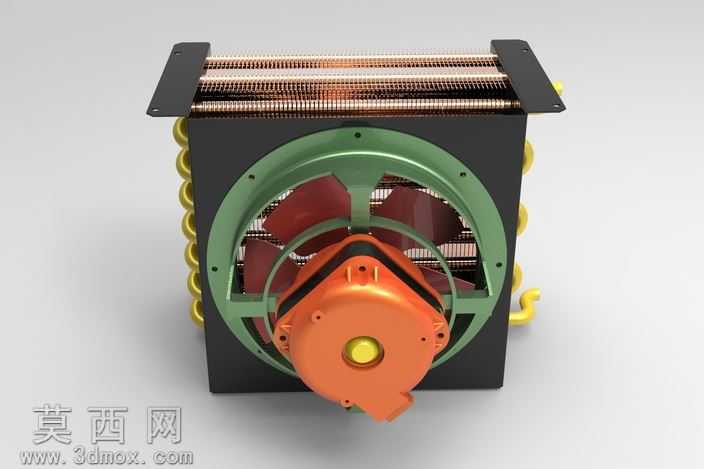

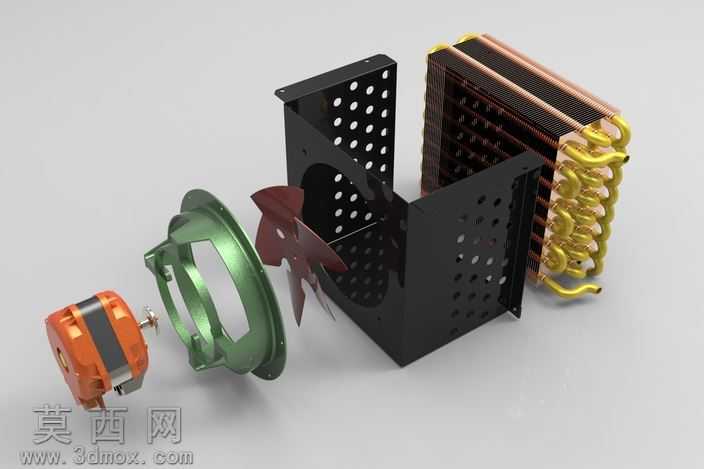

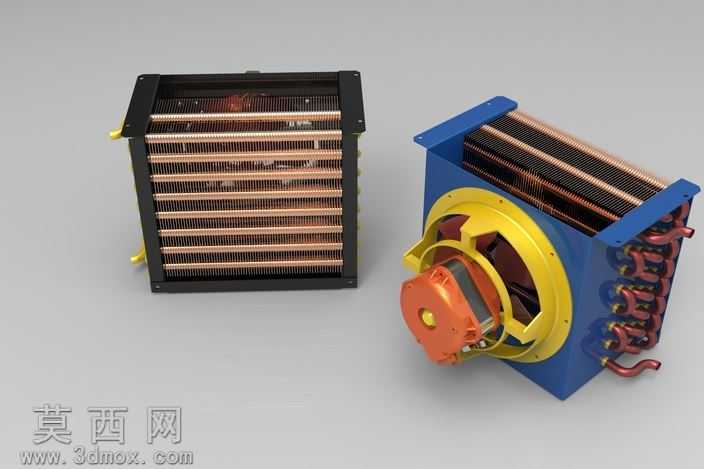

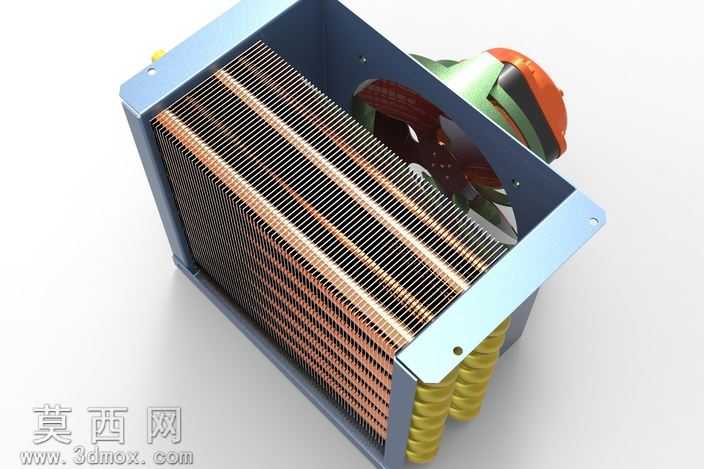

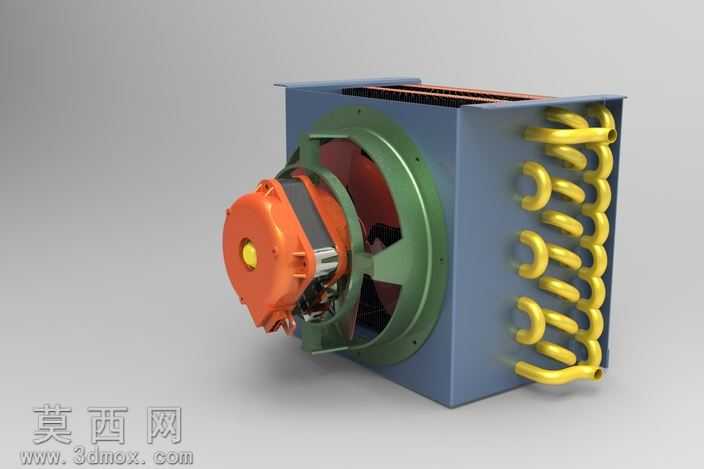

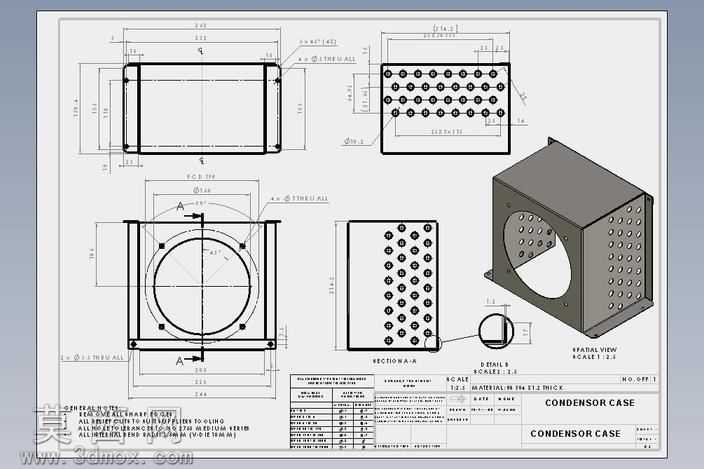

本作品为带强制风冷结构的翅片式凝汽换热装置三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据风冷换热器的常规设计逻辑确定整体框架尺寸，先构建外围的镀锌钢板材质安装外框，对外框的安装定位孔、折边加强结构做了精准还原，保证安装位的尺寸公差符合常规机械装配要求。核心换热部分采用错列排布的铜质散热翅片建模，每一片翅片的冲孔、翻边结构都做了细节还原，穿接翅片的铜质换热流道做了螺旋盘管的弯折形态还原，盘管进出端的接头结构也做了标准化建模，可直接对接通用管路接口。配套的强制风冷部分还原了轴流散热风机的完整结构，包含风机的塑料扇叶、橡胶减震圈、电机外壳、防护端盖，扇叶的曲面弧度经过参数调整，符合轴流风机的送风角度设计，风机与外框的固定卡扣、减震垫结构都做了1:1还原。渲染阶段采用Keyshot完成材质与光影调试，外框赋予磨砂冷轧钢材质，调整金属粗糙度模拟真实钣金的哑光质感，铜质翅片与盘管赋予紫铜材质，调整金属反射率体现铜材的温润金属光泽，风机扇叶赋予半哑光工程塑料材质，减震圈赋予黑色橡胶材质，不同部件的材质区分清晰，可直观分辨各结构的材质属性。结构设计上采用风冷与盘管换热结合的思路，风机正对翅片组安装，可让气流垂直穿过翅片间隙，最大化带走盘管内介质传递的热量，翅片采用密排设计提升换热面积，外框的折边结构既可以提升整体结构强度，也可以引导气流集中穿过翅片区域，避免气流散逸降低换热效率，盘管的弯折排布充分利用外框内部空间，在有限体积内最大化延长介质流道长度，提升凝汽换热的效果。模型各部件均做了独立装配约束，可完成拆解动画制作，也可直接导出用于换热结构的仿真分析，各零件的建模参数均可编辑，可根据实际换热需求调整翅片密度、盘管长度、风机功率等参数，适配不同的换热工况使用。
