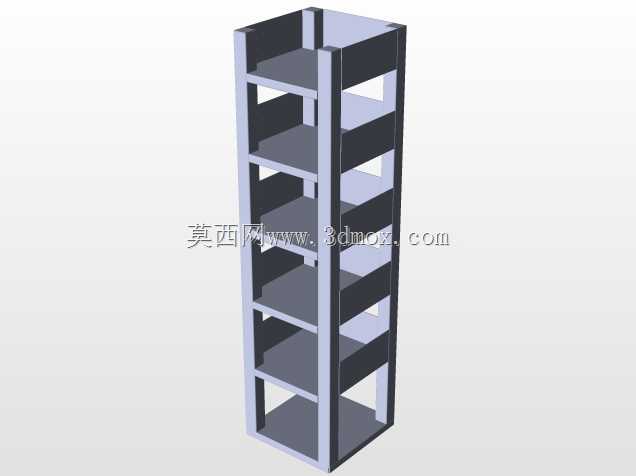

多层Z型立柱式仓储置物货架结构

　　这类Z型立柱结构的多层置物架，在生产车间辅料暂存、电商仓零散货品分拣、五金门店配件陈列场景中应用十分广泛，区别于常规横梁式货架的插接结构，Z型折边立柱的抗扭性能更优，在同等型材壁厚下，侧向抗冲击能力比普通C型立柱高出近两成，很适合存放单件重量适中、存取频次高的零散物料。从结构设计逻辑来看，整体采用框架式受力体系，四根Z型折边立柱作为主要竖向承重构件，每层置物板通过侧边折边与立柱的预冲孔位卡接固定，无需额外焊接连接件，现场组装时仅需配套卡扣即可完成层板高度调节，可根据存放物料的包装尺寸灵活调整层间距，适配从盒装标准件、袋装辅料到小型工装夹具的不同存放需求。设计阶段优先考虑了安装边界的适配性，

　　整体外轮廓的进深与宽度控制在常规人工存取的舒适作业范围内，竖向总高度适配普通厂房的层高限制，无需额外做顶部固定即可满足日常使用的稳定性要求，层板边缘做了上折边处理，既提升了层板自身的抗弯刚度，避免放置重物后出现中部下挠变形，也能防止存放的小件物料从侧边滑落。在实际使用场景中，这类货架无需配套叉车等存取设备，完全适配人工拣选作业模式，Z型立柱的折边结构同时充当了层板的定位卡槽，相比普通螺栓固定的层板结构，调整层位时无需拆卸整架，单人即可完成层板位置的调整作业。结构建模过程中，对立柱的折边圆角、层板与立柱的配合间隙做了精准还原，折边处的圆弧过渡避免了应力集中问题，长期承重下不会出现折边处开裂的情况，立柱底部预留了安装脚盘的接口，

　　可根据地面平整度调整脚盘高度，保证架体整体水平，避免因地面不平导致的架体倾斜、层板受力不均问题。每层置物板的底部设置了隐性加强筋结构，在不增加板材厚度的前提下提升了层板的额定承重，可满足单层级百公斤级的物料存放需求，架体整体无突出的尖锐边角，所有型材切口处都做了钝化处理，避免作业人员存取物料时被划伤，适配生产现场的安全作业要求。
