多自由度关节式机械臂结构三维设计

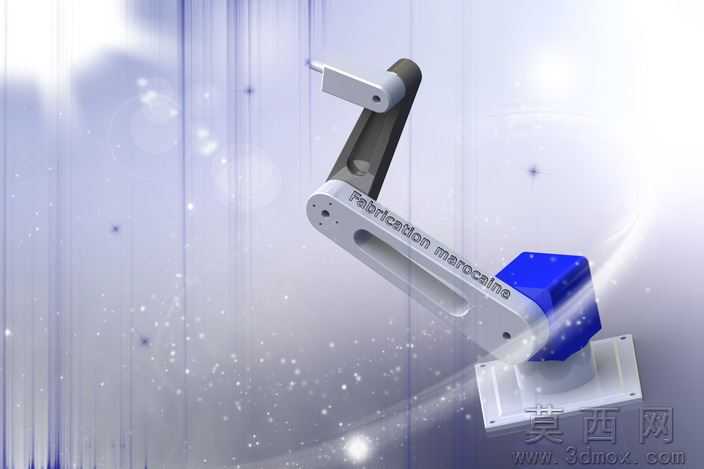

本作品为多自由度关节式机械臂的三维结构设计，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先从基座固定结构开始设计，底部方形安装法兰预留标准安装孔位，保证机械臂与安装台面的连接刚性，基座内部预留驱动元件与传动走线的容纳空间，与第一级大臂的旋转关节处采用同轴心配合，设置合理的转动限位结构避免运动干涉。大臂主体采用轻量化的镂空槽型结构设计，在保证结构抗弯强度的同时降低整体臂体自重，臂身表面的标识区域采用包覆特征完成文字建模，还原真实工业臂的外观细节。第二级小臂与大臂的连接关节采用铰接配合，关节处的转轴结构做了圆角过渡处理，避免应力集中，小臂末端设计有标准的工具连接法兰，可适配不同类型的夹持器、吸盘等执行末端。渲染阶段采用Photoshop配合三维渲染插件完成效果输出，材质分配上，基座与臂体主体采用哑光银灰色金属材质，模拟铝合金阳极氧化的工业质感，关节处的旋转支撑部件采用深灰色工程塑料搭配金属镶件的材质表现，末端执行器连接块采用亮蓝色工程塑料材质，形成清晰的视觉区分，背景采用渐变淡紫色搭配散景光斑效果，突出机械臂主体的结构轮廓。设计过程中重点考量各关节的运动行程合理性，通过装配体的干涉检查功能验证全运动范围内无零件碰撞，各臂段的长度比例经过反复调整，兼顾工作覆盖范围与运动灵活性，关节处的连接耳片做了加厚处理，保证反复回转运动下的结构强度，整体结构紧凑，传动路径清晰，可作为自动化生产线上下料、工位转运场景的机械臂结构参考，也可用于教学演示中多自由度关节机器人的结构原理展示，建模过程中所有零件均采用可编辑的参数化特征构建，方便后续根据实际负载需求调整臂长、关节尺寸等参数，适配不同的应用场景。
