多爪式定心跟踪夹持工装结构设计

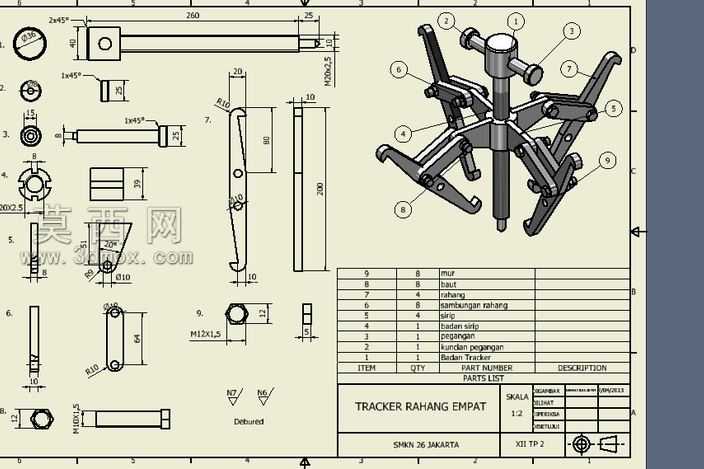

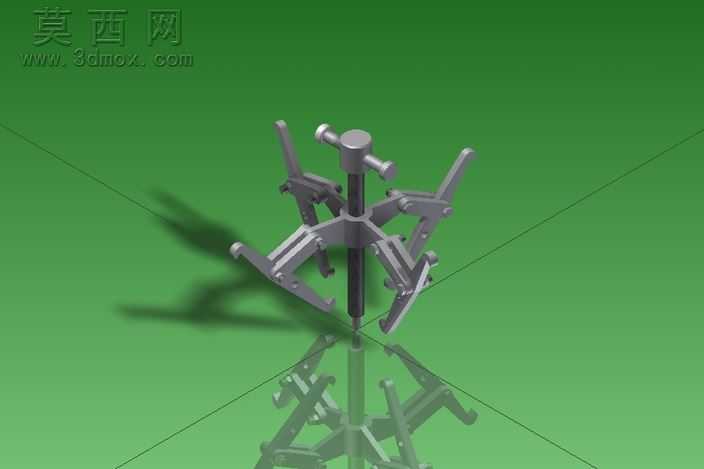

该作品为多爪定心跟踪类夹持工装的三维设计成果，整体采用中心主轴搭配周向均布多组夹持臂的对称式结构布局，建模阶段严格遵循机械工装的装配逻辑完成各零部件的参数化构建：中心主轴为整机构件的装配基准，顶部设置T型调节手轮用于驱动内部传动结构实现夹持行程的调节，主轴中段设置环形连接基座，周向等角度分布的多组夹持臂通过铰接副与基座连接，每一组夹持臂都设计有独立的连杆传动结构，可在主轴的轴向位移驱动下实现同步的张合动作，保证多个夹持端始终围绕主轴轴线保持定心状态，夹持臂末端设计有适配不同工件轮廓的卡位结构，可稳定贴合被夹持工件的外壁实现可靠固定。渲染阶段采用哑光金属材质模拟工装的钢制加工件质感，对铰接转动副位置做了边缘倒角的细节处理，还原真实机械加工零件的工艺特征，场景搭配绿色渐变背景与地面反射效果，清晰呈现工装的整体结构轮廓与各部件的装配关系，同时通过光影投射突出构件的立体层次。设计过程中重点考量了多臂同步运动的同轴度精度，通过对称式的连杆传动结构消除各夹持臂的运动行程差，保证夹持作业时的定心精度，整体结构无冗余部件，各铰接位置都预留了合理的装配间隙，既保证机构运动的顺畅性，也兼顾了实际加工制造的工艺可行性，可适配圆形、类圆形截面工件的定心夹持、定位跟踪类作业场景，结构紧凑调节便捷，具备较强的实用参考价值。
