手机功能测试工装夹具结构设计

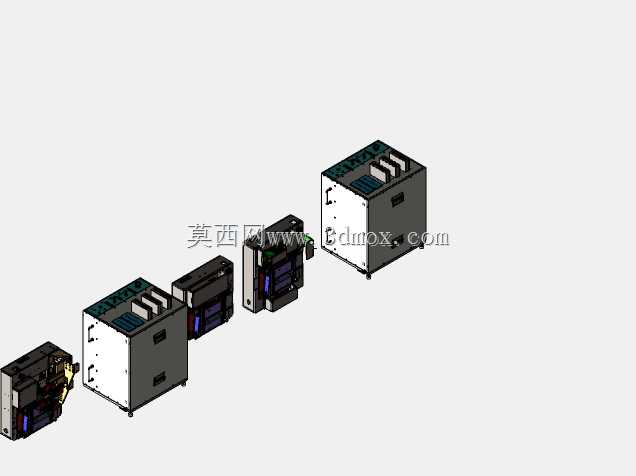

　　这套测试夹具主要面向消费电子通讯终端的产线功能检测环节，适配手机类产品的整机功能校验工序，在整机组装完成后的终检段承担核心检测承载作用。从结构布局来看，整套夹具采用模块化分体设计，每个工位对应独立的测试腔体，可同时兼容多台待测产品的并行测试，腔体内部预留了测试探针、模拟接口、按压触发机构的安装空间，不需要额外改动主体结构就能适配不同测试项的组件加装。设计阶段优先考虑了产线操作人员的取放效率，夹具的进出料侧做了倒角导向处理，待测产品放入时不需要精准对位就能顺着导向结构滑入定位槽，定位槽的公差控制在0.1mm以内，既保证测试探针和产品测试点的对位精度，又不会因为公差过小导致取放卡滞。夹具的主体框架采用钣金折弯拼接结构，

　　兼顾结构刚性与轻量化需求，单组工位的自重控制在合理范围，不需要额外的加固安装就能直接固定在标准测试工作台上，安装孔位适配行业通用的测试台架孔距，和现有产线的测试设备接驳时不需要重新打孔改孔。从功能实现逻辑上，每个测试腔体都做了独立的屏蔽隔层，避免多台产品同时测试时出现信号干扰，尤其是射频类功能测试环节，隔层的金属屏蔽结构可以隔绝相邻工位的信号串扰，保证测试结果的准确性。夹具的侧部预留了走线槽位，所有测试线缆都可以从腔体内部顺着走线槽连接到后端的测试主机，不会出现线缆外露干涉操作人员取放产品的问题，同时线缆的固定位置做了防弯折处理，长期插拔使用也不会出现线芯断裂的情况。在操作逻辑设计上，夹具的触发机构设置在腔体外侧，

　　产品放置到位后操作人员只需要按压外侧的压杆就能带动探针组下压接触测试点，压杆的力臂经过优化，单指就能完成按压操作，长时间重复作业也不会产生明显的操作疲劳。整套夹具的外形尺寸经过压缩，在保证测试功能完整的前提下尽可能缩小单工位占用的台面空间，让单位长度的产线可以布置更多测试工位，提升整条产线的检测吞吐能力。夹具的接触部位都做了防静电处理，和产品外壳接触的位置粘贴了防静电泡棉，避免测试过程中静电击穿产品内部的电子元器件，所有金属结构件都做了接地处理，将静电直接导出产线接地端，消除静电损伤的隐患。
