绞车EOL测试用承载机架结构设计

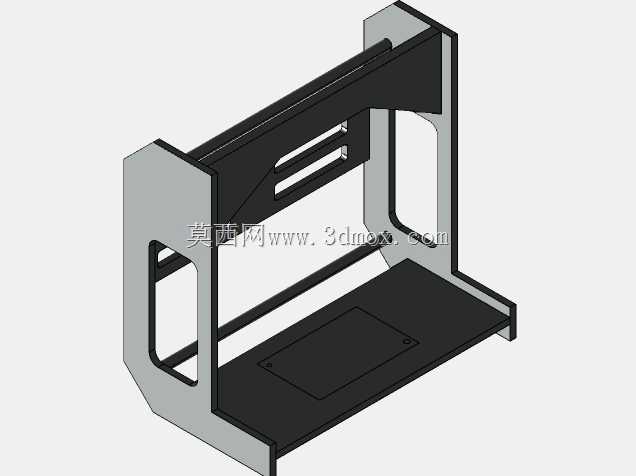

　　该机架为绞车产线末端EOL测试环节的专用承载工装，主要用于测试工位上固定待检绞车本体，为性能检测工序提供稳定的安装基准与操作空间。从结构设计来看，整体采用双侧立板搭配底部承载平台的框架式布局，双侧立板做了大尺寸镂空减重处理，在不损失结构刚性的前提下降低整体自重，同时镂空区域可避让测试过程中的接线、管路排布需求，避免线缆与机架结构产生干涉。底部承载平台为整板式结构，表面预留了绞车安装定位的固定点位，可直接匹配绞车底座的安装孔位，无需额外加装转接板即可完成待测件的快速装夹，平台边缘做了折弯翻边处理，既提升了平台自身的抗形变能力，也能防止测试过程中工具、小零件从台面滑落。立板与底部平台之间采用焊接加筋的连接方式，

　　在立板与平台衔接的转角位置设置了加强筋结构，可抵消绞车测试过程中产生的侧向拉力与振动载荷，避免长期使用后机架出现形变偏移，保证测试基准的一致性。机架的整体安装边界充分考虑了产线测试工位的布局要求，整体宽度适配标准测试工位的操作台预留空间，高度匹配操作人员站立作业的操作视线，无需额外垫高或调整工位高度即可直接投入使用。立板上部的横梁结构做了开槽设计，可用于挂载测试用的传感器支架、接线端子排等附属配件，将测试辅助元件集成在机架本体上，减少工位周边的零散布线，让测试工位的布局更加规整。在实际应用场景中，该机架可直接布置在绞车装配线的末端工位，待装配完成的绞车通过吊装放置到底部平台上，通过预留孔位完成锁紧固定后，即可对接测试线路开展空载、

　　负载等一系列EOL检测工序，机架的结构强度可覆盖绞车全功率测试过程中的载荷需求，不会因为绞车运转产生的扭矩出现晃动或位移，保证测试数据的准确性。设计过程中充分考虑了不同规格绞车的适配性，底部平台的安装孔位采用长槽与圆孔组合的设计，可在一定范围内兼容不同底座尺寸的绞车测试需求，无需针对单一型号单独制作机架，提升了工装的通用率，降低产线工装投入成本。双侧立板的镂空结构同时兼顾了检修便利性，测试过程中操作人员可从侧面直接观察绞车侧部的运转状态，也可伸手完成侧部接头的插拔操作，无需频繁挪动待测件位置。整体结构没有多余的冗余设计，所有折弯、焊接结构都围绕承载、避让、操作便利性三个核心需求展开，钣金折弯的工艺性也经过优化，所有折弯边都预留了足够的工艺余量，无需复杂的二次加工即可完成生产制作，加工成本可控，适合产线批量复制使用。
