卧式半马力VTC三相异步电动机

　　这款半马力卧式电动机的三维结构，完整还原了中小型工业动力单元的全部装配细节，在轻工输送线、小型风机配套、食品加工辅机、越南本地小型加工厂的传动工位中，这类小功率电机是最常见的动力源。日常选型时，半马力对应的输出功率约0.37kW，适配负载扭矩不大、连续运行时长中等的工况，比如小型皮带输送机的驱动端、台钻主轴动力、冷却塔风机拖动、小型水泵联轴工位都能见到同规格产品的身影。

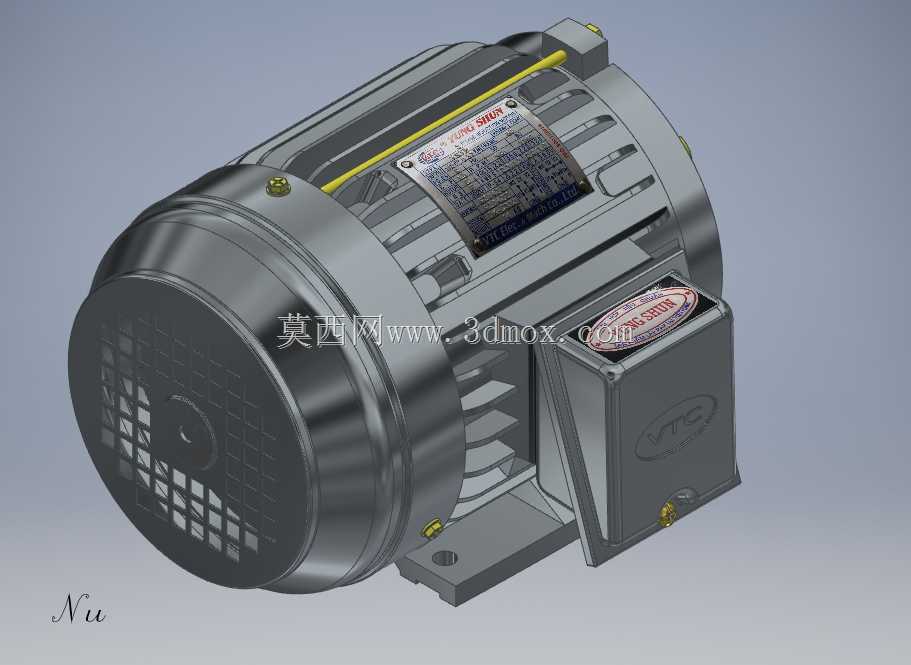

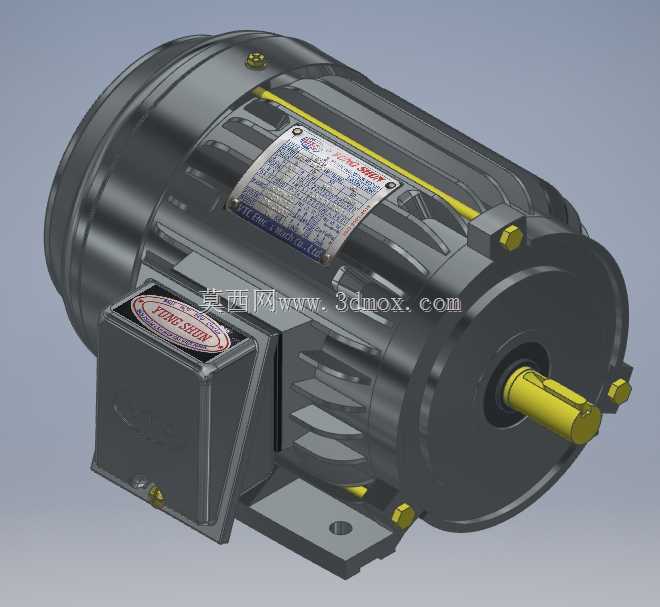

　　从结构设计逻辑来看，整机采用卧式底脚安装布局，机座外侧的环形散热筋沿轴向均匀排布，建模时每一道筋的拔模斜度、筋条间距都和实物冲压/铸造工艺对齐，运行时定子绕组产生的热量可以通过机壳表面快速和流通空气换热，不需要额外加装强制风冷附件就能满足B级绝缘的温升要求。轴伸端采用标准圆柱形输出轴，轴端预留键槽，和联轴器、带轮装配时可以通过平键传递扭矩，避免轴和传动件之间出现打滑；非轴伸端的后端盖集成风罩结构，内置散热风叶随转子同步转动，引导气流沿散热筋轴向流过，带走机壳积聚的热量。

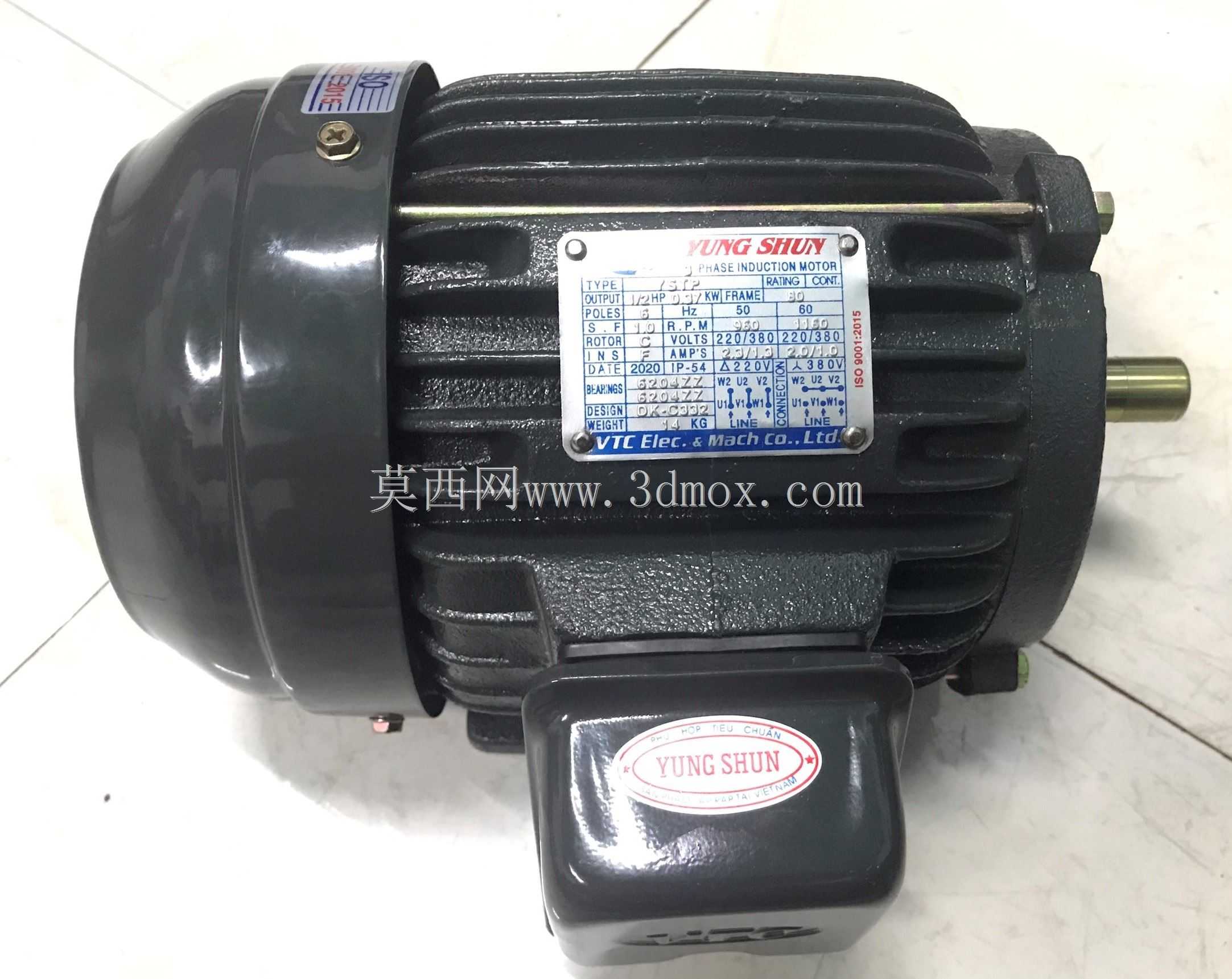

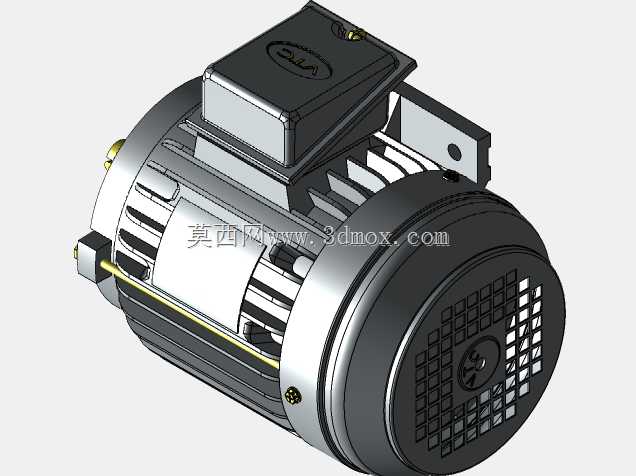

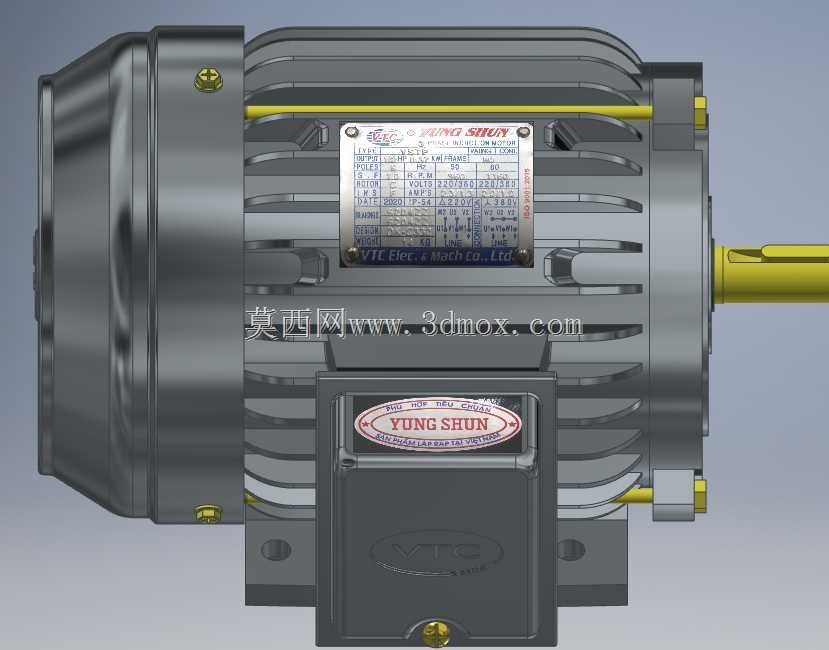

　　接线盒部分独立布置在机座侧面，盒体和机壳之间通过止口定位加密封垫实现防护，盒内预留接线柱安装空间，支持三相绕组星形、三角形两种接线方式，现场电工可以根据供电电压等级快速改接。机身中部的铭牌区域完整还原了参数标识位，底脚的两个安装孔位严格对应标准IEC小功率电机的安装孔距，做设备布局时只要在机架面板上按孔距开好通孔，穿入螺栓锁紧就能完成电机固定，不需要额外定制转接法兰。端盖和机壳的连接螺栓、吊环、接线盒紧固螺丝这些小紧固件都在模型里做了独立实体，做干涉检查时可以直接验证装配路径：从转子穿入定子内腔，到两端轴承压入端盖轴承室，再到端盖对位锁付，整个装配流程和车间实际组装顺序完全一致。

　　做产线布局时，这类电机的轴向总长度、轴伸直径、底脚高度、中心高都属于标准安装边界，外围预留50mm以上的散热空间、接线盒侧留出200mm操作空间用于开盖接线，就不会出现安装后维护空间不足的问题。模型里机身的黄色管线、上下端盖的定位销细节，也还原了原厂电机的走线和装配定位特征，工程师在做配套设备设计时，可以直接把该模型调入装配体，校核带轮中心高、联轴器同轴度，提前规避现场安装时出现的轴系不对中、底脚孔位错位这类常见问题。
