三角布局多轮皮带传动机构三维设计

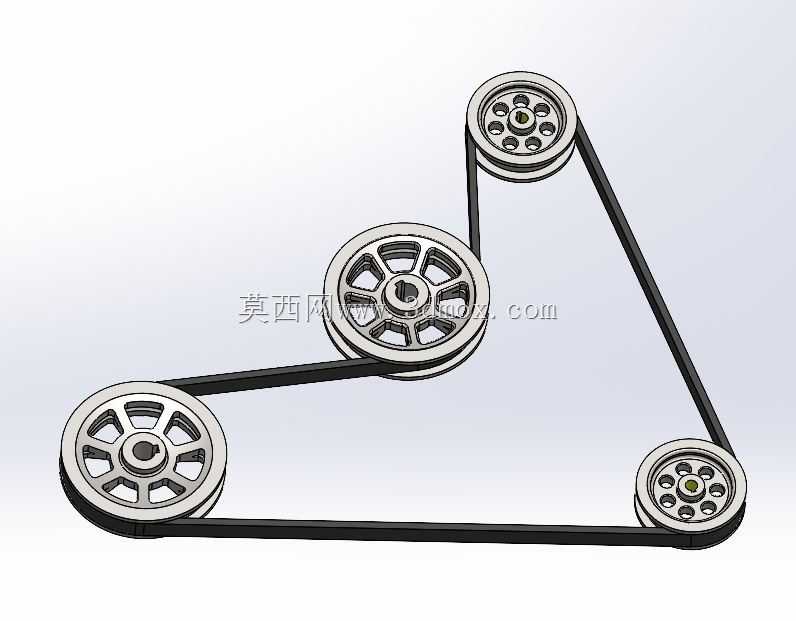

　　这套三角排布的多带轮皮带传动结构，在轻工输送、小型自动化产线动力分流、教学实训台架这类需要单动力源驱动多工位同步动作的场景中十分常见，区别于常规两带轮直连传动，四组带轮呈三角形点位排布的设计，核心是在有限安装空间内实现动力的多路径传递，同时通过其中一个带轮的位置微调实现皮带张紧度调节，省去了额外加装独立张紧轮的成本与安装空间。从结构设计逻辑来看，四个带轮分别承担主动轮、从动输出轮、导向张紧轮的功能，主动轮位于三角布局的左下点位，轴孔预留了键槽安装位，可直接与驱动电机输出轴配合传递扭矩，右上与右下点位的两个带轮为动力输出端，可分别连接不同工位的执行组件，上方居中的带轮为导向轮，轮架预留了长条形安装腰孔，安装时可沿腰孔方向调整轮体位置，

　　改变三角传动边的实际长度，以此适配不同公差长度的环形皮带，同时抵消皮带长期运行产生的蠕变伸长量，避免传动打滑丢转。带轮本体采用辐条式镂空结构，并非为了外观造型，而是在保证轮体径向强度、满足V型带贴合面形位公差要求的前提下，尽可能降低轮体自身转动惯量，减少启动瞬间的惯性冲击，同时降低整体结构重量，适配轻型设备的安装负载要求。轮槽的尺寸精度按照常规V型传动带的配合公差设计，槽角与带体楔角完全匹配，保证运行时带体与轮槽的接触面积达到85%以上，减少局部应力集中导致的带体异常磨损。安装边界方面，整套传动机构的横向最大跨度可根据实际安装需求调整带轮点位间距，纵向安装高度以最长传动边的张紧后垂直距离为基准，各带轮的安装轴端预留了轴承位与卡簧槽，

　　可直接固定在设备的立式安装板上，不需要额外设计复杂的支撑座，安装时只需保证四个带轮的端面共面度误差控制在0.2mm以内，就能避免皮带运行时出现跑偏、掉带的问题。实际运行过程中，这种三角布局的传动结构可根据负载需求调整带轮的直径比，实现不同输出端的转速匹配，比如将右下输出带轮直径做小，就能获得比主动轮更高的输出转速，适配高速轻载的执行组件，右上带轮直径做大则可获得更大的输出扭矩，适配低速重载的工位，单动力输入多转速输出的特性，能大幅减少整套设备的驱动电机配置数量，降低设备整体制造成本与后期维护点。设计时还需要注意，各段皮带的包角不能过小，尤其是导向轮位置的调整不能过度偏移，要保证主动轮与皮带的包角不小于120度，否则大负载传动时容易出现打滑问题，轮体表面做了氧化防锈处理，适配车间多粉尘、少量油污的常规工作环境，不需要额外做密封防护结构。
