多层金属线框卫浴置物收纳架结构设计

　　这款多层线框式置物结构，主要面向卫浴、厨房等窄缝收纳场景设计，解决小空间零散物品规整存放的实际需求，整体采用圆钢弯折后焊接成型的工艺路线，没有多余的拼接紧固件，结构整体性强，日常使用中不易出现连接件松动脱落的问题。从实际使用场景来看，这类置物架常被布置在卫浴间马桶侧边、厨房冰箱与橱柜的间隙位置，用来放置洗护用品、调味瓶罐、清洁耗材等零散物件，充分利用竖向空间弥补平面收纳面积的不足，三层分层的结构可以按照物品使用频率做分区摆放，最上层放置高频取用的物件，下层放置囤货类或低频使用的物品，拿取动线符合日常操作习惯。设计过程中优先考虑了窄缝安装的边界约束，整体宽度控制在15厘米以内，适配多数家庭预留的窄缝空间，整体高度控制在60厘米上下，

　　不会遮挡墙面插座或是台面原有设施，侧边做了向上延伸的挡边结构，避免放置的小件物品从侧边滑落，每层的网面采用平行圆钢排布，间隙控制在8毫米左右，既可以保证沥水透气，避免卫浴潮湿环境下积水积垢，也能防止直径较小的瓶罐从间隙掉落。整体框架的弯折处都做了圆弧过渡处理，没有尖锐的焊口棱角，日常清洁挪动时不会划伤手部或是磕碰墙面瓷砖，底部的框架做了水平找平的结构设计，放置在平整台面上不会出现晃动摇摆的问题，不需要额外加装调平脚件，减少了装配工序和零部件数量。焊接位置全部设置在框架的拼接节点处，焊后打磨平整做防锈镀层处理，整体可以适应卫浴间高湿度、多水汽的使用环境，不易出现锈蚀掉漆的问题，每层的承载能力按照单层层载5公斤设计，足够放置日常的洗护、

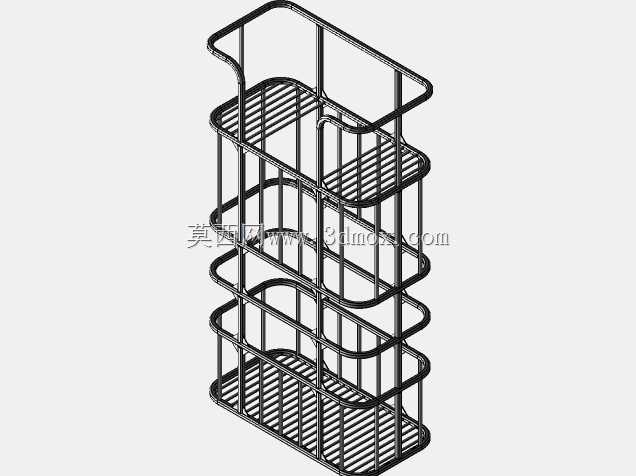

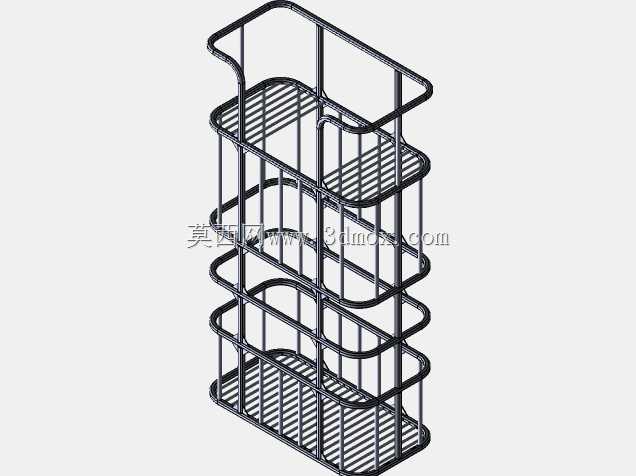

　　调味类瓶装物品，框架的竖向支撑杆采用连续弯折的一体结构，相比分体拼接的支撑杆结构抗侧向形变能力更强，即使单侧受力也不容易出现框架歪斜的问题。从建模逻辑来看，整体结构以圆钢的扫描特征为基础，通过阵列、镜像完成每层网面的杆件排布，再通过弯折特征完成侧边框架的成型，焊接节点处做了贴合处理，还原实际焊接工艺的拼接状态，没有出现结构干涉的问题，所有杆件的连接位置都符合实际五金加工的工艺可行性，不存在无法落地加工的异形结构。
