工业设备焊接式支撑承载框架结构

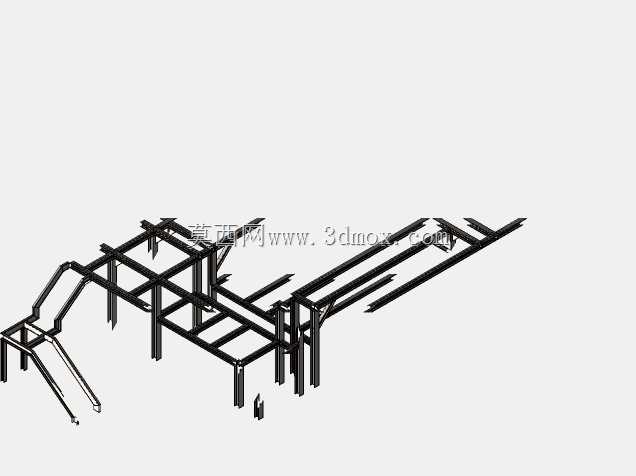

　　这套焊接式支撑框架主要面向中小型工业生产线的工位承载、非标设备主机架搭建场景，也可适配小型输送线侧边支撑、工装台架的主体骨架使用，整体采用标准型材拼接焊接的成型方案，所有连接节点均采用满焊工艺处理，避免长期受载后出现焊缝开裂、结构形变的问题。从结构布局来看，框架采用分段式高低落差设计，左侧抬升段预留了操作工位的避让空间，可适配操作人员站立作业时的腿部活动范围，避免作业过程中出现磕碰；右侧延伸段为水平承载面，可直接铺设台面板安装加工工位组件，或是固定输送辊道、检测模组等功能部件，中间的横向支撑梁按照等距排布，单根横梁的承载冗余按照常规工位1.5倍动载系数设计，可承受常规加工过程中的振动冲击，不会出现局部下挠的情况。

　　设计阶段优先考虑了现场安装的适配性，所有立柱底部均预留了地脚安装孔位，可直接通过膨胀螺栓与混凝土地面固定，也可搭配可调脚杯实现地面不平整场景下的水平度调节，框架整体的外形边界控制在常规车间工位的通行尺寸范围内，侧边突出的斜向支撑构件既提升了框架整体的抗扭刚度，也不会占用过多的通道空间，避免影响车间物流转运。在型材选型上，主承载立柱采用加厚矩形管，横向连接梁根据受力位置不同匹配对应规格的型材，受力集中的节点位置额外增加了三角加强筋焊接，抵消设备运行过程中产生的侧向力矩，框架的分段焊接处均做了焊后打磨处理，去除焊渣与凸起毛刺，方便后续表面做喷塑或是镀锌防锈处理，适配不同车间的防腐使用需求。不同于一体式铸造机架，

　　这种型材焊接框架的生产周期更短，可根据现场实际安装尺寸做快速调整，不需要开模即可完成定制化生产，后期如果需要拓展工位功能，也可直接在现有框架上焊接拓展安装座，不需要整体更换机架结构，整体的维护改造成本更低。框架的高度设计参考了常规人工操作的舒适作业高度，也可根据自动化设备的安装需求调整立柱长度，适配不同的安装高度要求，所有型材的拼接位置均做了贴合处理，焊接前通过工装夹具定位固定，避免焊接过程中出现尺寸偏移，保证整体框架的形位公差满足后续设备安装的精度要求，不会出现组件安装孔位错位的问题。
