通讯设备用端盖式密封掩蔽构件结构设计

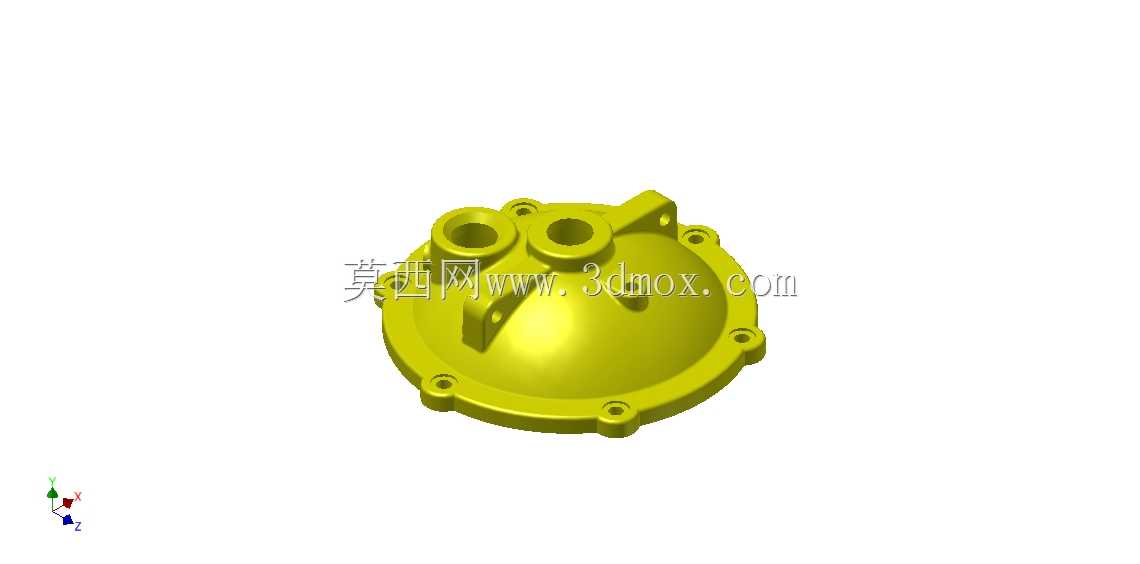

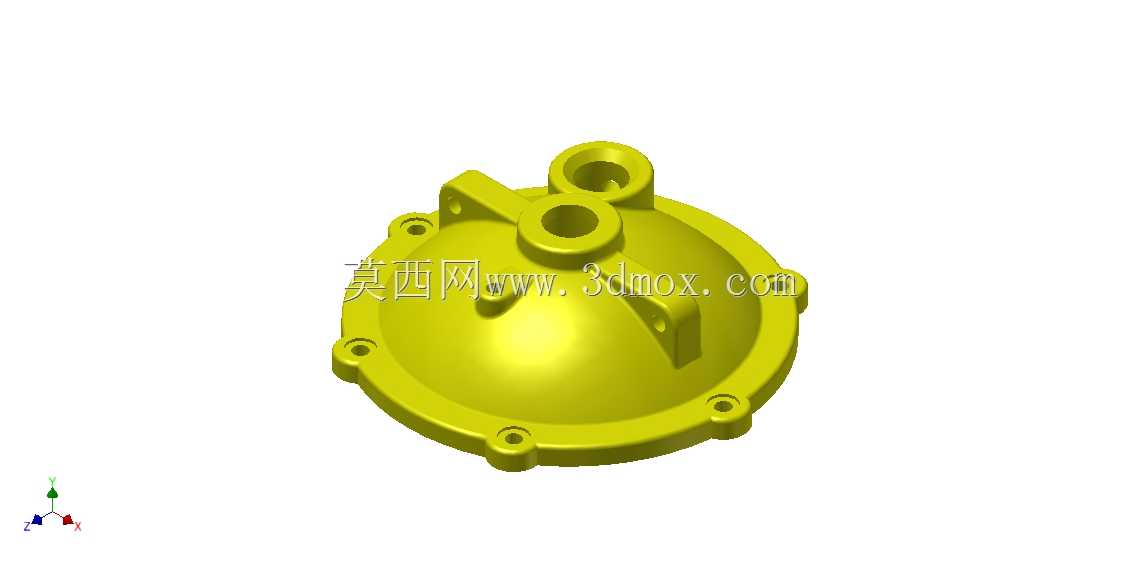

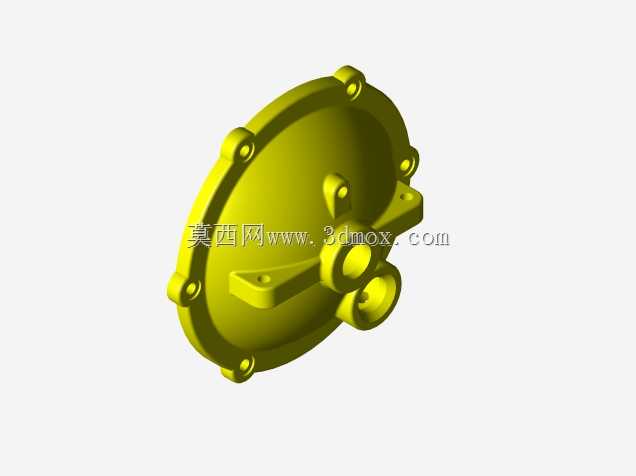

　　这款掩蔽端盖主要应用于户外通讯基站射频模块、手持通讯终端的腔体密封场景，核心作用是为内部精密电路与射频组件提供物理防护，隔绝外界水汽、粉尘以及外力冲击对核心元器件的损伤，同时兼顾安装定位与电磁屏蔽的辅助作用。从结构设计逻辑来看，整体采用圆盘式主体构型，外缘均匀分布带通孔的安装凸耳，凸耳的位置度公差控制在0.1mm以内，能够直接与通讯腔体的法兰端面贴合，通过标准紧固件完成锁紧，安装时无需额外调整对位，适配现有主流通讯腔体的安装孔位排布，无需对原有设备结构做改动即可完成替换装配。端盖主体的曲面采用等壁厚设计，整体壁厚维持在2.5mm，既满足压铸成型的工艺要求，避免壁厚不均导致的缩孔、翘曲缺陷，也能在重量控制的前提下保证足够的结构强度，

　　在1.2米跌落测试工况下不会出现开裂变形，满足户外通讯设备的抗冲击要求。端盖表面预留的两个凸台接口，分别对应射频馈线的穿装位与接地端子的安装位，凸台内侧设计有密封槽，装配时嵌入O型密封圈即可达到IP67级的密封防护等级，能够适应暴雨、扬尘等复杂户外工况。凸台旁侧的加强筋结构从凸台根部延伸至端盖主体平面，筋条高度3mm、厚度1.5mm，既能够提升凸台部位的结构刚度，避免馈线插拔时的作用力导致凸台断裂，也不会额外增加过多的零件重量。端盖内侧设计有环形定位止口，止口与腔体的配合公差选用H7/g6间隙配合，装配时能够快速完成径向定位，保证端盖与腔体的同轴度，避免安装错位导致的密封失效。从安装边界来看，端盖整体最大外径为128mm，

　　主体高度32mm，安装凸耳的通孔直径为5.2mm，适配M5规格的安装螺钉，相邻安装孔的中心距偏差不超过0.08mm，能够保证螺钉顺利穿装，不会出现别卡问题。设计过程中充分考虑了压铸生产的脱模需求，所有侧壁均设计了1.5°的脱模斜度，棱边位置做了R0.5的圆角过渡，既能够降低模具的加工难度，也能减少压铸过程中的应力集中，提升零件的生产良率。端盖的非配合面做了哑光喷塑处理，能够提升户外使用时的耐紫外线老化性能，配合面则保留机加工的光洁表面，保证密封面的平面度要求，避免微观缝隙导致的密封失效。在实际选型应用中，这款端盖可直接适配同尺寸的通讯腔体组件，也可根据具体的接口需求调整凸台的位置与尺寸，满足不同功率等级通讯设备的防护需求，整体结构紧凑，安装便捷，兼顾了防护性能、结构强度与生产工艺性，适合批量压铸生产应用。
