带红色轮毂实心橡胶行走轮结构设计

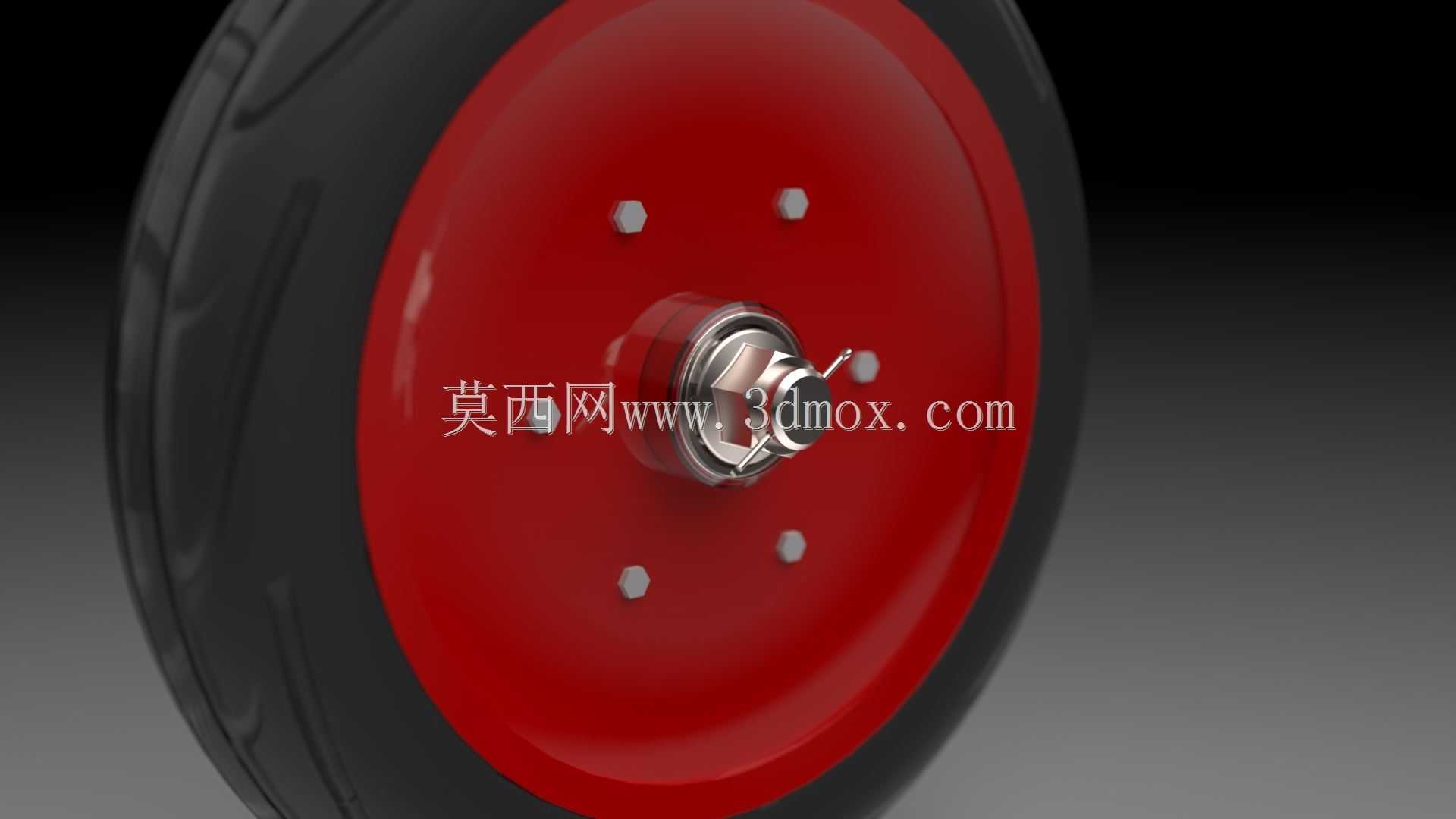

　　这类带金属轮毂的实心橡胶行走轮，常应用在小型仓储推车、园林作业机具、短途转运料车、低速移动工装台的行走部位，适配厂区硬化路面、园区铺装路面的日常移动场景，承担设备整体载荷的同时，能缓冲路面细碎颠簸，避免硬质轮面对地面造成压痕损伤。从结构设计逻辑来看，橡胶轮缘采用圆弧过渡的外轮廓，接触地面时形成宽度适中的接地印痕，相比窄边滚轮能有效降低单位面积接地压强，在同等载荷下减少对环氧地坪、地砖铺装面的破坏，轮缘表面的浅槽纹路并非为高速行驶设计，主要作用是排除接触面少量积水、附着细碎杂物，避免低速推行时出现打滑偏移。中间的红色轮毂采用盘式结构，六处均匀分布的螺栓安装位围绕中心轴承座呈圆周阵列排布，安装孔位的位置度公差控制在合理区间，

　　保证轮体安装后转动无偏摆，不会出现单侧磨耗过快的问题。中心位置的轴承安装位采用台阶式设计，可适配标准深沟球轴承的压装需求，轴承位的轴向定位台阶能限制轴承内圈的窜动，配合轴端挡圈即可完成轮体与安装支架的连接，无需额外加工复杂的定位结构。设计时需要重点关注几个安装边界参数：轮体外缘的最大回转直径要匹配安装支架的开口尺寸，避免轮体转动时与支架支腿发生剐蹭；轮毂安装面到轴承中心的轴向距离，要和支架的安装间距适配，保证轮体居中无偏斜；橡胶轮缘的厚度要满足额定载荷下的压缩量要求，避免长期重载后橡胶出现不可逆的塑性变形。这类轮体不适合高速移动场景，设计时的额定行走速度一般控制在人步行速度区间，过高的转速会导致橡胶层快速发热老化，大幅缩短使用寿命。

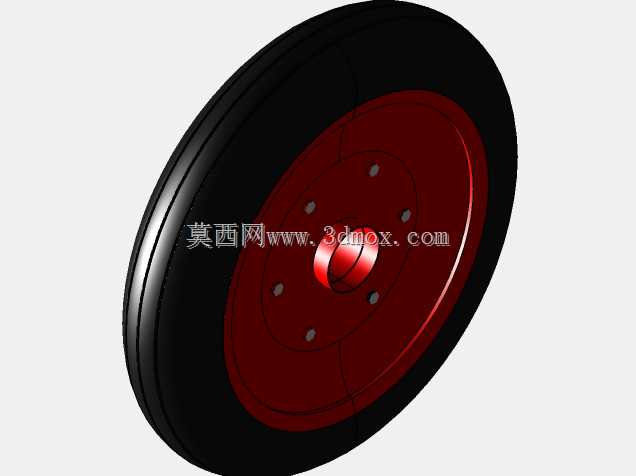

　　在三维建模过程中，需要还原橡胶与金属轮毂的包胶结合面结构，轮毂外缘的防滑沟槽结构要完整呈现，保证后续做装配干涉检查时，能准确验证轮体与周边护板、刹车结构的间隙是否合理，中心轴承位的尺寸公差要和选用的标准轴承参数匹配，避免后续出工程图时出现配合公差标注错误。
