月球探测车电机落轮组三维结构设计

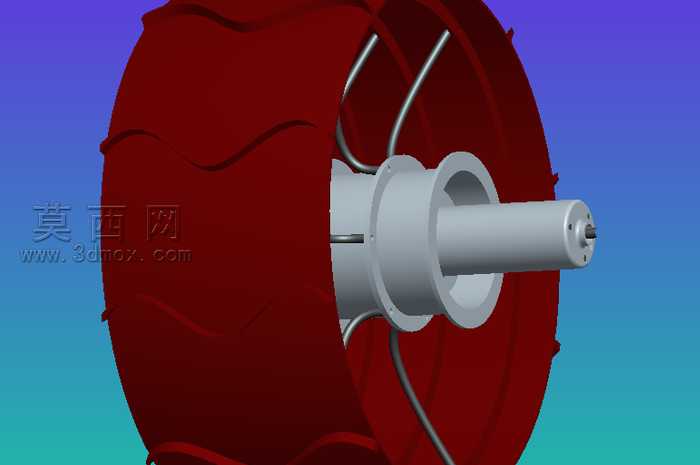

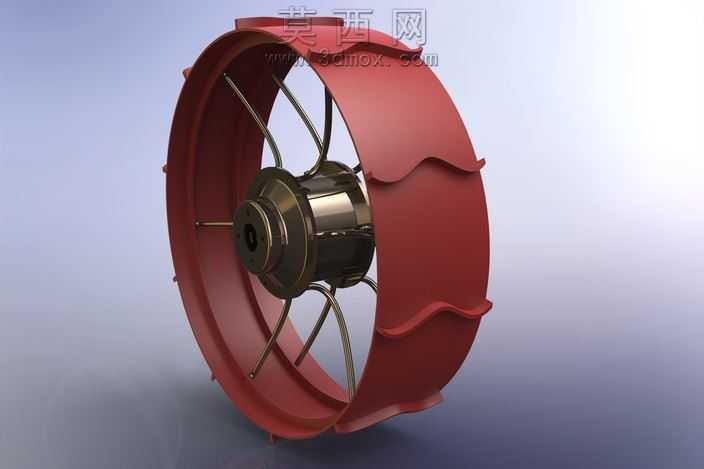

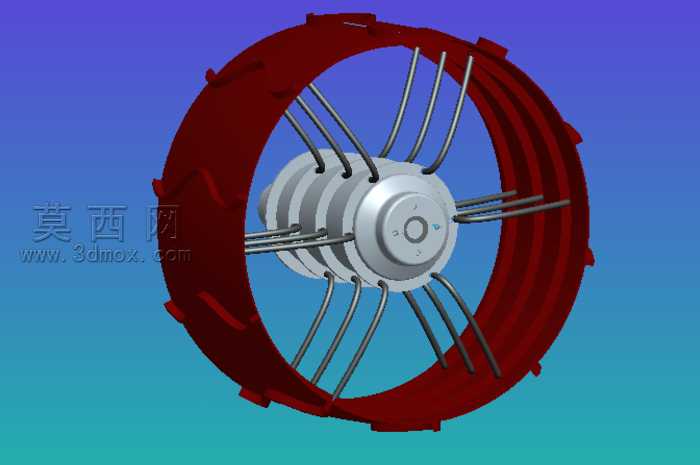

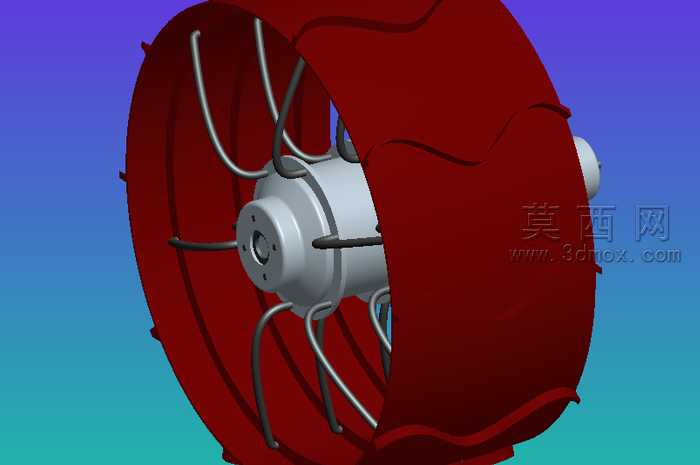

本模型为月球探测车配套的电机落轮组结构，采用三维参数化建模方式完成整体构建，建模过程中严格遵循探测车行走机构的功能逻辑，对核心部件进行了精细化的结构还原。模型整体由外置轮体、内置驱动电机、辐条式支撑结构三大部分组成，外置轮体采用大宽度曲面造型设计，轮面设置有连续的波浪形凸起胎纹，建模时通过曲面放样、边界凸台等命令完成胎面的流畅曲面构建，既保证了轮体外观的曲面连续性，也还原了探测车轮体适配松软月面行驶的抓附结构设计，轮体材质设置为高韧性复合橡胶材质，渲染时采用哑光深红色材质表现，添加了细微的表面颗粒质感，还原复合材质的真实视觉效果。内置的驱动电机部分采用阶梯轴式装配结构，从端盖定位孔、电机壳体到输出轴端均做了等比例还原，电机端盖处的安装孔位、止口定位结构都进行了精确建模，电机壳体采用金属银灰色材质渲染，添加了轻微的金属磨砂质感与边缘高光，还原金属机加工部件的表面特征。连接轮体与电机的辐条支撑结构采用多组均匀分布的弧形金属杆件设计，建模时通过3D草图绘制杆件的空间走向，再通过扫描命令完成杆件实体构建，每根杆件的两端分别与电机壳体、轮体内壁做贴合约束，保证支撑结构的受力合理性，辐条材质设置为高强度弹簧钢材质，渲染时添加了金属反光效果，与电机壳体的哑光金属质感形成区分。整体模型装配过程中采用同轴心、重合等标准配合约束，保证轮体与电机输出端的转动自由度符合实际工作状态，渲染阶段采用蓝紫渐变背景配合底部补光，突出轮组的空间结构层次，清晰展现各部件的装配关系与造型特征，完整还原了月球车电机落轮组的结构设计逻辑，可用于探测车行走机构的结构展示、装配教学参考使用。
