工业制冷用涡流管结构设计方案

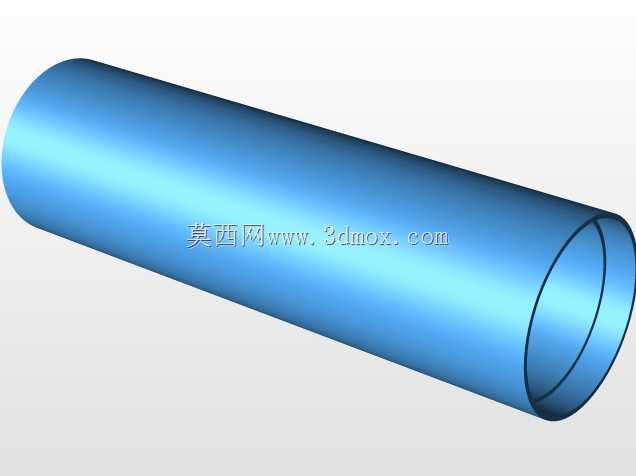

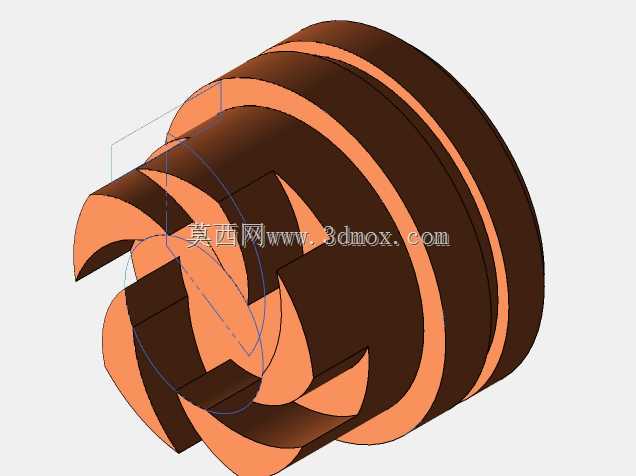

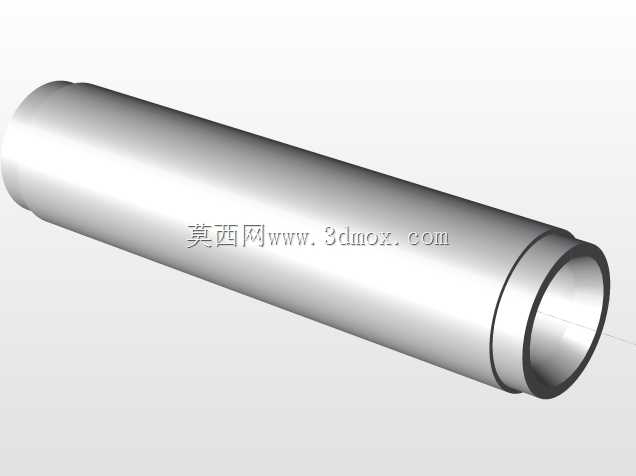

　　在工业现场的局部冷却、电子元器件温控、切削加工点降温等场景中，涡流管是无需额外制冷剂、仅靠压缩空气就能实现冷热分流的核心气动元件，这款涡流管的结构设计完全围绕实际工况的气流走向做优化，没有多余的装饰性结构，所有外形轮廓都服务于内部涡流腔的流道布局。从安装边界来看，整体采用细长圆柱式主体结构，轴向长度适配常规设备侧装、点位固定的安装空间，径向尺寸控制在小范围区间，不会占用过多工位周边的操作空间，两端预留标准气动接口，可直接对接现场常用规格的压缩空气管路，不需要额外加工转换接头，能快速接入现有气动系统。设计过程中优先考虑内部涡流发生腔的流道曲率，压缩空气进入切向入口后会在腔体内形成高速旋转的涡流，

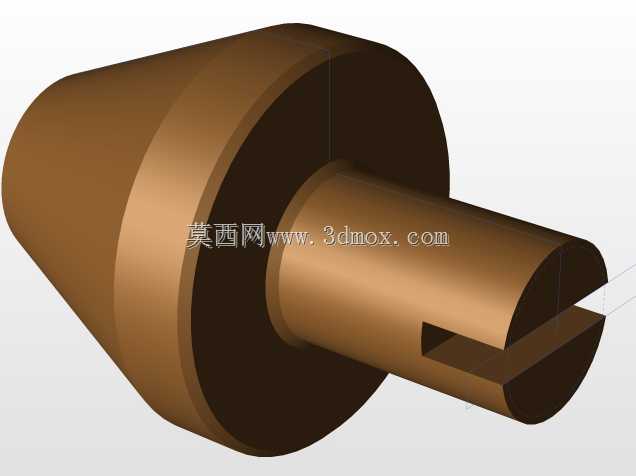

　　外层气流沿腔壁向热端流动过程中把动能传递给内层气流，自身降温后从冷端输出，内层气流获得能量升温后从热端排出，冷热端的流量调节结构做了限位设计，避免现场调试时调节过度导致冷端温度波动过大，能稳定输出设定区间的低温气流。实际应用中，这类涡流管常被用在通讯设备机柜的局部热点降温，避免高负载运行的通讯模块因为局部积热出现性能降频，也可搭配在小型自动化加工工位上，针对刀具切削点做定点冷却，相比传统冷却液冷却不会产生废液残留，适合洁净度要求较高的电子组装、精密加工场景。外形上做了防滑的周向滚花设计，方便现场安装时徒手拧紧固定，不需要额外借助扳手等工具就能完成管路对接，主体外壁的厚度经过强度校核，能承受常规工业气动系统的工作压力，

　　不会因为长期受压出现形变泄漏，冷热端的出口位置做了同轴度校准，保证输出气流的方向稳定，不会出现偏流影响冷却点位的对准精度。整个结构没有易损的运动部件，日常使用不需要做频繁的维护保养，只要保证接入的压缩空气经过常规过滤去除杂质和水分，就能长期稳定运行，适配不同工况下的局部温控需求，不管是封闭机柜内的定点降温，还是开放工位的刀具冷却，都能通过调整冷热端的流量比例，获得适配场景的冷气流温度和流量，不需要额外搭配复杂的温控辅助设备。
