巴哈全地形车越野车轮组件三维设计

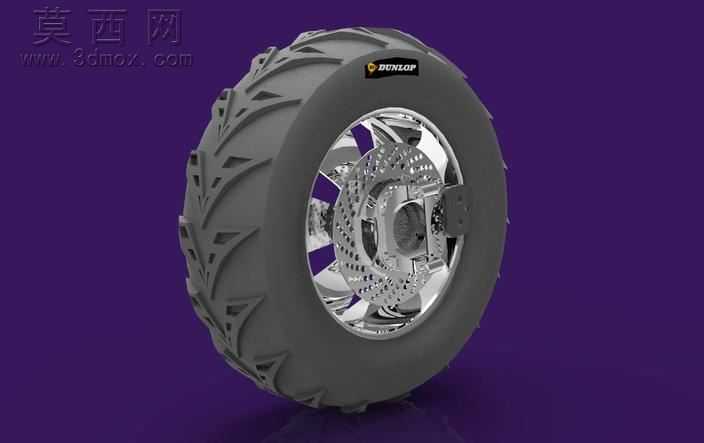

本作品为巴哈全地形车专用车轮组件的三维建模设计成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，依次完成轮胎、轮毂、刹车盘、刹车卡钳等独立零件的参数化构建，再通过同轴配合、面贴合、限位约束等装配关系完成整体组件的整合，确保各部件间的运动间隙与装配公差符合全地形车的实际使用要求。轮胎部分建模时重点还原了深齿越野胎面的纹理结构，通过曲面扫掠、阵列、布尔运算等操作，精准复刻了大颗粒块状防滑胎纹的立体形态，胎侧的品牌标识区域通过曲面浮雕处理实现细节还原，轮胎材质采用哑光深灰色橡胶材质参数，调整表面粗糙度与漫反射参数，模拟越野橡胶轮胎的磨砂质感，同时保留胎面边缘的轻微倒角细节，避免模型出现生硬的棱角失真。轮毂部分采用亮面镀铬金属材质设置，通过多辐条镂空结构的参数化建模，还原了竞技轮毂的轻量化镂空设计，辐条间的通风孔洞通过草图阵列、拉伸切除完成，轮毂表面设置高反射金属材质参数，调整环境反射率与高光强度，模拟抛光镀铬轮毂的镜面反光效果，同时还原了轮毂与轮胎配合的胎圈座、气门嘴安装位等细节结构。刹车系统部分包含钻孔通风刹车盘与对置活塞刹车卡钳，刹车盘表面的散热钻孔通过圆周阵列完成，盘面设置细微的磨损纹理与金属磨砂材质，还原铸铁刹车盘的使用质感，刹车卡钳采用分体式建模，还原卡钳壳体、活塞、安装支架的结构细节，材质区分铸铁壳体与金属活塞的质感差异，确保部件辨识度。渲染阶段采用深紫色纯色背景突出主体模型，设置三点布光方案，主光源从侧上方打亮轮胎胎面纹理与轮毂反光面，辅助光源补全暗部细节避免死黑，轮廓光勾勒轮胎边缘轮廓提升立体感，最终渲染效果清晰展现车轮组件的整体结构与各部件材质差异，完整呈现巴哈全地形车车轮的越野属性与竞技化结构设计，可用于全地形车整车装配验证、结构展示、相关设计教学参考等场景。
