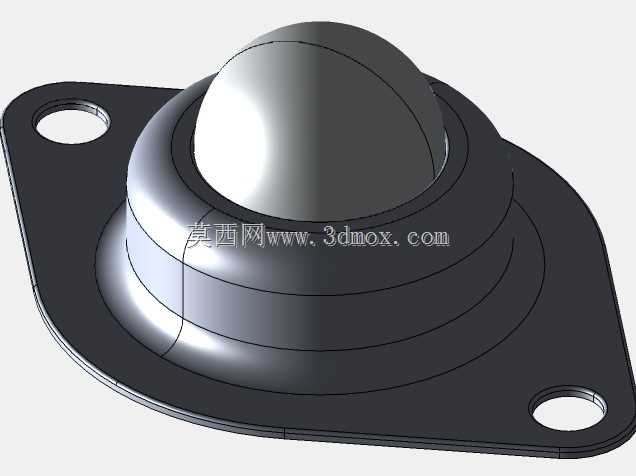

菱形法兰安装型万向球输送承载结构

　　这类菱形法兰安装的万向球结构，常被业内称作牛眼轮，是物流输送线、工装板移载工位、柔性装配线体上极为常见的承载转向部件，核心作用是让放置在其上方的工件、工装板能够沿任意水平方向平滑推移，无需额外设置导向轨道即可灵活调整物料位置，大幅降低多工位流转过程中的推移阻力。从结构设计逻辑来看，主体承载钢球嵌装在多层阶梯式的球座内部，球座与钢球之间设置有密集的小直径滚珠作为滚动支撑，将主承载球与座体之间的滑动摩擦转化为滚动摩擦，即使承载较重的金属工件、工装夹具，推移时也不会出现卡滞、顿挫的问题。安装法兰采用菱形两孔布局，相比圆形四孔法兰更节省安装空间，两个安装孔的中心距经过标准化设计，可直接适配现有输送线架体、工装台板的预留安装位，

　　安装时仅需穿入两颗固定螺栓即可完成锁紧，不需要额外加工复杂的定位槽，现场改造替换的适配性很强。法兰与球座为一体化冲压成型结构，底座边缘做了圆弧过渡处理，没有尖锐的冲压毛刺，避免安装调试过程中划伤操作人员，同时冲压结构的整体刚性足够，在额定承载范围内不会出现球座变形、钢球卡滞的问题。主承载钢球的球面突出法兰安装面一定高度，这个突出量经过反复校核，既保证钢球有足够的转动空间，不会被安装面的杂物、焊渣卡入球缝，又不会因为突出量过大导致放置的工件出现倾斜、晃动，对于底面平整度较好的钣金件、工装板、塑料周转箱都能稳定支撑。在实际应用场景中，这类部件常成阵列排布在无动力输送台、转弯过渡段、装配工作台面上，比如电子组装线的工装板移载区、

　　钣金加工线的工件周转位、仓储分拣线的货物平移段，都能看到这类结构的身影，单颗万向球可独立承载一定重量的载荷，多颗阵列排布后可承载数百公斤的大型工件，推移时仅需很小的人力即可推动重型工件移动，大幅降低一线操作人员的劳动强度。设计时还考虑了日常使用的维护需求，球座内部的滚道预留有微小的排屑间隙，日常生产中落入的细小灰尘、碎屑可随钢球转动从间隙排出，不会长期积存在滚道内加剧磨损，常规工况下仅需定期涂抹少量润滑脂即可长期稳定运行，不需要频繁拆解维护。
