多工位连续式多头抛光机组结构设计

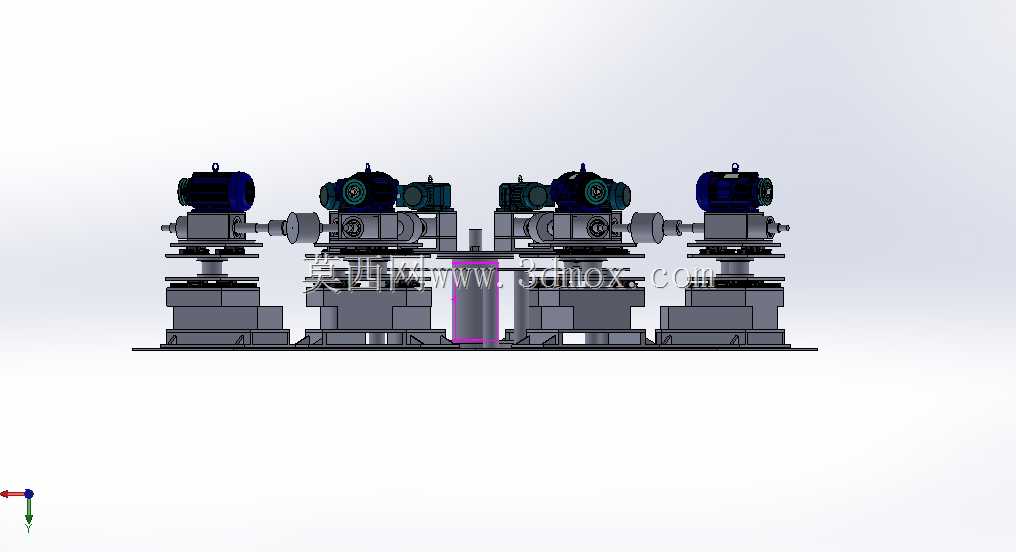

　　这套多头抛光机组面向中小尺寸金属工件的批量表面光整工序开发，常见于五金卫浴、汽配压铸件、3C金属结构件、餐具五金件的后处理车间，替代传统单头人工抛光的作业模式，把工件上料、分度转位、多道次抛磨、下料流转整合在同一台基座上。整机沿长条形底座并排布置四组独立抛光执行单元，每组单元顶部搭载驱动主电机，动力经传动段连接抛光磨头，下方配套回转工作台与工件夹持工装，工位间通过中间转位机构完成工件在不同磨头间的切换，可依次完成粗抛、中抛、精抛、镜面抛多道工序，避免单台设备反复更换磨料的停机耗时。

　　从结构布局思路来看，设计阶段优先考虑了磨头作业时的动载荷扩散：底部采用整体焊接厚钢板基座，各组抛光单元的立柱、滑台、回转支撑均独立锁紧在底座加工基准面上，相邻工位之间预留检修间隙，中间位置设置的立柱构件用于布置走线、冷却管路与防护挡板，既阻挡抛光蜡飞溅与磨屑飘散，也作为操作人员的安全隔离边界。每个磨头进给轴保留手动微调与伺服进给两种拓展接口，现场调试时可根据工件轮廓调整磨头压合量，针对异形曲面工件还可在夹持工装上更换仿形治具，适配不同批次产品的换产需求。

　　安装边界层面，整机沿长度方向排布四组工位，总长度适配常规车间3米左右的设备预留空位，宽度方向覆盖磨头伸出、电机散热与侧边维护空间，高度方向顶部电机离地尺寸满足车间厂房净高要求，底座地脚孔位按照重型设备载荷分布设计，安装时需做水平校准并预埋减震垫，抵消磨头高速旋转产生的往复振动。设备侧边预留除尘接口与抛光液回收槽位，可直接对接车间中央除尘系统与水循环处理装置，作业过程中磨屑随负压抽走，抛光废液统一归集，符合表面处理车间的环保排布要求。

　　实际产线排布时，该机组可对接前端压铸/冲压出料输送带与后端清洗烘干线，工件由人工或机械手放置在首个工位夹具上，转位机构按节拍依次将工件输送至各磨头工位，全部工序完成后从末端工位取下，单条机组仅需一名操作人员兼顾上下料与工况巡检，相比分散排布的单头抛光机，车间占地面积压缩近四成，工序间的工件搬运磕碰风险大幅降低，各磨头的磨削参数可独立锁定，批量加工的工件表面粗糙度一致性远高于人工作业。
