五辐式汽车轮毂三维结构设计作品

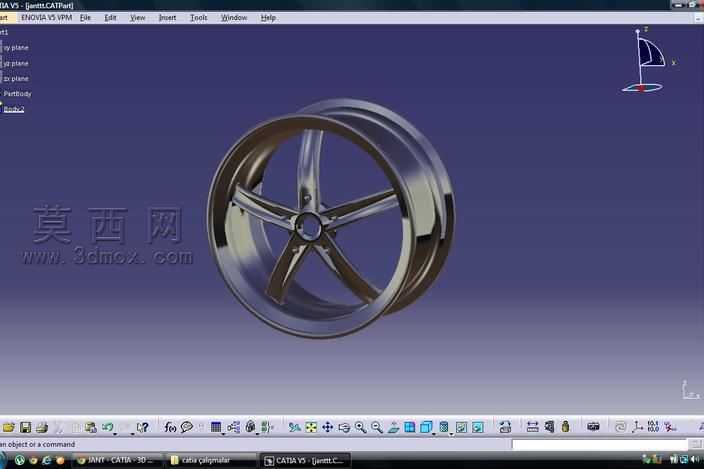

本作品为五辐式汽车轮毂的三维参数化建模成果，建模过程依托CATIA软件完成，整体遵循汽车轮毂的实际生产设计逻辑，从基础草图绘制到实体结构搭建逐步推进。建模初期先确定轮毂的核心基准面与基准轴，以中心安装孔为定位原点，绘制轮辐的中心对称草图，严格遵循五辐结构的72度圆周等分角度，保证每一根轮辐的结构形态、尺寸参数完全一致，避免后续装配出现动平衡偏差。轮辋部分采用旋转建模方式构建基础轮廓，精准还原民用乘用车轮辋的胎圈座、轮缘、槽底的标准曲面弧度，确保结构符合轮胎装配的尺寸规范，轮辋壁厚按照常规铸造轮毂的工艺要求设定，兼顾结构强度与轻量化需求。轮辐部分采用多截面实体建模方式，从中心安装盘位置向外延伸至轮辋结合处，截面宽度逐步收窄同时做曲面过渡处理，既保留五辐轮毂简洁有力的视觉效果，又通过曲面弧度优化分散行驶过程中的载荷应力，中心安装区域预留标准螺栓孔位与中心定位孔，孔位尺寸符合常规乘用车轮毂的安装参数，安装盘背面做沉台结构处理，保证螺栓装配后不会出现突出干涉的问题。材质渲染阶段采用金属镀铬材质效果，还原铝合金轮毂抛光后的金属质感，对轮辐表面做细微的反光层次处理，模拟真实金属材质在光照环境下的明暗变化，轮辋边缘做轻微的倒角处理，避免尖锐棱角带来的视觉生硬感，同时还原真实轮毂生产中的工艺倒角要求。整体结构设计兼顾外观表现与工程实用性，轮辐与轮辋的连接位置做圆角过渡处理，减少应力集中问题，模型的曲面连续性达到G2级别，既可以用于外观改装方案的效果展示，也可以作为轮毂结构学习、工艺分析的参考模型，完整还原了民用改装款五辐轮毂的核心结构特征，每一处尺寸设定都参考了量产轮毂的实际参数，没有出现结构违背生产工艺的问题，整体模型装配逻辑清晰，各部分结构衔接自然，能够直观展现五辐汽车轮毂的内部构造与外部形态特征。
