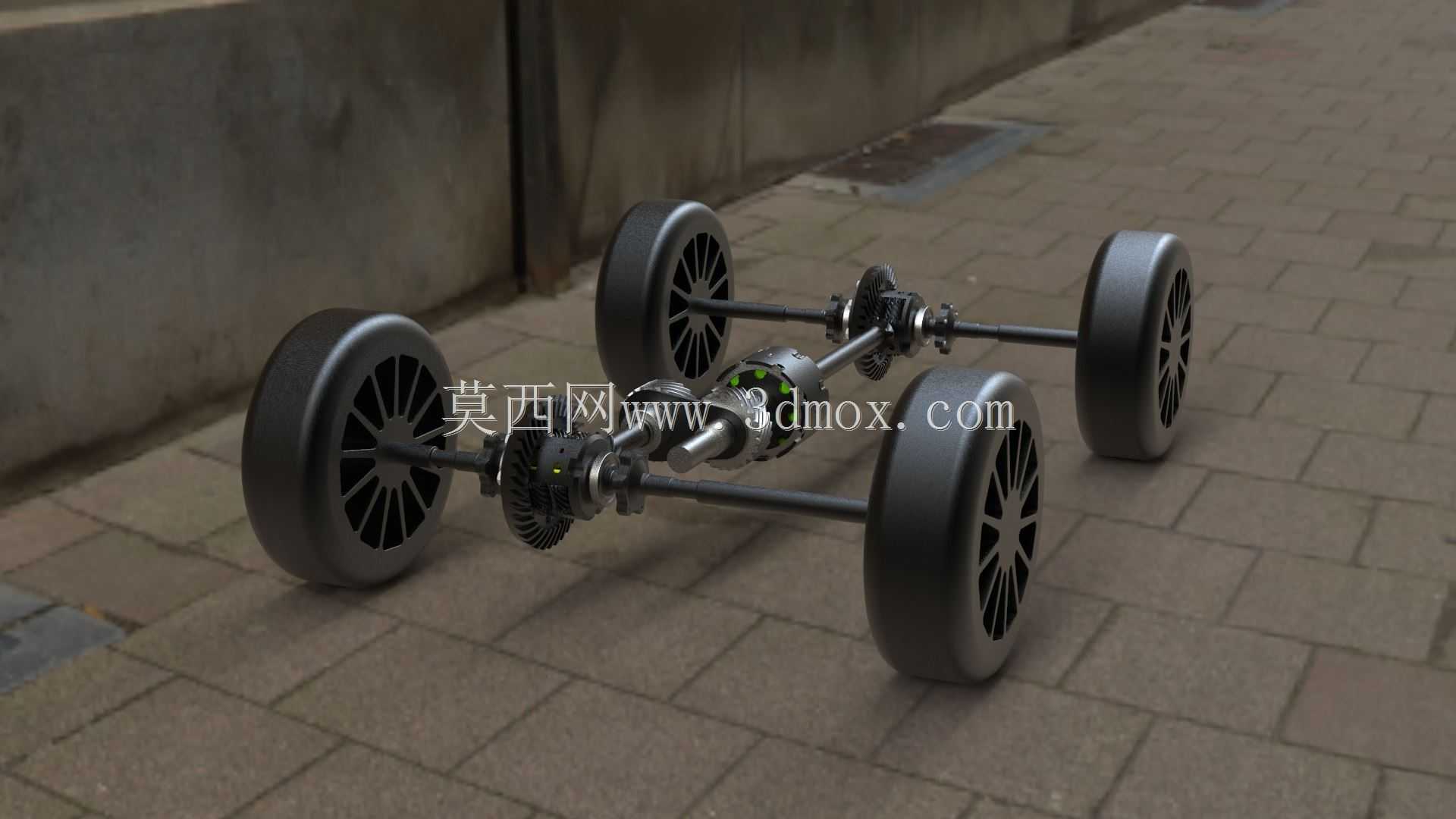

汽车四驱传动系统底盘结构展示

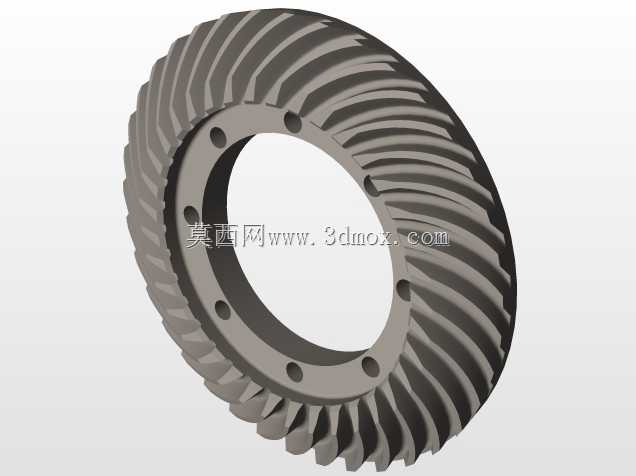

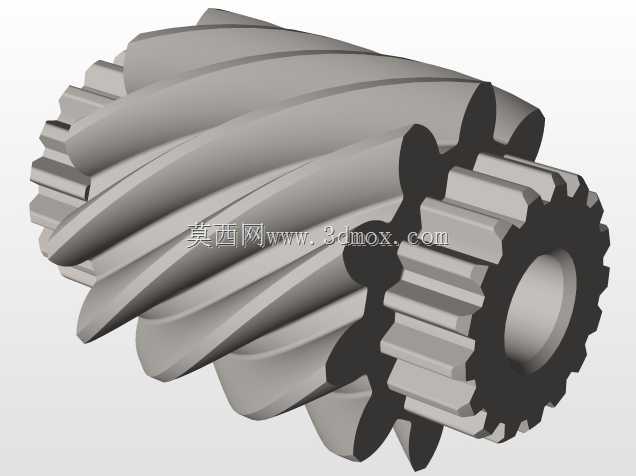

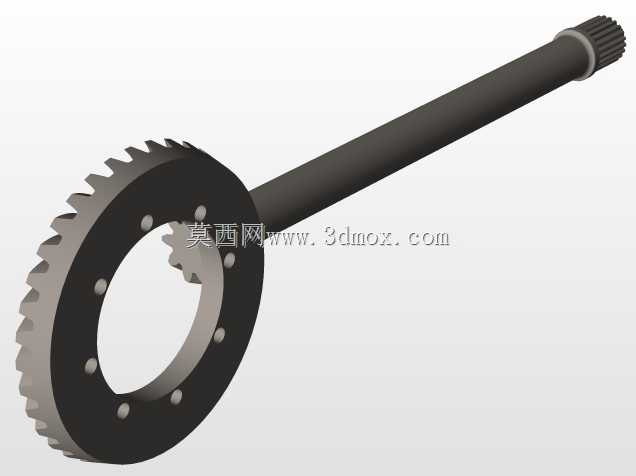

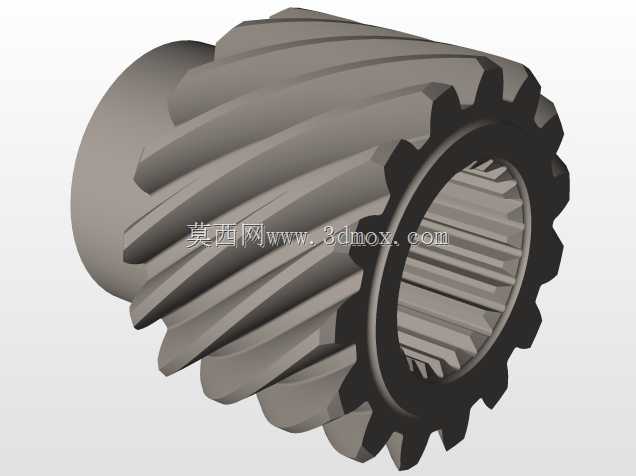

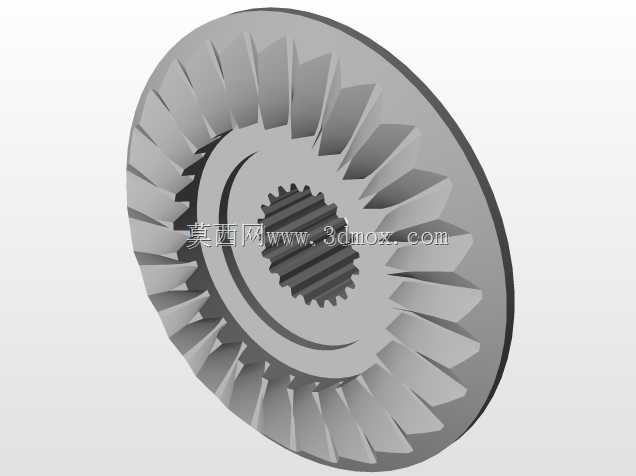

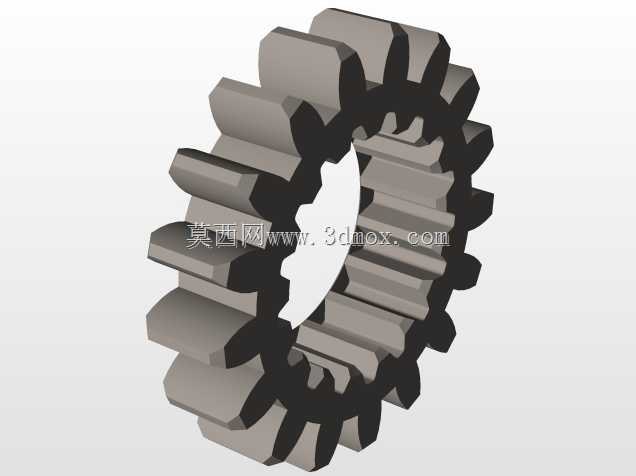

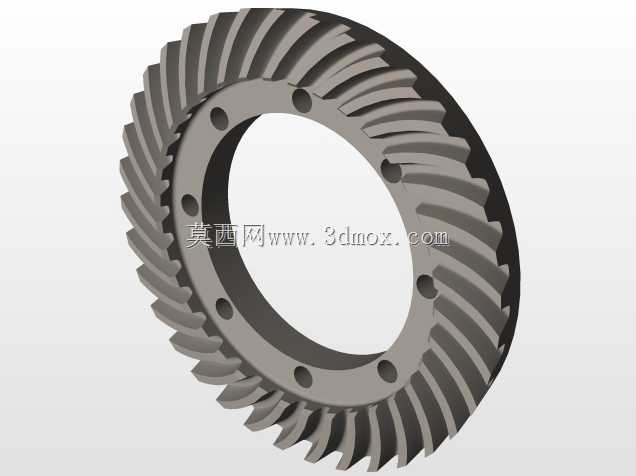

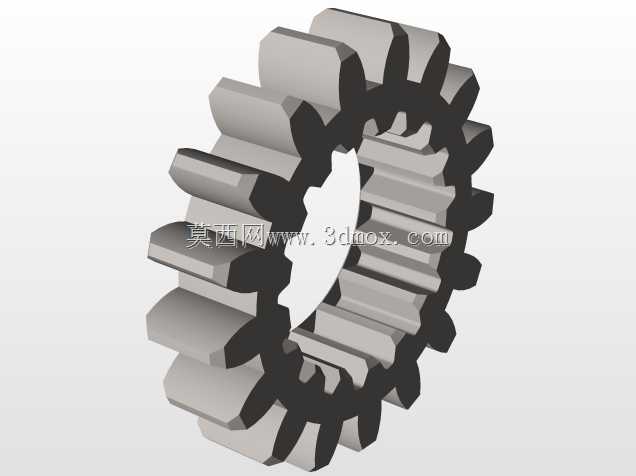

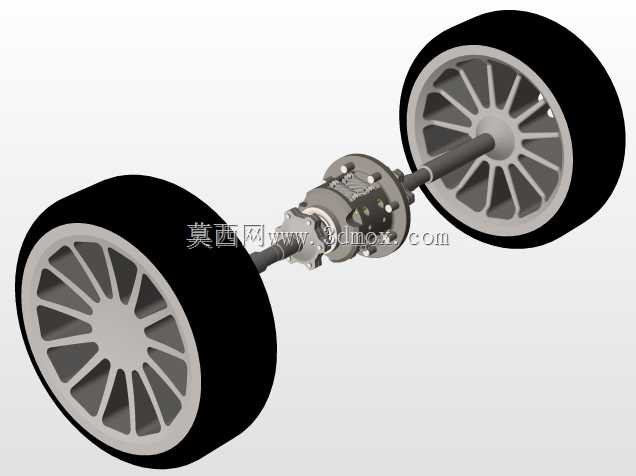

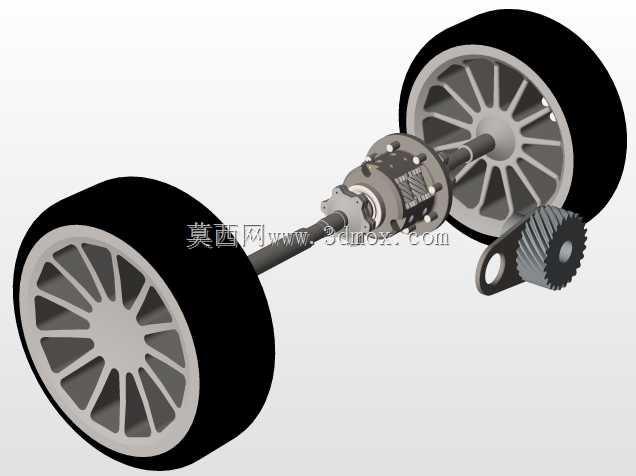

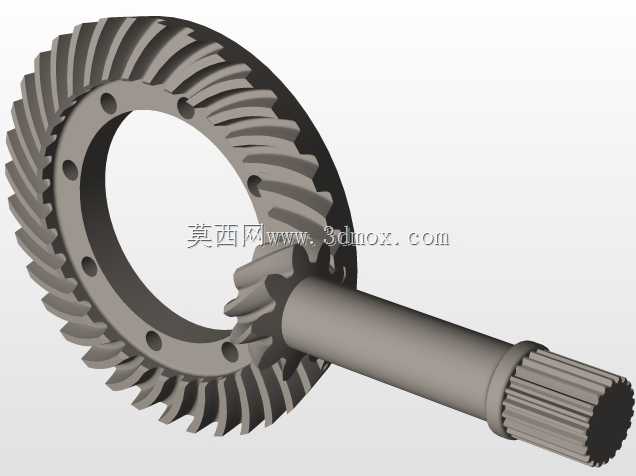

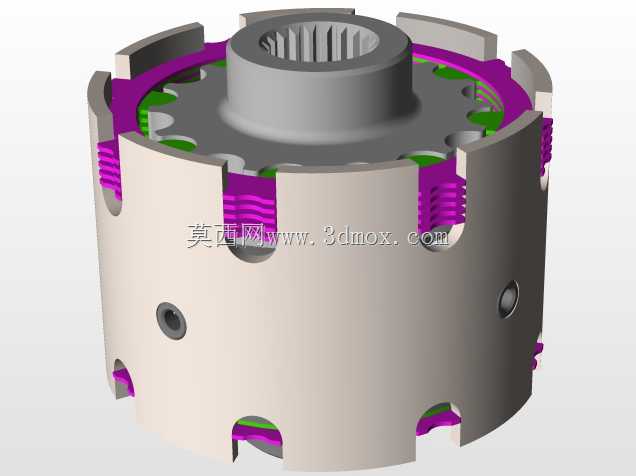

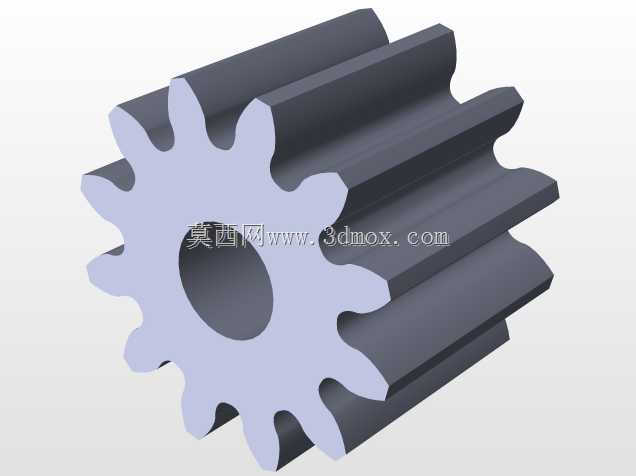

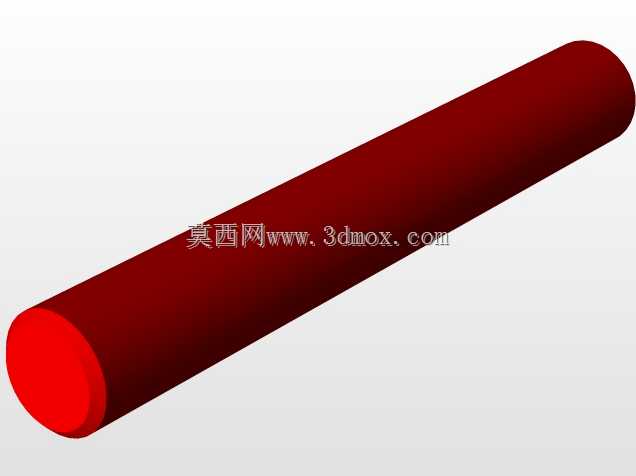

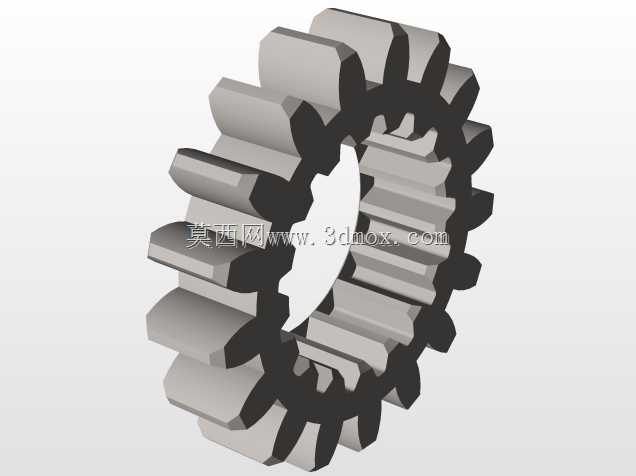

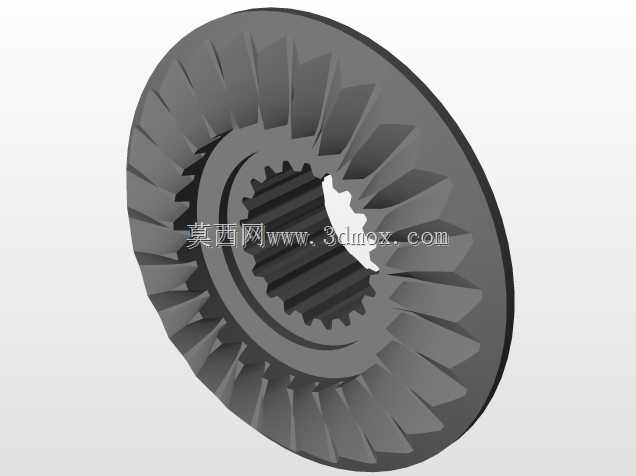

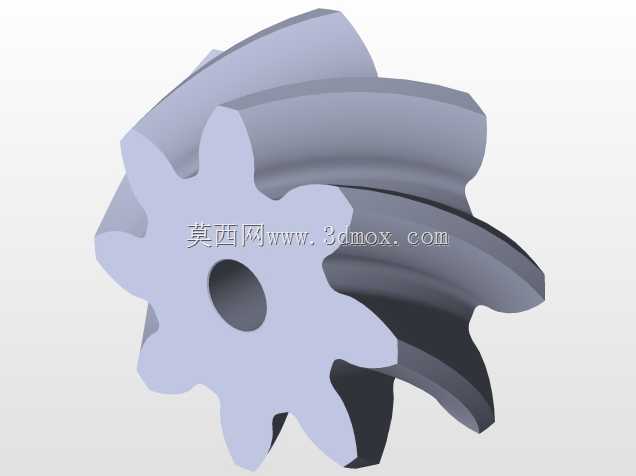

　　这套四驱传动结构的建模还原，核心围绕全时四驱的动力传递逻辑展开，日常做整车底盘布局、传动系统匹配时，这类结构是硬派越野、高性能乘用车动力架构的核心参考。实际装车场景中，这套结构需要同时兼顾铺装路面的高速行驶稳定性与非铺装路面的脱困能力，动力从变速箱输出后，通过中央差速机构分配前后轴扭矩，再经前后桥的开放式或限滑差速器，将动力传递至四个车轮，避免单轮打滑时整车动力流失。建模过程中，前后桥的传动轴采用分段式布局，中间设置万向节结构，预留了底盘跳动时的传动轴摆动余量，这部分的安装边界需要和悬架的上下跳行程做匹配校核，避免悬架极限压缩时传动轴与副车架、车身底板发生运动干涉。差速器部分的齿轮啮合间隙、轴承安装位都做了等比例还原，

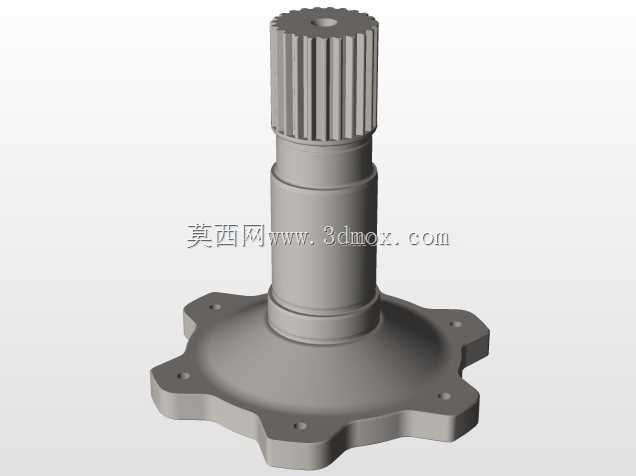

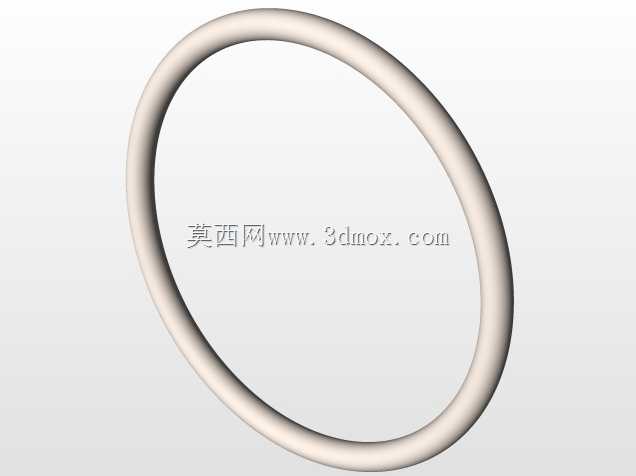

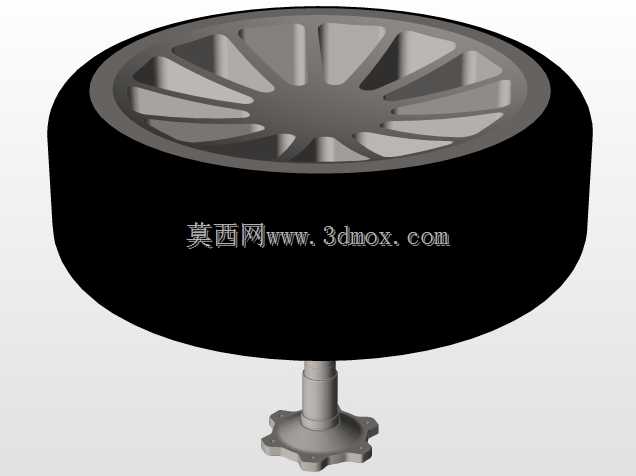

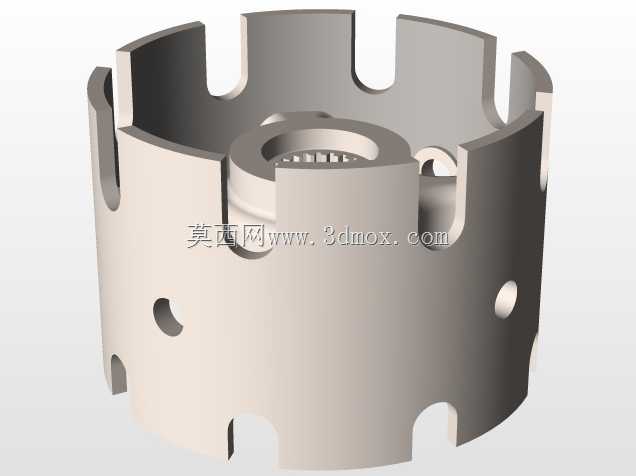

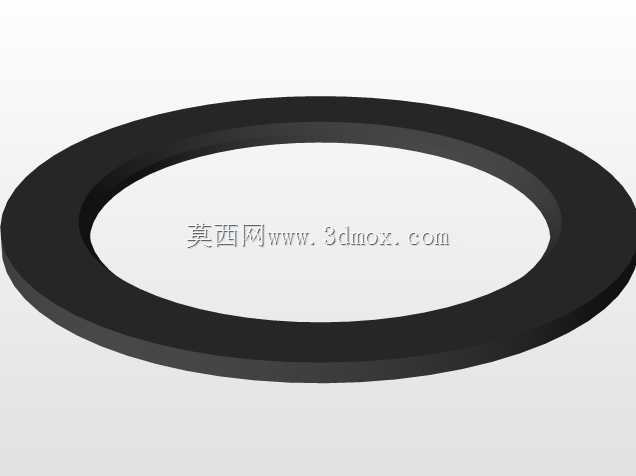

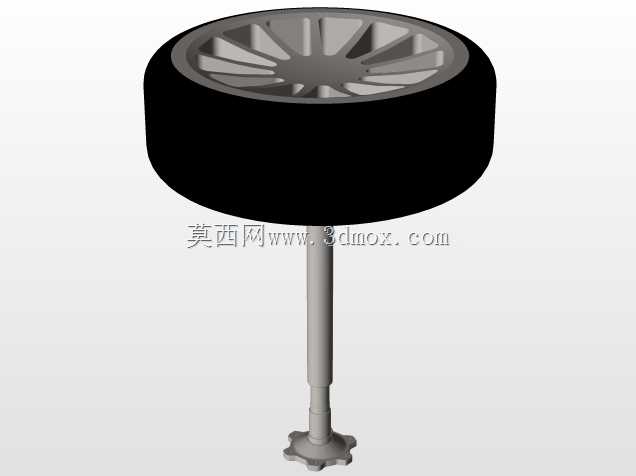

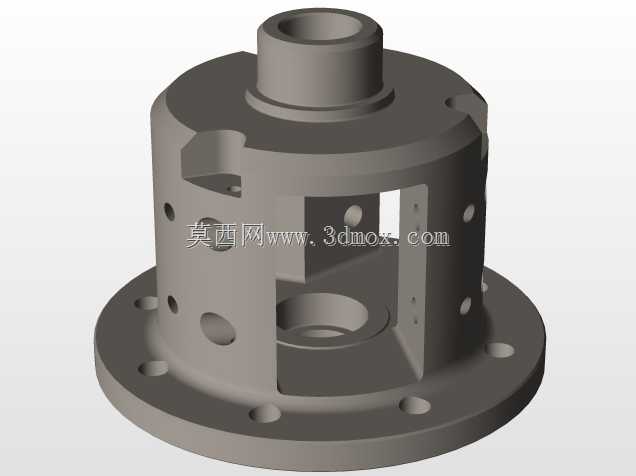

　　差速器壳体的安装支座需要和车桥桥壳的定位孔完全同轴，装配时的同轴度公差直接影响传动效率与齿轮使用寿命。四个车轮的轮辋与轮轴连接法兰做了标准化的孔位设计，适配常规乘用车的螺栓孔距参数，轮胎的外径、扁平比参数也参考了量产性能车的配置，在做整车总布置时，可以直接参考这套结构的横向、纵向安装尺寸，预留底盘下方的布置空间，避开排气系统、燃油箱、悬架摆臂的安装区域。日常做传动系统的运动仿真时，这套模型可以直观展示不同轮速差下差速器的工作状态，比如转弯时内外侧车轮的转速差、单轮悬空时的扭矩分配路径，对于理解全时四驱的工作逻辑有很强的参考价值，也能为后续做电控四驱的扭矩分配策略建模提供机械结构层面的基础参考。结构中所有的旋转部件都预留了润滑密封结构的安装位，桥壳的外形也做了加强筋设计，满足越野工况下的抗冲击载荷要求，避免复杂路面行驶时桥壳发生变形，影响传动部件的正常啮合。
