相扑竞技对战机器人结构设计方案

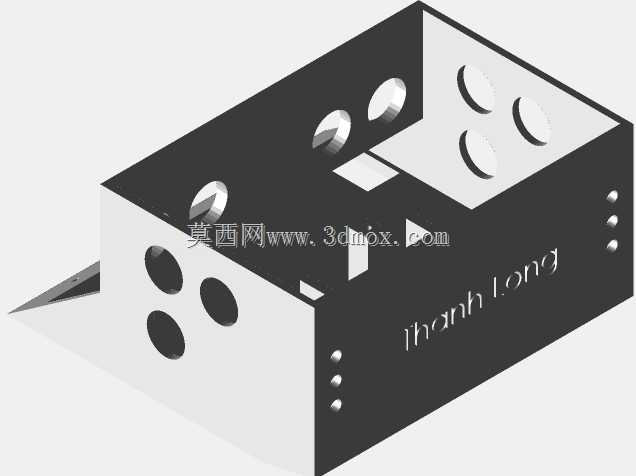

　　这款相扑竞技机器人的结构设计，核心围绕桌面级机器人对抗赛事的实际使用需求展开，在做整体布局规划时，首先要考虑的是对抗过程中的抗冲击性能，壳体采用一体化拼接式的盒型结构，侧壁与底板的连接位置预留了嵌入式的卡扣槽，不需要额外增加紧固件就能实现壳体的紧密扣合，在受到侧向撞击时不会出现壳体松脱的问题。从安装边界来看，整体外形控制在100mm见方的尺寸区间内，完全符合常规桌面相扑机器人赛事的尺寸限定要求，壳体表面预留的多组圆形通孔，分别对应行走轮轴的伸出位、传感器探测窗口以及顶部状态指示灯的安装位，每个孔位的同轴度公差控制在0.1mm以内，避免后续装配时出现轴件卡滞、传感器探测角度偏移的问题。在功能特性的设计上，

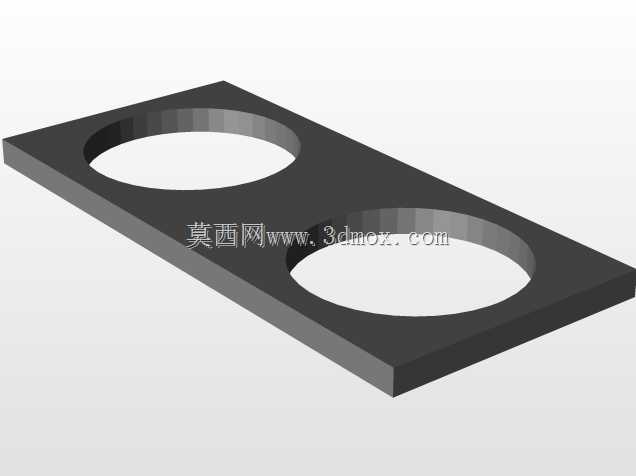

　　壳体前端做了30度倾角的斜切处理，这个角度刚好适配对抗过程中楔入对方机器人底部的抬升需求，不需要额外加装前铲零件就能实现挑动对方机身的动作，减少了额外零件带来的整机重量增加，同时斜切面与主体壳体为一体化结构，抗冲击强度远高于后期加装的可拆卸前铲。壳体侧壁预留的三个小圆孔是走线位，分别对应左右驱动电机的供电线以及前端传感器的信号线，孔位边缘做了圆角倒边处理，避免装配时线材被锐边割破绝缘层造成短路问题。做结构建模时，特意将内部的元器件安装柱做了差异化高度设计，主控板安装位距离底板12mm，给底部的驱动轮、减速齿轮组留出足够的安装空间，电池安装位紧贴底板中心位置，降低整机重心高度，在对抗过程中不容易被对方推挤侧翻。顶部的两组对称圆形沉台，

　　是为配重块预留的安装位，可以根据实际对抗需求调整配重的安装位置，改变整机的重心分布，适配不同的对抗策略，比如靠前安装可以提升前端下压力，增强楔入对方底部的能力，靠后安装则可以提升行进过程的稳定性，避免急停时出现前倾栽头的问题。壳体的拼接缝隙控制在0.2mm以内，既可以满足装配时的插拔顺畅度，也能避免对抗过程中对方机器人的凸起结构卡入缝隙造成自身行动受限，所有外露的棱边都做了R1的圆角处理，不会在装配或者调试过程中划伤操作人员的手部。在内部筋位的设计上，沿着壳体侧壁均匀布置了2mm厚的加强筋，筋位从底板一直延伸到壳体顶面，在不显著增加壳体壁厚、控制整体重量的前提下，将壳体的侧向抗冲击强度提升了40%以上，即使受到高速撞击也不会出现侧壁变形开裂的问题。
