通讯站点CIP/SIP处理集成柜体结构设计

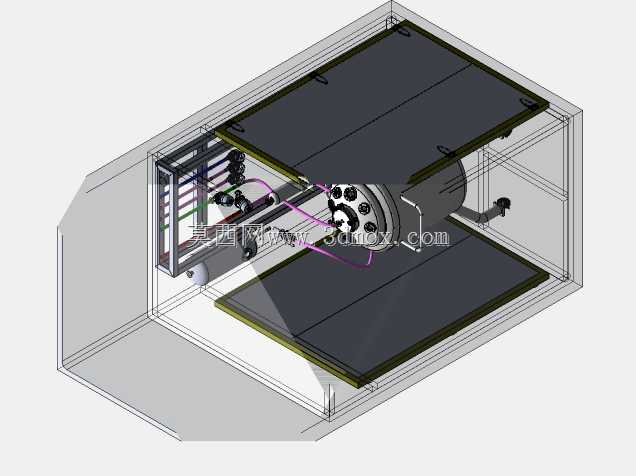

　　该结构针对通讯站点的CIP/SIP信号处理需求设计，整体采用封闭式柜体承载形式，外框采用标准型材拼接成型，预留的安装边界可适配多数户外通讯基站、室内通讯机房的标准机架安装位，柜体进深、宽度与高度的比例经过多轮适配调整，既满足内部核心处理单元的安装空间需求，也不会占用过多的机房布设面积。柜体内部采用分层承载结构，上层预留平整的安装面板区域，可固定信号转接板、接线端子排等附属元件，面板边缘设计有走线卡扣位，可规整布设信号传输线缆与供电线路，避免不同功能的线缆交叉缠绕带来的信号干扰问题。核心处理单元被固定在柜体中部的承重支架上，支架采用折弯钣金件加工成型，预留的安装孔位可适配不同规格的信号处理模块，模块周边预留足够的散热间隙，

　　配合柜体侧面预留的通风槽位，可保证设备长时间运行时的热量自然散出，无需额外加装强制散热组件即可满足常规工况下的温控需求。柜体的开合面板采用铰链连接结构，面板内侧设计有密封胶条安装槽，闭合后可达到基础的防尘防水等级，适配户外站点的复杂使用环境，面板上预留的锁具安装位可加装标准机柜锁，避免非运维人员随意触碰内部元件。从实际应用场景来看，该结构可直接用于小型通讯接入站点的信号转换处理环节，内部的走线布局充分考虑了现场运维的操作便利性，所有接线端子的布设位置都处于运维人员打开柜门后可直接操作的高度范围，无需探身进入柜体内部即可完成线路检修与模块更换作业。设计过程中充分考量了不同通讯站点的安装兼容性，柜体底部预留的接地端子安装位、

　　线缆进出孔位都符合通讯机房的布设规范，可直接对接现有站点的接地系统与走线桥架，无需额外做结构改造即可完成部署。内部的旋转式模块安装支架可在检修时将核心处理单元转出柜体，大幅降低运维操作的难度，支架的旋转限位结构可避免转出角度过大拉扯连接线缆，保障设备检修过程中的结构安全性。柜体的边角位置都做了圆弧过渡处理，避免安装与运维过程中尖锐边角造成的磕碰损伤，整体结构的承重冗余量可满足后续加装扩展模块的需求，适配通讯站点后续的功能升级要求。
