工业通讯设备用密封式电源箱体结构设计

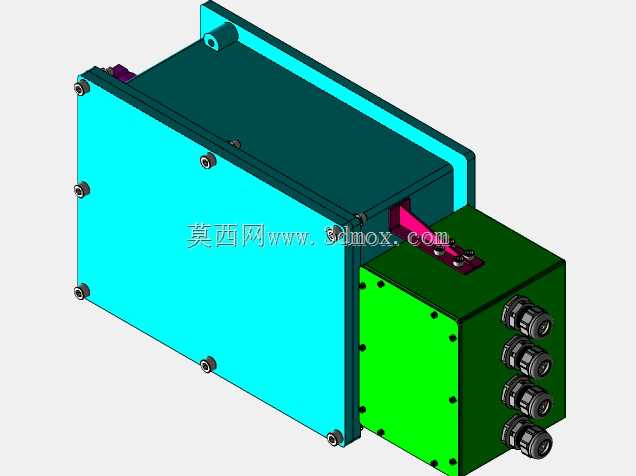

　　这款电源箱主要面向户外工业通讯站点、井下通讯中继节点、厂区分布式通讯基站这类对供电稳定性、防护等级有硬性要求的场景设计，核心作用是为通讯终端、信号放大模块、数据传输单元提供稳定的直流供电转换与配电保护，避免外界粉尘、淋水、机械磕碰对内部电源模块造成损伤。从结构设计逻辑来看，箱体采用分体式拼接布局，主腔体为大容积封闭空间，用来容纳AC-DC转换模块、滤波电路、过载保护元件，侧部延伸出独立的接线腔体，四个并排的防水航空接头作为外部线缆接入端，这种分区设计能把强电接线区域和核心电路区域物理隔开，既方便现场接线作业，也能减少接线端松动、线缆渗水对主电路的影响。主腔体的盖板采用周圈均匀布置的螺丝锁紧结构，

　　安装时可以配合密封胶条实现整腔IP65级防护，侧面预留的挂装凸耳带有安装孔，能够直接固定在通讯塔支架、设备仓侧壁、巷道壁面的安装基面上，不需要额外制作过渡安装架。接线腔体的端板同样采用螺丝固定，日常维护时只需要拆开小端盖就能完成接线紧固、端口检测，不用打开主腔体破坏整体密封性能。从安装边界来看，箱体整体为长方体构型，主腔体的长宽高比例适配主流150W-300W工业电源模块的安装尺寸，内部预留了20mm的走线间隙，方便内部线束整理与散热风道预留，侧部接线端向外突出的长度控制在80mm以内，不会因为外接接头占用过多安装纵深，适配狭窄的设备仓安装空间。箱体边角做了小圆弧过渡处理，避免安装作业时尖锐边角划伤施工人员，

　　表面的分色设计也能直观区分主腔体与接线区，方便现场运维人员快速识别操作区域。结构设计时充分考虑了不同安装姿态的适配性，不管是垂直壁挂安装还是水平机架固定，内部的模块安装柱都能保证电源板固定牢靠，不会因为长期震动出现焊点松脱的问题，接线端的接头锁紧结构也能匹配不同线径的动力线缆与信号线缆，满足多回路输出的通讯设备供电需求。
