倾斜式螺旋给料输送装载设备结构

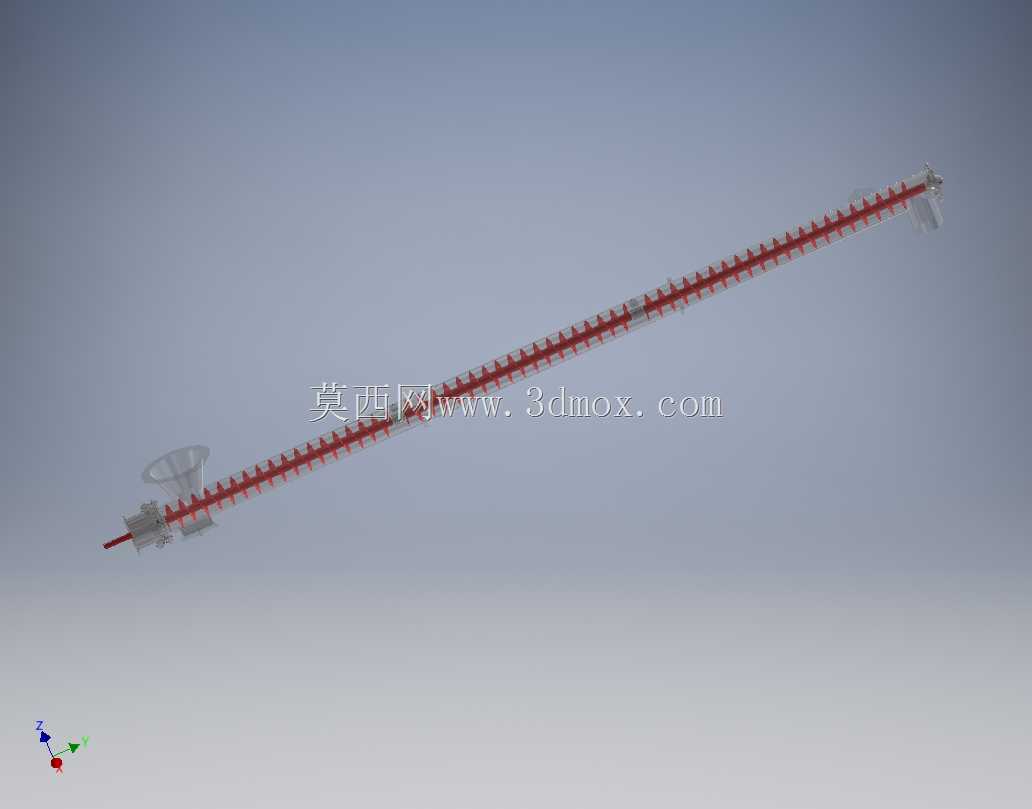

　　在散状物料处理的各类生产场景中，这类倾斜布置的螺旋装载结构是衔接料仓出料与下游受料点的核心中转设备，常见于粮食加工、建材粉料转运、化工颗粒分装、矿山散料装车等作业环节，核心作用是完成散料的密闭式连续提升与定量给料，避免敞开输送过程中的物料洒落、粉尘外溢问题，适配粉状、颗粒状、小块状等流动性适中的散状物料，不适合输送黏度大、易结块或硬度极高的大块磨琢性物料。从结构设计逻辑来看，设备整体采用长槽型筒体搭配内置连续螺旋叶片的布局，倾斜角度的设定需要结合物料安息角调整，通常布置角度控制在15度到30度区间，角度过大会导致物料下滑返流，降低输送效率，角度过小则会拉长设备布置长度，占用更多车间安装空间。筒体下端设置的接料斗结构，

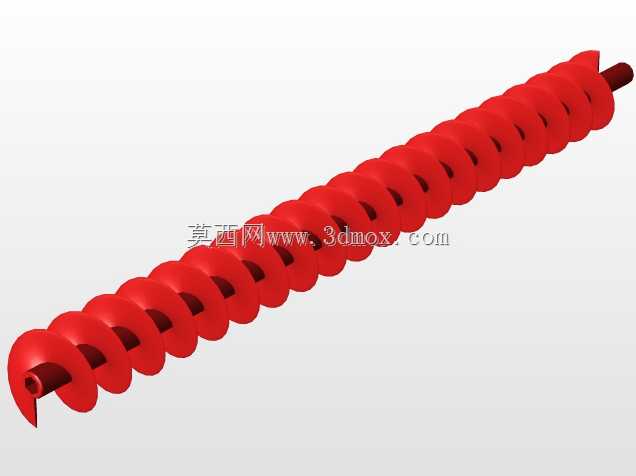

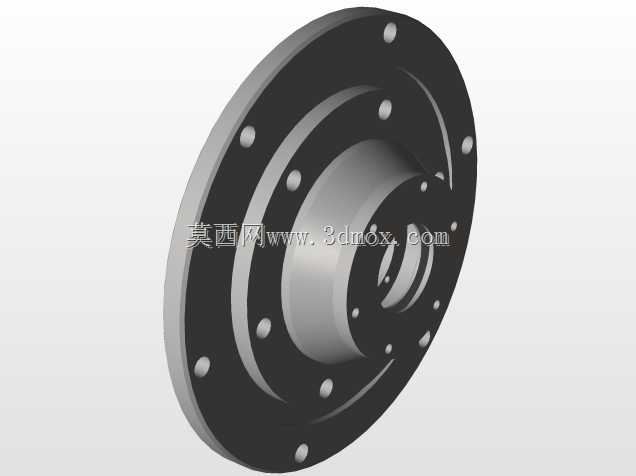

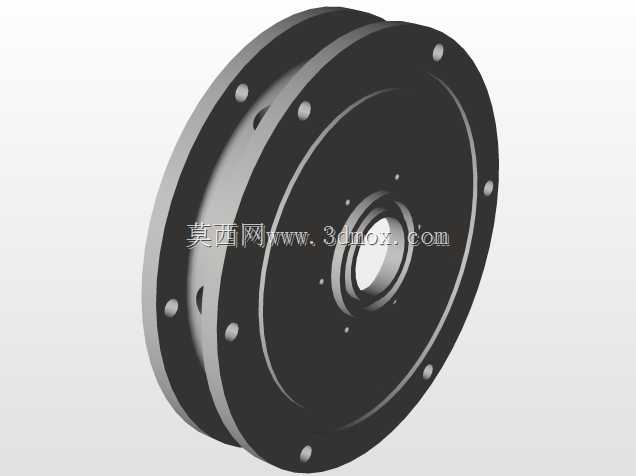

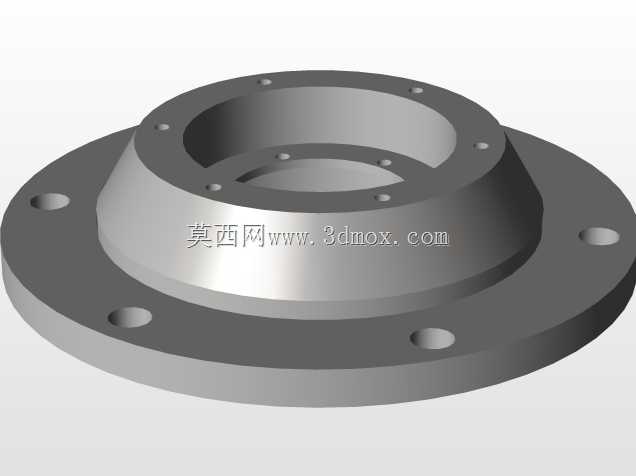

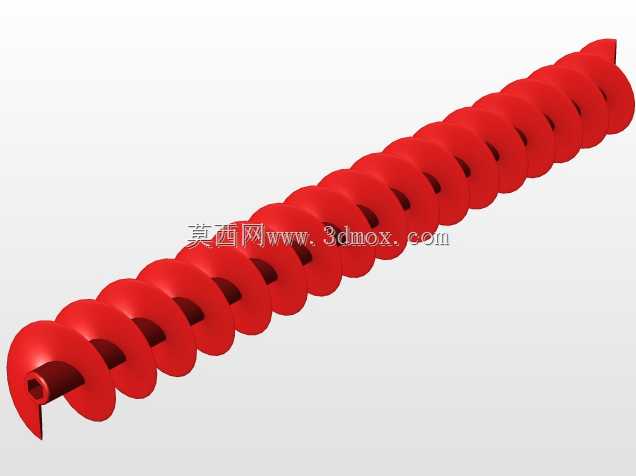

　　需要匹配上游料仓的出料口尺寸，接料斗的扩口角度要大于物料的自然堆积角，避免物料在接料位置起拱堵料，接料段的螺旋叶片通常会采用变螺距设计，进料端螺距更大，能快速将进入筒体的物料推送至输送段，防止进料口物料堆积溢出。输送段的等螺距螺旋叶片与筒体内壁保留3到5毫米的均匀间隙，间隙过小会增加叶片与筒体的磨损概率，间隙过大则会残留过多物料层，降低输送容积效率，叶片边缘通常会做耐磨堆焊处理，适配有一定磨琢性的物料输送工况。设备上端的出料口位置设置有端部轴承座与密封结构，密封件采用组合式防尘密封，避免细粉料进入轴承部位造成润滑失效，驱动端通常布置在出料侧，也就是设备的高位端，这种布置方式能让螺旋轴在工作时处于受拉状态，

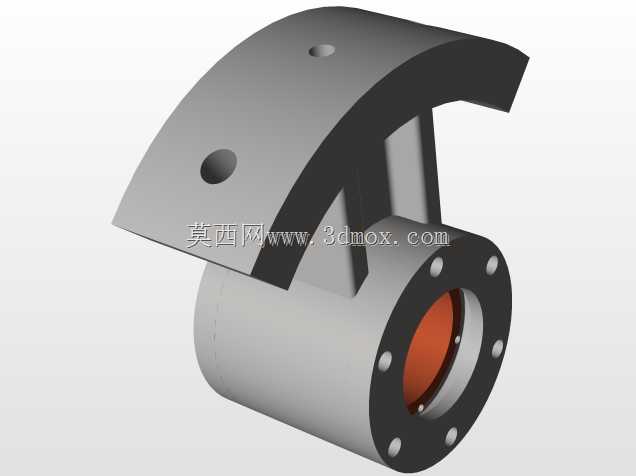

　　相比驱动端布置在进料侧的受压状态，能大幅降低螺旋轴的弯曲挠度，减少长轴运转时的径向跳动，延长中间吊挂轴承的使用寿命。安装边界方面，设备的中段需要设置2到3组可调式支撑机架，支撑点的位置要避开螺旋轴的中间吊挂轴承安装位，机架高度可根据现场装车或接料设备的高度差调整，设备整体的水平投影长度需要结合现场的布置空间核算，要预留出驱动端的电机减速机安装与维护空间，接料端要预留出与上游料仓连接的软连接安装位，避免设备运转振动传递到料仓结构。这类螺旋装载结构的输送量可通过调整螺旋轴转速、改变叶片直径来适配不同产能需求，相比皮带式装载设备，其密闭性更好，结构更紧凑，可在空间受限的车间内完成倾斜提升输送作业，布置灵活度更高。
