兼容SPD系统的自行车锁鞋夹板结构设计

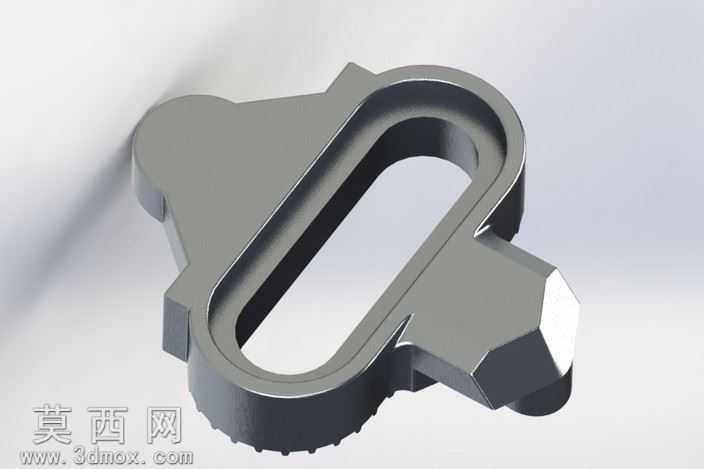

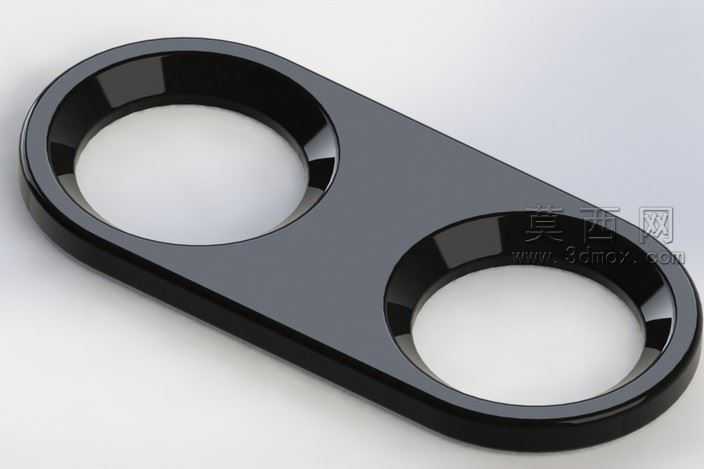

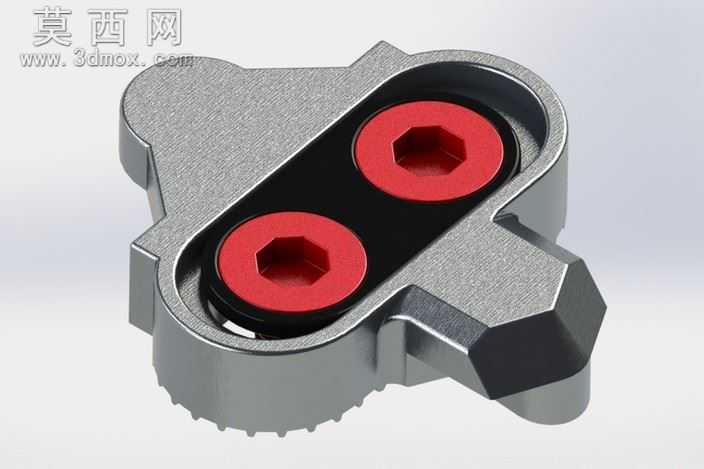

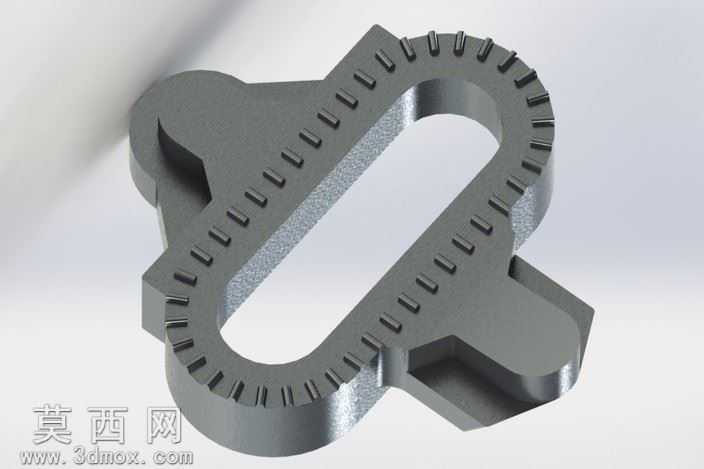

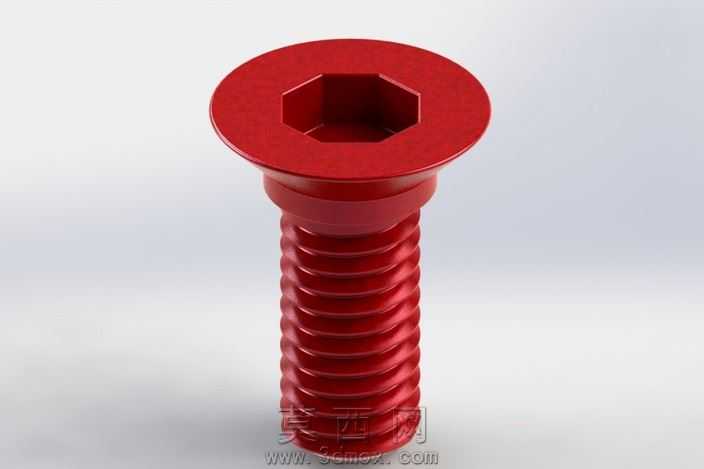

本作品为适配禧玛诺SPD骑行系统的锁鞋夹板三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于SPD踏板与锁鞋的通用适配尺寸完成基准面绘制，对夹板主体的异形轮廓进行草图约束，精准还原两侧卡接凸台的倒角、切边结构，确保与SPD踏板锁止机构的卡扣尺寸完全匹配。建模过程中对主体的沉头安装孔做了同轴度约束，两个内六角安装孔的孔距、沉台深度严格参照锁鞋安装位的通用标准设计，孔位周边做了环形凸起加强结构，避免长期锁止踩踏时出现孔位开裂的问题。材质渲染阶段，主体金属部分采用喷砂阳极氧化铝合金材质，调整金属粗糙度参数模拟真实五金件的细腻磨砂质感，对边缘切削倒角处做了高光处理，还原机加工后的金属亮边效果；中间安装区域的密封垫采用哑光黑色橡胶材质，调整漫反射参数模拟橡胶的哑光吸光特性；两个内六角螺丝的头部垫圈做了亮红色硬质阳极氧化效果，通过色彩区分强化安装区域的视觉辨识度，同时还原真实配件的色彩设计。结构设计上充分考虑骑行使用场景的受力需求，夹板主体边缘做了多段圆弧过渡，避免棱角刮擦锁鞋或骑行裤，底部卡接齿位做了等距锯齿结构，增大与踏板锁止机构的接触摩擦力，防止骑行过程中出现意外脱锁的问题；整体采用对称式结构设计，无需区分左右安装方向，降低用户安装的识别成本。设计过程中反复校验夹板与SPD踏板的锁止行程、解锁角度，确保卡入时的阻尼感与解锁时的脱开力度符合专业骑行配件的使用标准，同时兼顾日常通勤骑行与山地越野骑行的使用需求，整体模型的装配间隙、零件公差均按照五金冲压与机加工的实际生产标准设定，可直接用于配件开模生产的参考，也可用于骑行装备的结构教学演示。
