基于NX平台的休闲鞋曲面结构三维设计

　　日常穿戴类鞋品的三维结构设计，核心要平衡穿戴贴合度、结构支撑性与曲面流畅度，不同于工业零部件的规则几何建模，鞋类产品的曲面过渡直接决定后续开模的成品效果与上脚体验。在实际建模过程中，首先要确定鞋底的支撑轮廓边界，足弓位置的弧度抬升量需要匹配日常行走的受力分布，前掌区域预留足够的弯折冗余，避免后续成品在行走过程中出现应力集中导致的材料开裂。鞋身与鞋底的衔接位置采用连续曲率的曲面过渡，不能出现生硬的棱边，否则不仅影响外观质感，还会在注塑或者裁切工序中产生多余的飞边，增加后续修边的工序成本。从结构功能来看，鞋底的厚度分布遵循受力区域差异化设计，后跟位置的厚度略高于前掌，用于缓冲行走过程中的地面冲击力，

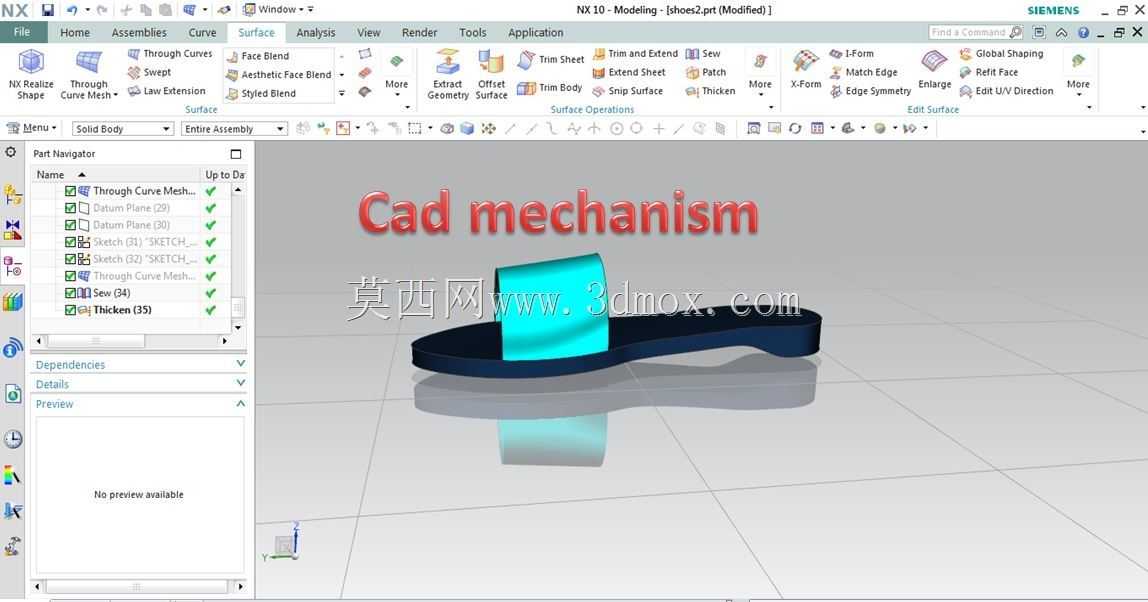

　　足弓位置的内凹曲面完全贴合人体足弓的自然弧度，提供足够的支撑力，减少长时间穿戴的疲劳感。建模过程中采用草图轮廓驱动曲面生成的思路，先绘制鞋底的侧视轮廓与俯视投影边界，通过通过曲线网格命令生成主曲面，再对边缘位置进行曲率连续的倒圆处理，保证整个外表面的G2连续，避免后续渲染或者开模后出现曲面褶皱。鞋身的包覆结构需要匹配鞋底的上边缘轮廓，两者的配合间隙控制在装配公差允许的范围内，保证后续粘合或者缝合工序中能够精准对位，不会出现错位偏移。在实际的行业应用场景中，这类鞋品三维模型可直接对接后续的模具开模工序，也可用于外观方案的迭代验证，通过调整曲面控制点就能快速修改鞋型的外观风格，不需要重新绘制基础轮廓，大幅缩短鞋品从设计到打样的周期。

　　建模时需要注意各个曲面的法向统一，避免后续生成实体或者进行加厚操作时出现几何错误，鞋底的防滑纹理区域预留出足够的设计空间，可在基础模型完成后单独添加纹理特征，不破坏主体曲面的连续性。整个模型的外形尺寸参考常规成人鞋码的比例范围，长度、宽度与高度的比例符合人体工程学要求，安装边界也就是鞋底与地面的接触平面保证完全平整，避免后续3D打印打样或者开模生产时出现放置不稳的问题。鞋身的曲面弧度充分考虑穿戴时的脚部包裹性，鞋口位置的过渡做圆滑处理，避免磨脚等穿戴不适的问题，各个结构的壁厚均匀一致，保证注塑成型时的材料流动顺畅，不会出现缩痕或者填充不足的缺陷。
