气动夹持执行机构三维结构设计

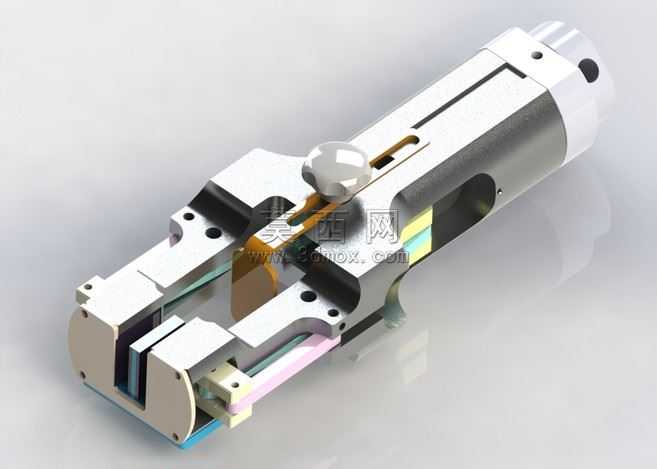

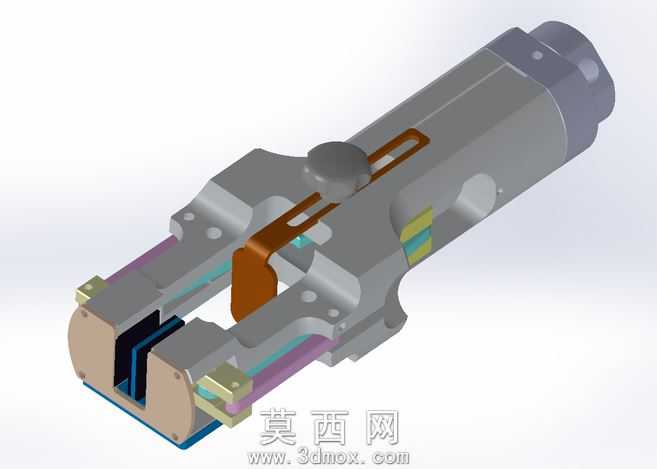

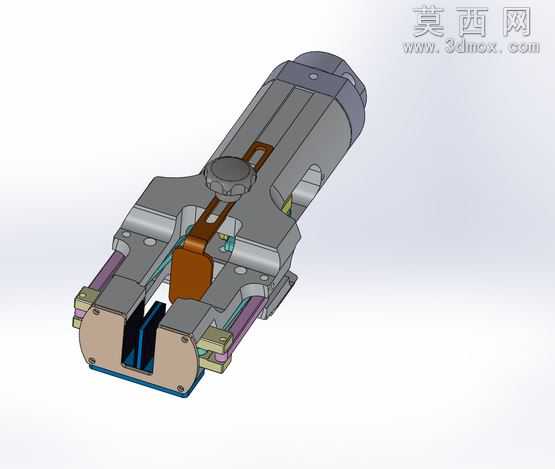

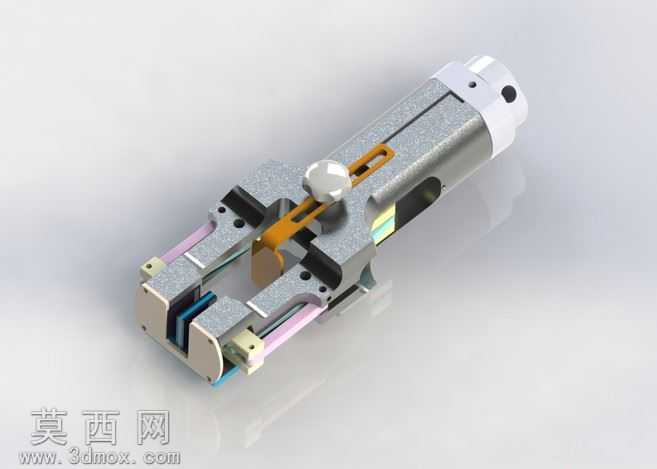

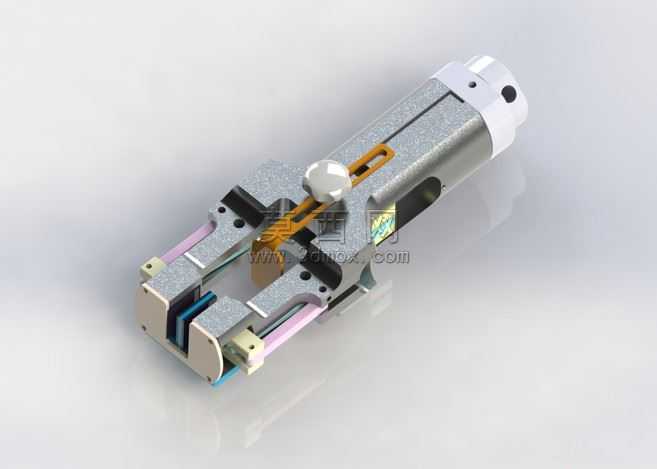

本作品为气动驱动的夹持执行机构三维模型，建模过程中严格遵循机械设计的公差配合原则，对每一处装配结构都做了精准的尺寸约束，确保各运动部件之间无干涉、装配逻辑符合实际生产加工要求。模型整体采用柱式主体布局，将气动驱动的腔体集成在主体圆柱结构内部，有效压缩了机构的整体体积，适配狭小安装空间的使用场景。外观渲染阶段，针对不同部件的材质特性做了区分处理：主体金属结构部分采用磨砂银灰色金属材质，还原了铝合金阳极氧化后的细腻哑光质感，表面添加了细微的颗粒纹理提升真实感；夹爪末端的接触垫块采用淡紫色工程塑料材质，模拟聚氨酯缓冲垫的视觉效果，既可以区分功能部件，也能体现夹持作业中对工件表面的防护设计；传动联动的杆件部分做了黄铜色金属质感处理，清晰展示内部的力传递路径；端部的端盖采用亮白色工程塑料材质，和主体金属部分形成明确的视觉区分。结构设计上，采用平行夹爪的运动形式，通过内部的气动活塞推动联动杆件，带动两侧夹爪做同步的开合运动，夹爪上预留了多组安装孔位，可根据不同的夹持工件形状更换适配的夹头垫块，拓展了机构的适用范围。设计思路围绕气动执行元件的紧凑化、模块化展开，将气路接口、传动结构、夹持端全部整合在一体化的主体结构上，减少了零散部件的数量，降低了装配和后期维护的难度，模型的每一处倒角、孔位、卡槽都做了细节还原，没有省略工艺结构，可直接用于气动工装方案的展示、教学演示以及后续的工程出图参考，完整还原了气动夹持机构从驱动端到执行端的全部机械结构逻辑。
