U形异形螺旋弹簧精密结构设计

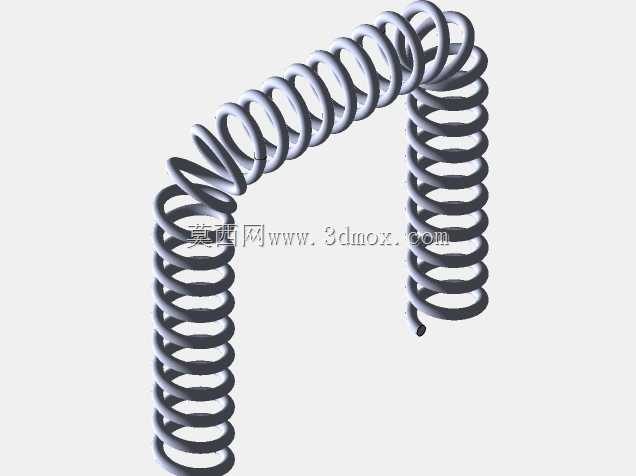

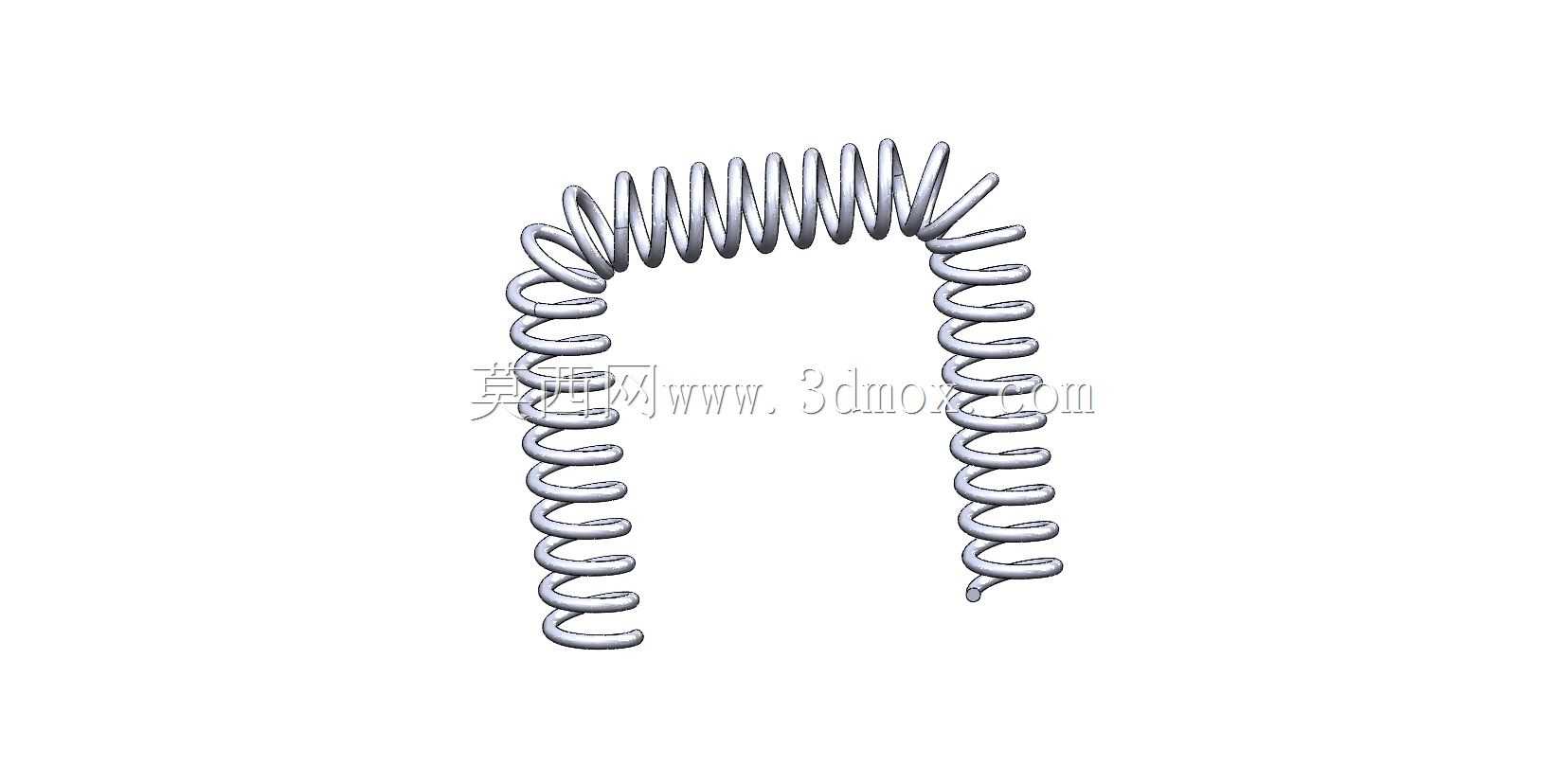

　　这类U形螺旋弹簧在消费电子、小型通讯终端的内部结构中应用十分广泛，常见于翻盖设备、滑动开合结构的复位与预紧场景，也会用在小型卡扣、按压触发机构里提供持续的弹性抵紧力，避免结构配合出现松脱、错位的问题。和常规直柱形螺旋弹簧不同，该弹簧采用连续簧丝弯折成型，整体呈U形布局，两个直臂段的螺旋圈数、节距保持一致，弯折过渡段的簧丝曲率经过专门调整，不会出现应力集中导致的早期断裂问题。从设计逻辑来看，做这类异形弹簧首先要确认安装空间的边界尺寸，两个直臂的中心距、直臂段的有效工作长度、簧丝直径、弹簧中径都要和安装槽位的尺寸匹配，避免装配后出现卡滞、偏磨的情况。过渡圆弧段的曲率半径不能过小，否则簧丝在弯折成型时会出现表层裂纹，

　　后续反复受力过程中容易从弯折位置断裂，同时要保证两个直臂段的螺旋轴线平行度公差控制在合理范围，不然装配后弹簧受力不均，会出现单侧弹力衰减快、工作行程卡涩的问题。在功能特性上，该弹簧两个直臂可分别提供独立的轴向弹力，同时U形整体结构可提供一定的开合方向复位力，相比两个独立直弹簧搭配定位销的结构，省去了额外的定位零件，装配工序更简单，整体占用的安装空间也更小，非常适合内部空间紧凑的小型电子设备。设计时还要考虑弹簧的预压量设置，装配完成后的预压长度要保证弹簧不会从安装槽内脱出，最大工作压缩量要控制在簧丝材料的许用变形范围内，避免出现塑性变形导致弹力失效。簧丝的端部采用并圈磨平处理，和配合零件的接触面贴合度更好，不会出现端部刮擦安装槽壁、

　　工作过程中异响的问题。实际选型应用时，要根据需要的复位力大小调整簧丝直径和弹簧中径，簧丝越粗、中径越小，弹簧的刚度越大，能提供的抵紧力越强，但对应的工作行程会相应减小，需要结合实际结构的开合行程、需要的预紧力大小做匹配调整，同时要确认弹簧的表面处理方式，在潮湿或者有汗液接触的使用场景下，要做镀镍或者钝化处理，避免簧丝生锈影响弹力稳定性和使用寿命。
