双链轮滚子链传动组件三维设计

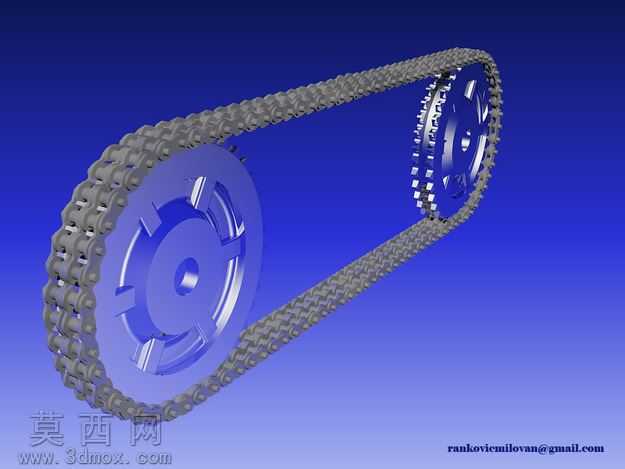

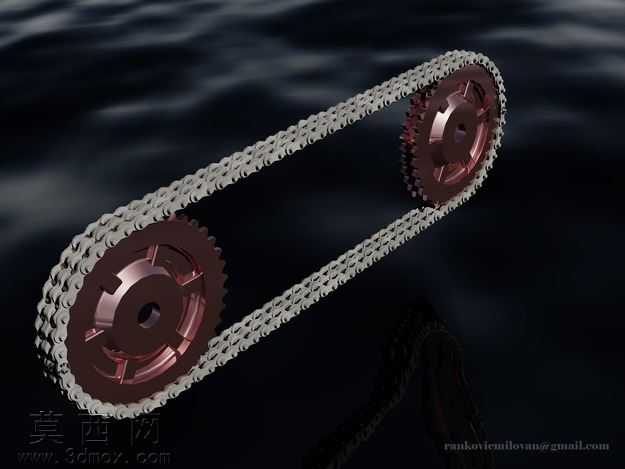

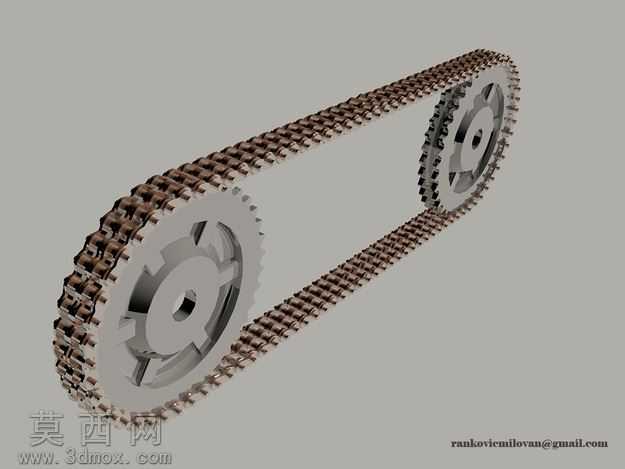

本作品为链传动组件的三维设计成果，建模阶段严格遵循机械设计标准中链传动的啮合参数规范，首先完成两个同规格链轮的参数化建模：精准还原链轮的齿廓曲线，采用三圆弧一直线的标准齿形绘制逻辑，逐一定位齿根圆弧、工作段圆弧、齿顶圆弧的衔接点位，保证每个轮齿的齿距、齿厚、齿槽深度完全一致，同时还原链轮轮毂的轴孔、键槽、辐板减重结构，以及轮毂端面的加强凸台细节，确保链轮结构符合实际加工的工艺合理性。随后完成配套滚子链的建模，按照对应链轮的节距参数，逐个构建内链板、外链板、销轴、套筒、滚子的独立零件，还原链板的冲压成型轮廓、销轴与链板的过盈配合结构、套筒与滚子的间隙配合关系，再按照链节的铰接逻辑完成整圈链条的阵列装配，调整链条与两个链轮的啮合包角，保证每个链节的滚子都能准确嵌入对应链轮的齿槽内，无错位、无干涉，还原链传动的张紧状态。材质与渲染阶段，为链轮赋予金属材质，模拟调质处理后的合金钢表面质感，调整金属粗糙度参数体现机加工后的细微纹理，轮齿啮合区域做轻微的磨损质感处理提升真实感；为链条的链板赋予冲压钢材的哑光金属质感，销轴、滚子部分做稍亮的金属光泽处理，区分不同零件的材质差异；场景采用深色渐变背景，搭配柔和的侧方打光，突出链轮与链条的结构轮廓与金属质感，清晰展现链传动的啮合状态。设计过程中重点校验了链节与链轮的运动干涉情况，调整了中心距参数保证链条张紧度合理，还原了链传动可远距离传递动力、传动比准确的结构特性，整体模型结构完整，细节还原度高，可用于机械原理教学演示、传动方案可视化展示等场景。
