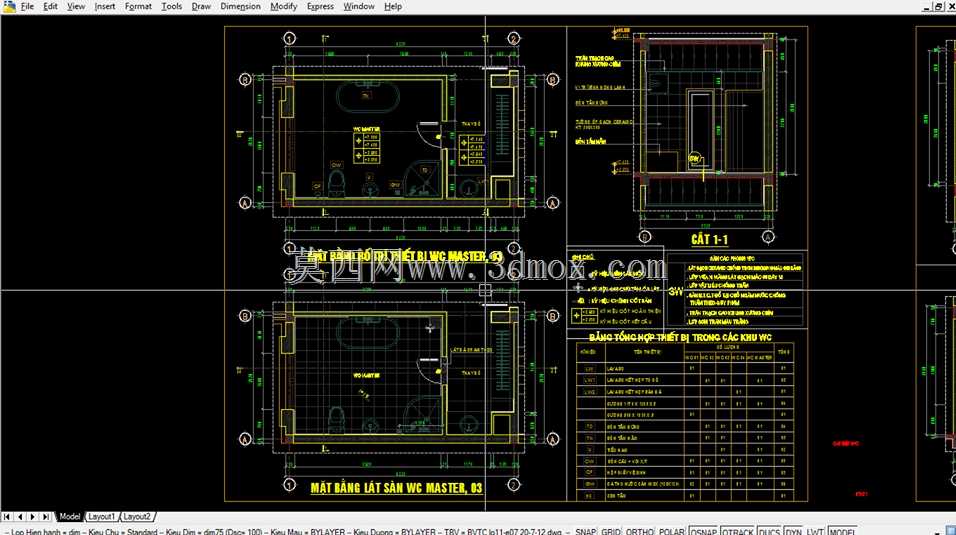

住宅卫生间平面布局施工CAD设计图纸

　　这套图纸聚焦住宅套内卫生间的平面布局设计，覆盖了主卫空间的完整施工表达逻辑，从日常卫浴使用的动线规划出发，将如厕、洗漱、淋浴三类核心功能区的排布做了精细化的尺寸推敲。图纸中明确标注了各功能区的净空边界，比如如厕区预留的操作空间充分考虑了人体工程学要求，避免使用过程中出现肢体磕碰的问题；淋浴区的挡水边界、地漏定位都做了明确的点位标注，能直接指导现场的防水施工与管线预埋。从设计思路上看，这套布局优先保障了空间的通行顺畅度，入口处的动线没有设置多余遮挡，开门后不会直接正对卫浴洁具，兼顾了使用隐私与进出便利性。墙面的管线预留点位也在图纸中做了对应标注，包括给水口的高度定位、排水立管的包封尺寸，既满足洁具安装的接口要求，

　　也预留了足够的检修操作空间。图纸里的平面大样还细化了洁具的安装定位尺寸，比如台盆的悬挑长度、坐便器的中心距墙面距离，都严格遵循民用建筑卫浴空间的设计规范，施工人员拿到图纸后可以直接放线定位，不需要二次做尺寸换算。不同剖面的索引标注清晰对应了立面施工的节点要求，比如卫生间的降板范围、地面找坡的坡度方向，都在平面图纸中做了明确标识，能有效避免施工过程中出现坡向错误导致的地面积水问题。整体布局没有做冗余的造型设计，所有空间划分都围绕实际使用需求展开，小面积空间下也实现了功能的完整覆盖，同时预留了置物收纳的安装位置，兼顾实用性与空间整洁度。
