编织车间电动卷材存储转运架

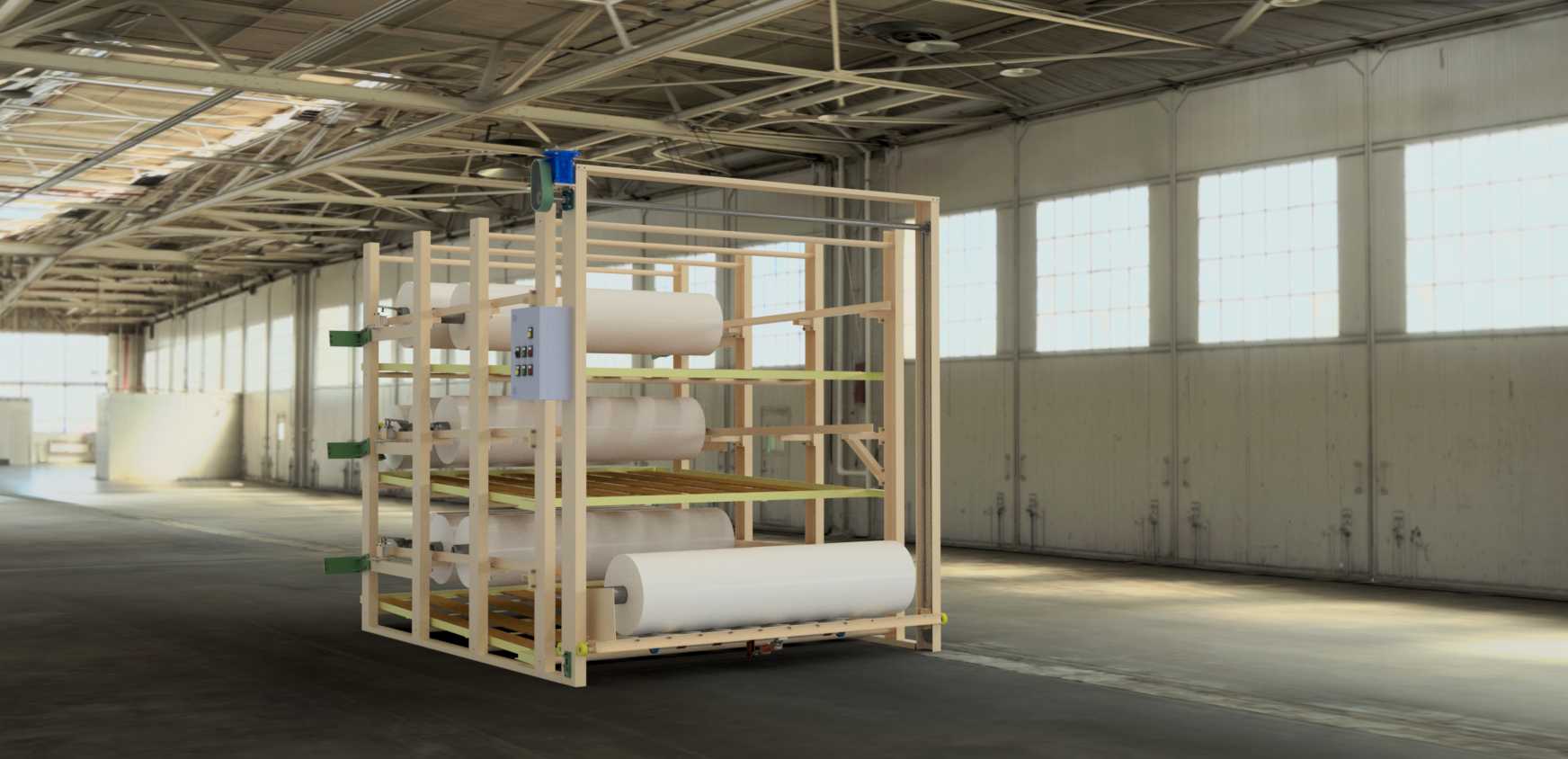

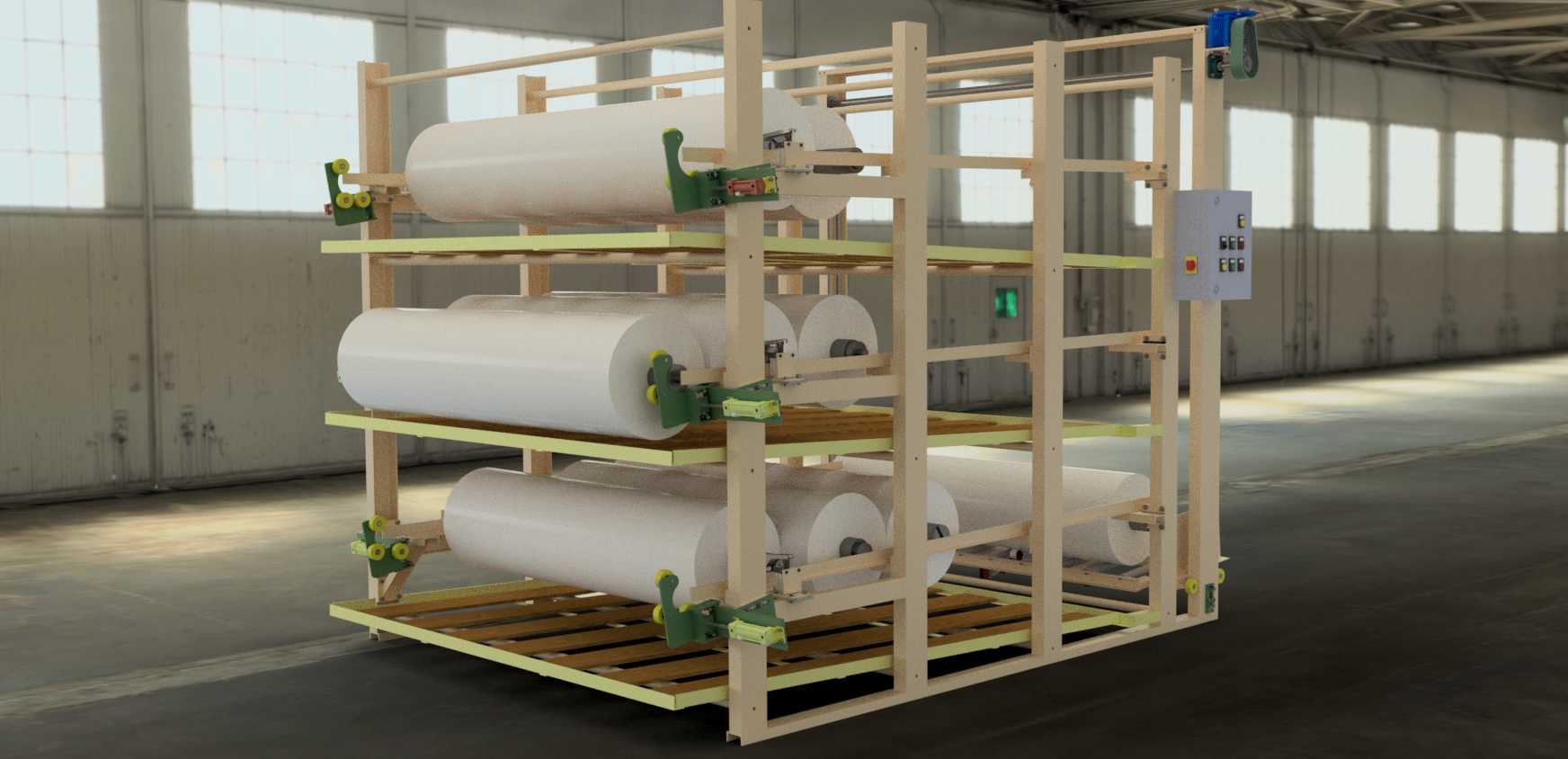

　　这套电动储物架的结构方案，是针对纺织、编织、柔性卷材生产车间里大重量布卷、纸卷、编织料卷的暂存与工位转运需求搭建的，日常落地场景集中在织造车间成品下线暂存区、后道裁切工序上料缓冲区，替代传统平铺堆垛、人工叉车反复挑卷的作业模式。整套架体采用方管焊接的框架式承载结构，主立柱沿进深方向对称布置，横向分层设置承载托梁，每层托位都配套带V型定位槽的承托座，刚好卡住圆柱形卷材的两端轴颈或者卷材外圆，避免卷材在架体移动、层位升降过程中出现轴向窜动、滚落偏移。架体底层预留了电动行走驱动组件的安装空间，侧边布置的升降导向立柱配合电动提升机构，可以带动整排层架或者单个卷材托位沿竖直导轨完成升降对位，不需要作业人员手动抬动重量数百公斤的大直径卷材。

　　从安装边界的尺寸逻辑来看，架体的整体宽度适配车间标准3米通道的转弯半径要求，架体总高度控制在车间常规照明桥架、通风管道的下方安全距离内，每层托位的竖向间距按照车间常用最大卷材直径预留余量，既不会因为层间距过小放不进满卷料，也不会因为层间距过大浪费竖向存储空间。架体底部配置的行走轮组兼顾直行与小半径转向，轮压参数按照满架承载四层卷材的总重量校核，架体侧边设置的防护栏与端部限位挡块，在卷材推入托位时起到硬限位作用，避免卷材推送过位冲出架体。设计过程中首先把卷材的存取动线放在首位：传统静态货架存放卷材时，上层卷材必须靠叉车举高取放，通道占用宽度大，小批量多批次换卷时叉车反复走位效率极低，这套带电动行走与辅助升降功能的架体，

　　可以直接整体移动到裁切设备的上料工位旁，架体自身的提升机构把对应层位的卷材抬升到和设备上料轴同轴的高度，作业人员只需对位穿轴就能完成上料，省去了叉车二次转运的环节。架体的层托位置做了模块化拆分，每个托位的支撑块都可以根据卷材的直径、轴长调整横向安装位置，兼容不同幅宽编织卷材的存放需求，框架的受力点全部集中在主立柱与底部底梁的焊接节点上，建模时对满载工况下的框架挠度做了校核，保证中层满载时架体的变形量不会影响升降导轨的配合精度。架体端部预留的驱动组件安装位，可以适配不同功率的减速电机与传动链条布置，侧边的控制盒安装位置避开了卷材吊装的作业路径，防止上下料过程中磕碰操作元件。
