手机固定夹持骨性基座结构设计

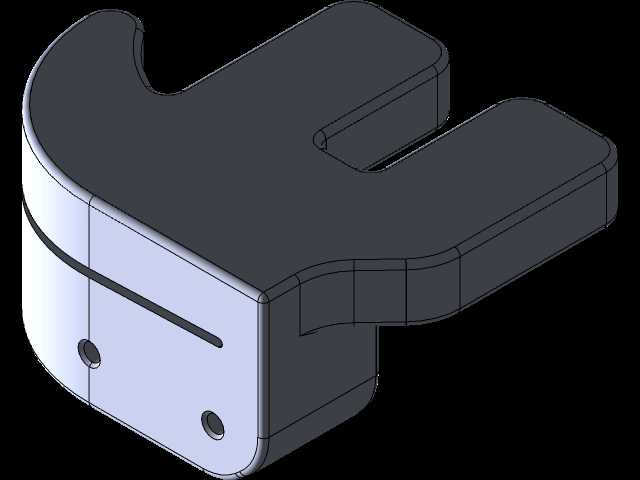

　　该骨性基座属于手持通讯终端配套的夹持定位构件，整体采用U型开口式布局，主体轮廓为带圆角过渡的块状结构，前端设置两处对称的弧形卡位槽，可对应嵌入手机侧边的装配位，基座下部为平整安装面，预留两个同轴定位孔，用于穿设锁紧螺钉完成与外部支架、桌面固定座或车载夹持工装的连接。

　　从实际使用场景来看，这类基座多用于桌面手机展示架、直播固定支架、车载导航夹持座以及产线手机测试工位的定位工装：在直播场景中，基座作为夹持总成的底部承托件，承担手机下半部分的竖向承重，U型开口直接避让手机充电接口与侧边按键，不会遮挡线材插拔；在产线测试工位，基座安装在测试治具台面上，作业员将手机沿开口推入即可完成粗定位，两个定位孔与治具定位销配合后，基座自身不会出现横向窜动，手机摄像头、屏幕测试位的相对位置精度可稳定保持。

　　结构设计层面，基座整体壁厚均匀，外轮廓所有棱边均做R角过渡，既避免注塑成型后出现应力集中导致的开裂，也消除装配时刮伤手机外壳的风险；上部U型卡槽的内侧壁预留微量弹性变形空间，卡槽入口处做导向斜角，手机推入时可顺着斜面滑入卡位，无需额外施加较大按压力；下部的两个安装孔采用沉孔设计，螺钉锁紧后头部完全沉入基座端面以下，不会凸出平面影响放置平整度。基座侧面设置的横向凹槽为加强筋让位结构，既可以提升基座整体的抗弯折强度，也能减少塑胶材料的实际用量，降低成型冷却后的收缩变形量。

　　安装边界方面，基座底部平面为全贴合安装面，装配时需保证对接支架的台面平面度不大于0.1mm，两个安装孔的孔距公差控制在±0.05mm即可完成互换装配；U型卡槽的开口宽度匹配对应型号手机的机身厚度，卡槽深度覆盖手机侧边1/3高度，既保证夹持后手机不会出现侧向滑脱，也不会过度包裹机身影响散热。基座整体高度控制在较低范围，重心偏下，装配后整机的稳定性更好，即使手机屏幕受到触碰操作，夹持总成也不会出现倾覆。建模过程中所有配合面均保留合理的装配间隙，塑胶件的拔模斜度统一设置在侧壁非配合区域，不会影响卡槽与手机的贴合精度，后续开模时可直接基于该三维结构拆分型腔，无需额外做大量结构修正。
