方管焊接CNC机架承载框架结构

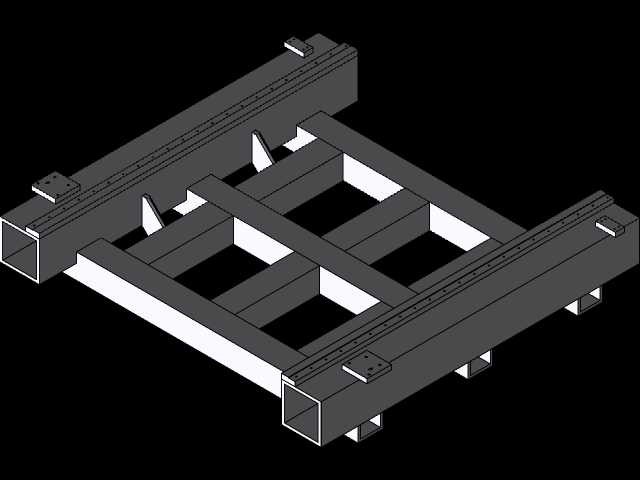

　　这套框架结构面向小型数控加工设备的主机承载需求，整体采用矩形方管拼焊成型，核心作用是为运动轴、导轨、加工台面及防护外罩提供刚性安装基准。框架两侧布置通长主纵梁，方管截面沿设备长度方向延伸，梁体上表面预留成排安装孔位，可直接固定线性导轨或传动组件，孔位间距按常规导轨安装节距排布，兼顾不同行程规格的改装适配。

　　框架内部采用纵横交错的格栅式肋板布局，多道横向方管与纵向支撑梁正交焊接，将整体内腔分隔为多个矩形减重腔，既避免整板封闭结构带来的自重冗余，又通过闭合截面的连续传力路径抑制切削振动传导；斜向加强三角筋布置在主梁与内部横梁的交接节点处，针对铣削加工时主轴端产生的交变弯矩做局部补强，减少长期负载下的焊接节点疲劳变形。

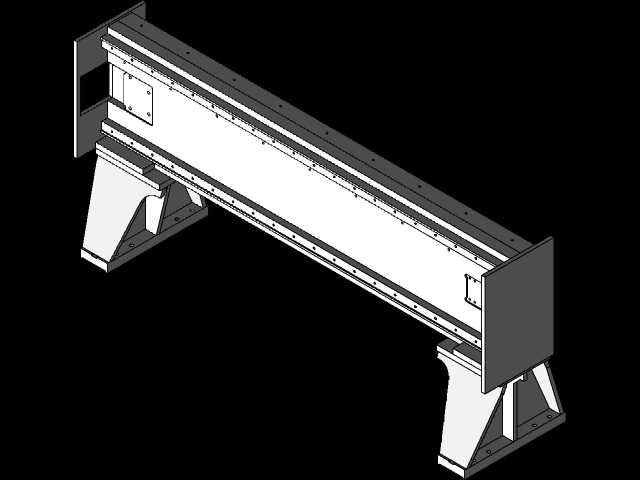

　　从安装边界来看，框架底部设置多个带孔支撑脚座，脚座板面预留地脚螺栓过孔，可配合减震垫铁调平设备整体水平，适配车间混凝土地面的安装要求；框架两端的端部安装板向外伸出，板面加工阵列通孔，用于固定端座、限位开关或拖链支架。框架顶面的镂空区域可嵌入花岗岩台面或铸铁工装板，下方空腔预留走线、排屑以及冷却管路布设空间，电气线槽、切削液回流通道都可沿方管内侧空隙排布，无需额外在机架外侧焊接附属支架。

　　设计过程中优先控制焊接变形量，所有方管拼接节点采用对称施焊工艺预留加工余量，导轨安装面在焊后经整体时效处理再做铣削精加工，保证两纵梁的平行度与平面度公差。框架的整体长宽尺寸适配桌面级小型加工中心的布局，外围轮廓不会超出常规车间设备进门尺寸，吊装时可直接通过底部脚座的叉车位转运，无需额外设计吊装吊耳。这类机架结构同时可迁移应用到小型雕刻机、点胶设备、检测工作台的底座设计中，格栅式内腔也方便后期加装配重块、电气安装板等附属部件，结构改型时仅需调整内部横肋的间距即可适配不同负载等级的使用需求。
