适用于小孔钻铰铣工序的专用工装夹具

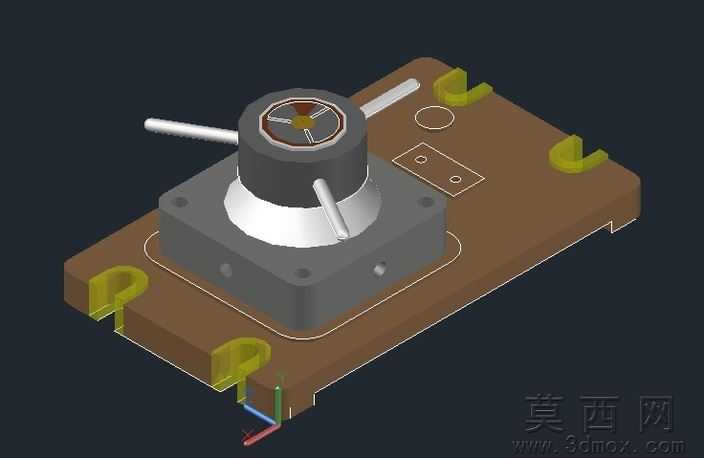

本模型为针对小规格孔类加工工序设计的专用铣削夹具，整体采用三维建模软件完成全参数化设计，建模过程中严格遵循机械加工工装的设计规范，对每一处装配结构都做了公差适配的参数预留，确保后续导出工程图可直接用于生产加工参考。模型渲染阶段采用了写实工业材质方案：夹具体底座采用酚醛层压板材质表现，还原工装常用绝缘耐磨底板的哑光棕褐色质感，表面做了细微的使用磨损纹理处理，边缘的吊装定位凸耳采用半透明黄绿色工程塑料材质，模拟实际生产中尼龙防护块的视觉效果；中部的定心夹紧主体采用多层材质区分，底部安装法兰做了灰色铸铁哑光质感处理，中部的涨套锥体采用抛光不锈钢的亮银色金属质感，顶部的操作拨杆采用镀铬亮面金属材质，拨杆表面添加了细微的防滑纹理细节，整体渲染光影采用工业产品展示常用的侧上方柔光方案，清晰呈现各部件的装配层次与结构轮廓。结构设计上，该夹具采用定心涨紧式夹紧原理，通过三根径向均布的操作拨杆带动内部锥面涨套动作，可实现对小直径环形工件的快速定心与夹紧，底座上预留了多组定位销孔与安装槽位，可直接固定在铣床、钻床的工作台面上，适配小镗孔、铰孔、钻孔、轻载铣削等多道小尺寸孔加工工序，夹具的夹紧行程做了限位设计，避免涨紧力过大导致薄壁工件变形，同时在底座边缘预留了排屑缺口，可引导加工过程中的切屑顺利排出，避免切屑堆积影响定位精度。设计思路围绕小尺寸工件孔加工的装夹痛点展开，针对传统台虎钳装夹小型环形工件时定心精度差、装夹效率低的问题，采用内置锥面涨紧结构实现一键式定心夹紧，无需反复找正即可保证工件孔与加工主轴的同轴度要求，整体结构紧凑无冗余部件，各活动部件之间都预留了合理的活动间隙，避免长期使用后切屑卡滞导致夹具失效，同时兼顾了夹具的制造成本，大部分结构件都可采用常规机加工工艺完成制作，无需特殊加工设备，适配中小批量零件加工的工装使用需求。
