带式输送结构消毒作业设备三维设计

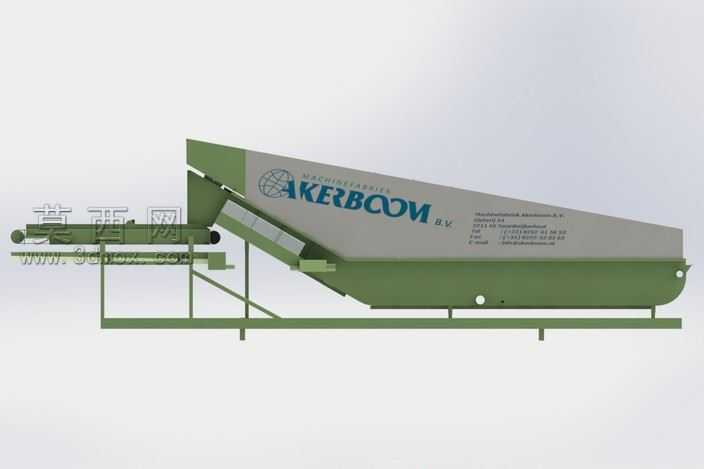

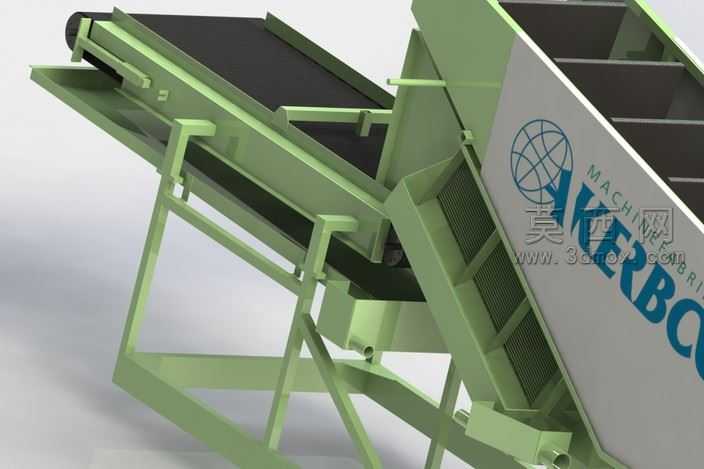

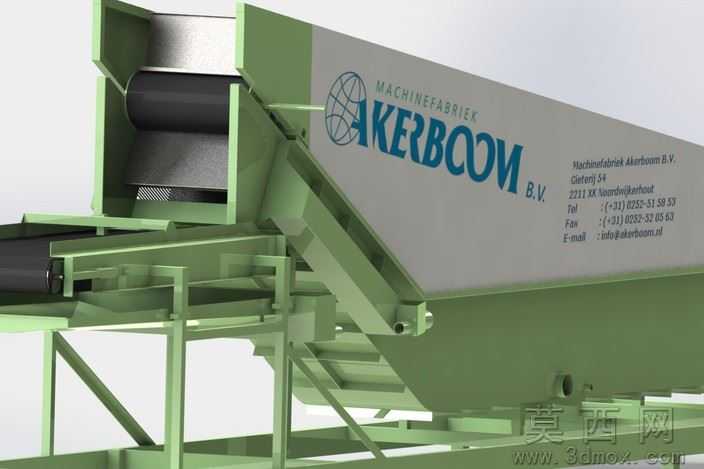

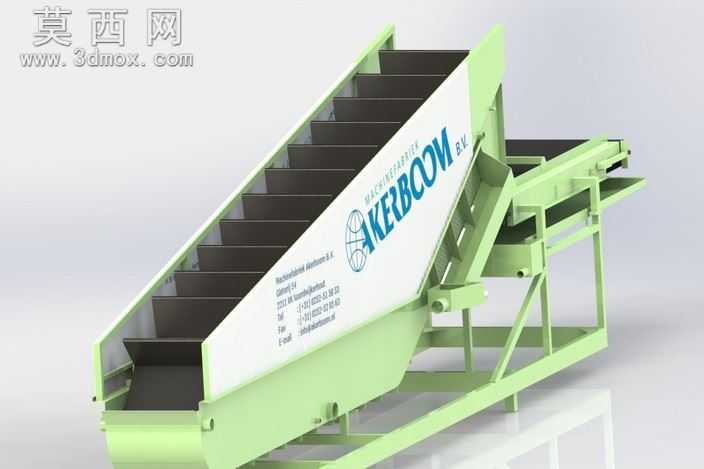

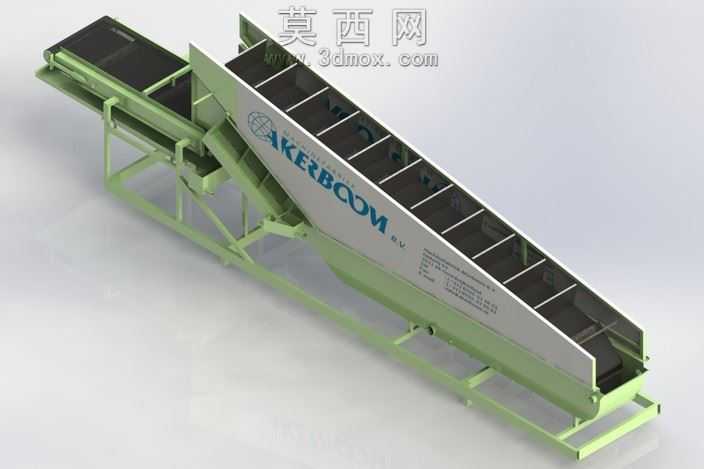

本作品为带式输送结构消毒作业设备的三维建模成果，建模过程依托三维设计软件完成全参数化构建，完整还原了设备的整体形态与各部件的装配逻辑。模型整体采用倾斜布置的带式输送主体结构，机架部分采用方管型材焊接式框架设计，建模时通过拉伸、切除、焊接构件特征逐一搭建支撑腿、横向加固梁、斜向支撑筋，精准还原了型材的截面尺寸与连接位置，各焊接节点的过渡处理贴合实际加工工艺，保证机架结构的力学合理性呈现。输送部分完整构建了主动滚筒、从动滚筒、环形输送带、侧边挡料导板结构，滚筒部分通过旋转特征生成主体轴身与端盖结构，配合轴承位的细节刻画还原转动部件的装配关系；输送带采用薄壁拉伸配合路径贴合的方式，还原了带体张紧后贴合滚筒的自然形态，表面做哑光粗糙质感处理，匹配工业输送带的材质特性，侧边挡料导板通过钣金特征建模，还原了板材折弯后的安装角度，避免物料输送过程中从侧边洒落。设备侧部的消毒功能腔体为封闭式箱体结构，建模时通过抽壳特征生成腔体主体，表面预留了标识张贴的平整区域，内部的导流、消杀组件安装位做了简化但符合装配逻辑的结构预留，箱体与机架的连接支架通过多实体装配方式完成配合，还原了螺栓连接的点位布局。渲染阶段采用工业场景常用的哑光浅军绿色作为机架的主体材质，金属部件做轻度做旧的磨砂金属质感，输送带采用黑色橡胶材质，侧部箱体采用白色哑光板材搭配蓝色印刷标识，通过环境光遮蔽效果强化各部件的层次关系，清晰展现设备的结构组成。设计过程中参考了现有百合种球消毒作业设备的实际功能逻辑，在不直接复刻现有成品的前提下，梳理了输送进料、腔体消毒、倾斜出料的完整作业流程，将机架支撑角度、滚筒安装位置、挡料板高度等关键参数做了合理匹配，保证模型呈现的结构能够支撑消毒作业的连续输送需求，各活动部件与固定机架之间预留了合理的装配间隙，符合机械设计的常规公差要求，整体模型结构完整，装配关系清晰，可作为同类消毒输送设备的结构设计参考使用。
