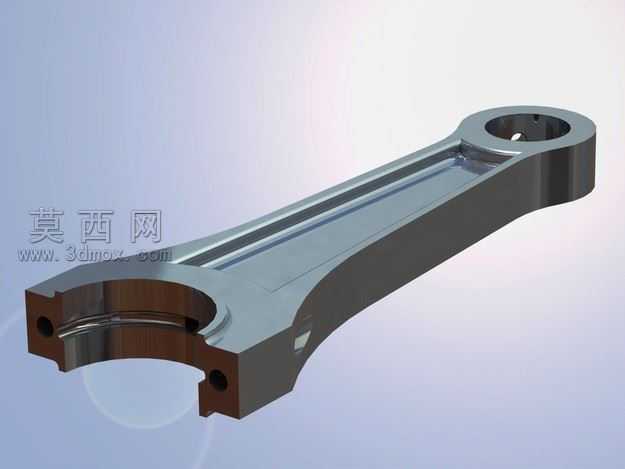

本作品为发动机核心传动部件连杆的三维设计模型,建模阶段采用SolidWorks软件完成全参数化特征构建,首先基于连杆实际工作的受力工况确定整体轮廓尺寸,分别绘制大小端环形安装孔的基准草图,通过拉伸、拔模、圆角过渡等基础特征搭建主体毛坯结构,针对杆身部分采用变截面工字梁构型设计,在保证整体结构强度的前提下尽可能降低部件自重,减少往复运动过程中的惯性损耗。建模过程中对大小端的安装孔位添加了精确的同轴度、圆柱度几何约束,孔壁预留了轴瓦安装的配合余量,同时在大端侧面设计了定位销孔与螺栓连接位,还原连杆分体式装配的真实结构特征,所有倒角、退刀槽、过渡圆角等工艺细节均按照实际机加工要求进行特征还原,避免出现无法落地生产的非工艺结构。材质渲染阶段,主体赋予高强度锻钢材质,调整金属材质的反射率、粗糙度参数,模拟锻件经精加工后的金属哑光质感,在渲染场景中添加地面反射效果,直观呈现部件的整体轮廓与表面质感,同时通过光影调整突出杆身的截面变化与大小端的结构差异。设计过程中充分考虑连杆在发动机运行过程中承受的交变拉压载荷、惯性冲击力特性,对大小端与杆身的连接过渡区域做了圆弧强化处理,避免应力集中导致的部件断裂风险,整体结构完全匹配内燃机曲柄连杆机构的装配逻辑,可直接用于发动机结构教学、运动仿真模拟、有限元受力分析等场景,模型各特征参数可编辑,能够根据不同排量发动机的设计需求快速调整尺寸参数,适配不同的动力设计方案。
