车载GPS速度跟踪中控台装置设计

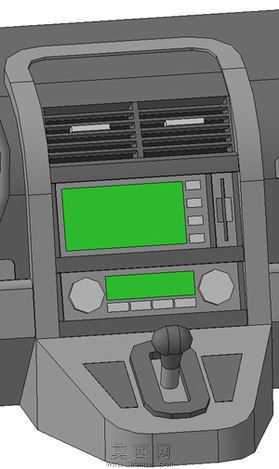

本作品为车载自动GPS速度跟踪系统的中控台集成装置三维建模成果，建模过程围绕车载中控的实际装配逻辑展开，首先依据实车中控台的空间比例搭建基础框架，精准还原中控区域的分层结构：上层预留车载空调出风口的安装位，采用对称式格栅结构建模，每一条格栅的间距、倾斜角度都参考量产车型的通风设计参数，保证结构合理性。中层为双显示屏区域，上方大尺寸显示屏采用绿色高亮材质模拟GPS追踪系统的显示界面，建模时对屏幕边框做了细微的圆角处理，还原车载屏幕的包边工艺，屏幕侧边的功能按键采用等距排列的矩形凸起结构，每个按键的边缘做0.5mm的倒角处理，模拟实体按键的触感设计；下方小尺寸长条显示屏对应车辆基础状态信息显示区域，两侧搭配多边形功能旋钮，旋钮表面做了内凹的防滑纹理建模，还原实体旋钮的操作交互设计。下层为换挡操纵区域，换挡杆采用圆润的握感造型建模，底座做了阶梯式的包围结构，周围的功能按键区域采用斜向分割的装饰面板，面板材质模拟车用哑光硬质塑料，边缘做了和中控整体匹配的弧度过渡，保证整个中控区域的造型流畅统一。建模过程中对各个部件的装配间隙做了精准控制，屏幕与边框的配合间隙、按键与面板的活动间隙、换挡杆与底座的活动间隙都控制在实车装配的合理公差范围内，同时对中控整体的曲面做了连续性处理，从两侧到中控中央的过渡曲面采用G2连续建模，避免出现生硬的棱角，还原车载内饰的圆润设计风格。材质设置上，中控主体框架采用深灰色哑光塑料材质，显示屏区域采用半亮面的玻璃材质搭配绿色自发光材质模拟屏幕点亮效果，按键区域采用稍浅一号的灰色塑料做区分，换挡杆顶部采用哑光防滑材质模拟握把的触感，出风口格栅采用和主体一致的深灰色材质，保证视觉上的整体性。整个建模过程兼顾了结构合理性与视觉还原度，既还原了车载中控的实际功能分区，也通过细节建模体现了速度跟踪系统作为车载集成设备的装配适配性，可用于车载电子设备集成方案的展示、车载内饰改装的参考以及交通追踪设备的车载适配演示。
