仪器制造车间精密手作铁砧工装

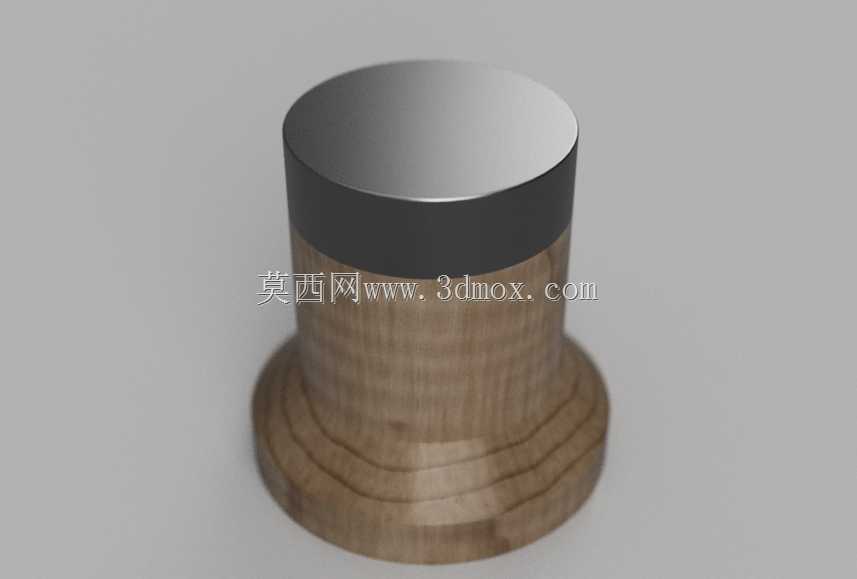

　　在精密仪器制造的小批量修配工位上，这类矮柱形铁砧承担的并不是大型锻打作业，而是为细小零件的校形、冲点、铆接、弯折和端面轻击提供刚性支撑。砧体整体采用回转式布局，下部为直径放大的圆盘底座，中部为直立圆柱支撑段，顶部为厚度充足的平整砧面，结构重心低、接触面积大，放置在木质或金属钳工台面上即可获得稳定的支撑边界。

　　从实际使用场景看，仪器仪表装配中常遇到薄金属片、小轴套、簧片、销钉和微型连接件的修整作业。工件放在砧面上，手锤或冲子施加的冲击载荷需要通过高刚性砧体迅速传递并分散，避免台面弹性吸振。底座外扩形成的法兰式轮廓，正是为了在有限高度下扩大支撑范围，使偏置敲击时不易倾覆；圆柱身段则保留足够质量，既增加惯性，也减少连续轻击时的跳动。

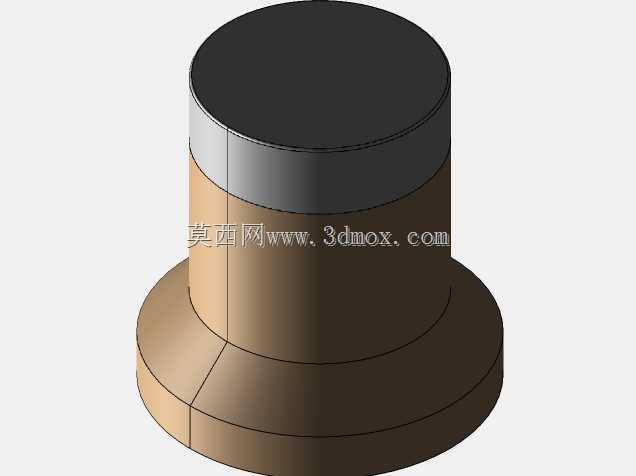

　　顶部砧面设计为完整圆形平面，边缘保留清晰过渡圆角。圆形工作面没有方向性，操作者可从任意方位取放工件，适合狭小工位上频繁换手、转动工件的作业节奏。砧面厚度大于支撑壁厚，能够承受局部接触应力；侧面分段结构则体现了不同功能区域的划分：上段深色区域可理解为高频接触和更换性较强的工作部分，下段暖色实体部分承担质量储备与稳定支撑。

　　建模时需要重点控制三处几何关系。其一是底座底面与砧面的平行度，若两平面不平行，轻击时工件会产生滑移，铆接点也容易偏斜；其二是底座外缘、柱身与顶面的同轴度，回转中心一致才能保证质量分布均匀；其三是底座与柱身交接处的过渡曲面，该处截面变化明显，冲击载荷下容易形成应力集中，圆角或锥度过渡应连续顺滑，避免出现尖角和突变台阶。

　　安装边界方面，该铁砧属于台式辅助工装，不需要地脚螺栓固定，但底面应保持平整并与工作台面可靠贴合。若用于连续冲铆，可在底座下方增加防滑垫或通过压板临时约束；若用于高精度零件校形，则应避免在砧面残留焊渣、铁屑和锤痕，必要时在工件与砧面之间垫置铜皮或软金属片，防止压伤精加工表面。

　　结构思路上，它没有复杂的运动机构，核心在于用简单几何形体实现质量、刚度、稳定性和操作可达性的平衡。较宽底座限制倾覆力矩，短粗柱身降低弯曲变形，厚顶面保证局部承载，圆润外轮廓则减少工位磕碰风险。对于三维结构设计人员，绘制此类工装时不应只追求外观比例，还应结合钳工操作高度、手臂施力方向、工件尺寸范围和台面占用面积校核整体尺度，使模型既能还原真实工位器具，也能直接服务于装配工艺布局与工位规划。
