建筑墙体与屋面线框草稿结构框架

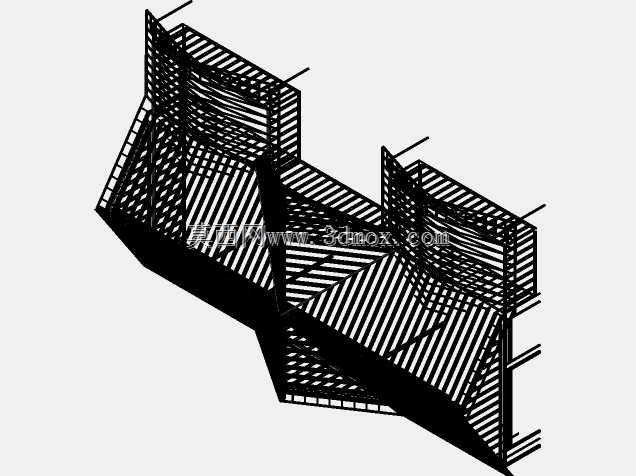

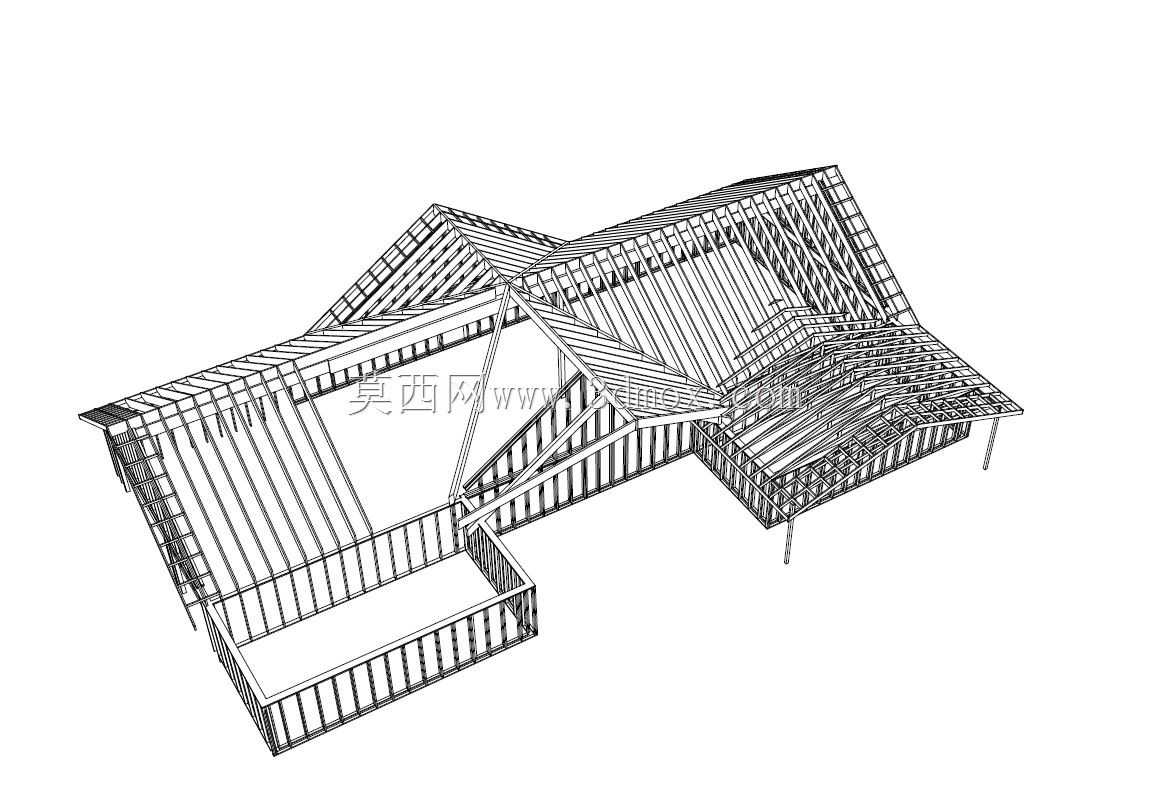

　　这套线框草稿结构以建筑墙体与屋面的空间关系为核心，采用纯骨架化的表达手法，将建筑外围护体系中的竖向承重分隔构件与顶部覆盖构件拆解为连续的杆件与网格，便于在方案初期快速校验建筑体量、开间进深、坡向转折以及构件之间的干涉关系。从结构布置来看，竖向部分通过多组平行与交错的线条勾勒出墙体走向，既包含直线段墙体，也存在转角处的折面衔接，能够反映不同功能空间之间的分隔逻辑；屋面部分则顺着建筑整体轮廓形成倾斜与转折，线条沿屋面坡度方向和水平分格方向双向展开，可直观看到屋脊、檐口以及坡面交汇位置的骨架过渡。在实际建筑方案推敲中，这类线框骨架常用于初步体量研究，结构工程师可据此判断墙柱布置是否与建筑分隔冲突，建筑设计师可核对房间净高、

　　屋面排水坡向以及外立面开窗区域的预留边界，施工深化人员也能借助清晰的空间层次理解构件安装顺序。建模时先依据建筑平面控制线确定墙体基准轴线，再沿高度方向拉伸形成竖向骨架，屋面则根据排水坡度和造型折线建立空间曲面控制线，随后将墙顶与屋面边缘进行对齐约束，保证转角处杆件连续，避免出现错位或悬空。整体外形呈现不规则折角布局，墙体高度随屋面起伏形成变化，安装边界主要集中在墙底与基础或楼面的连接面、墙顶与屋面檩条或屋面板支撑构件的交接面，以及不同折段墙体之间的转角拼接位置。线框表达省略了实体板材厚度，却保留了构件走向和空间占位，使设计者能够把注意力集中在拓扑关系上：墙体网格密度对应后续龙骨或配筋的分格节奏，屋面线条间距可映射檩条、

　　屋面板肋或装饰格栅的布置间距。对于多坡面交汇区域，骨架线条在阴角、阳角处集中交汇，此处也是防水、保温和结构连接处理的关键部位，建模中通过控制线的连续贯通，能够提前发现坡面搭接不顺、墙体顶部与屋面底口不匹配等问题。折角墙体与斜屋面相交时，需重点控制交接线的空间位置，既不能让屋面骨架侵入墙体净空，也要保证墙顶支撑长度满足构造要求。该草稿结构不追求细部节点的完整表达，而是强调建筑整体框架的可读性，适合在方案沟通、结构体系选型和空间协调性检查中使用，为后续实体墙、屋面梁、板件以及连接件的深化设计提供明确的三维基准。
