可3D打印自行车传动链条拼接结构

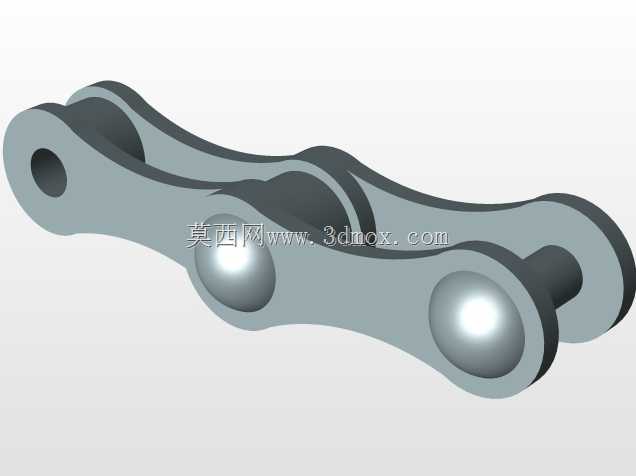

　　这套链条结构围绕自行车传动系统的实际啮合需求展开，拆分出四类可独立打印的链节组件，打印完成后通过销轴类配合逐节串联，最终形成可绕链轮弯折的闭合传动环。日常骑行工况里，链条承担脚踏曲柄与后轮飞轮之间的动力传递，链节外侧板与内侧板交替排布，每一处铰接位置都保留均匀转动间隙，绕经牙盘、飞轮齿位时可随齿形顺畅弯折，既不会因间隙过小出现卡滞，也避免间隙过大造成跳齿、传动旷量。建模时先按标准自行车链节节距锁定相邻铰接孔中心距，内外链板的厚度、链节宽度均参照常规单速车链轮啮合边界设定，链板两端铰接孔做同轴约束，组装后整链可在平面内自由弯折，也能适配小范围侧向偏摆，满足换挡时链条在不同飞轮片间移位的活动余量。拆分打印的设计思路，

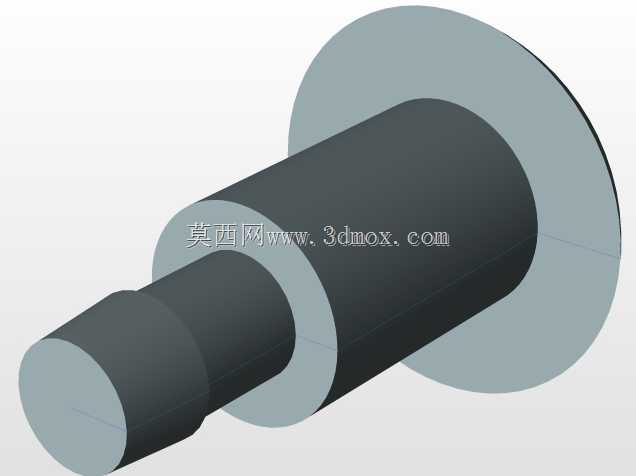

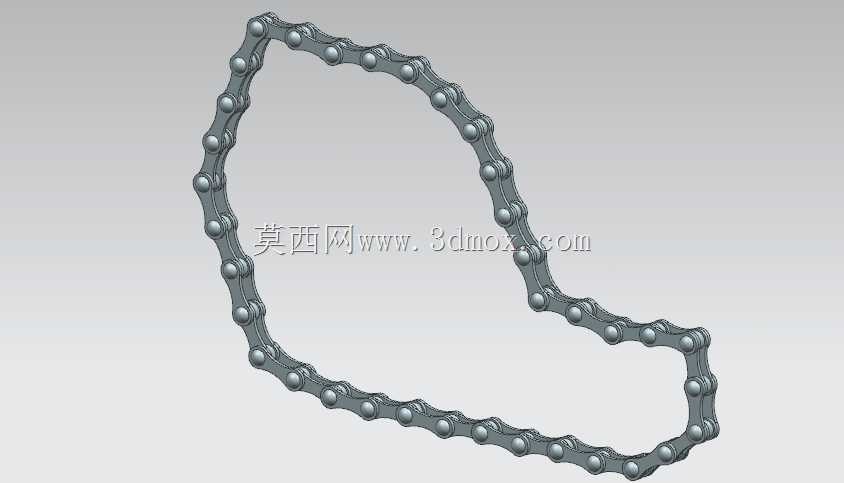

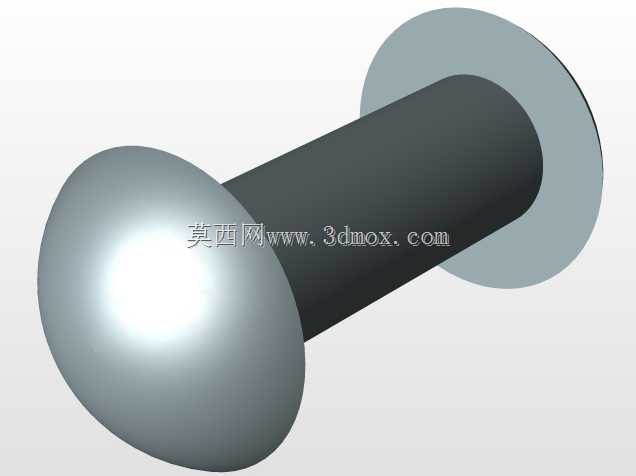

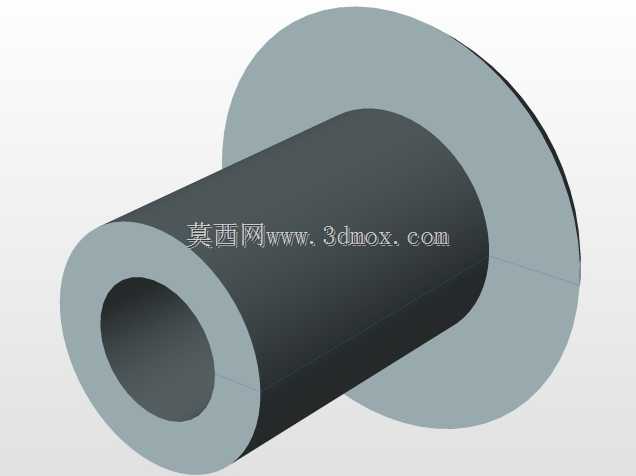

　　主要针对桌面级3D打印机成型尺寸有限的问题：整链闭环无法一次性完整打印，即便平铺输出，铰接位置的转动间隙也会被打印支撑填充锁死，拆成独立链节后，每块组件均可平放打印，铰接孔、链板轮廓无需额外支撑即可成型，打印完成后将内外链节交替扣合，穿入连接销轴完成铰接，逐节拼接至所需链长，再接合首尾形成闭环。从安装边界来看，链节总宽度需控制在牙盘齿厚与飞轮齿槽的容纳范围内，链板外侧不能与车架后叉、变速器导板发生运动干涉；铰接销轴的长度略大于链节总宽度，两端限位后既不脱出，也不阻碍链节转动。链板外形沿用常规自行车链条的圆弧收边轮廓，边缘无尖锐凸起，运转时与链轮齿面接触顺滑，拼接完成的链环可直接套在对应节距的牙盘与飞轮上，手动盘动即可验证啮合轨迹。这套结构既可为3D打印骑行教具、自行车传动演示模型提供可动样件，也能用于非标低速传动场景的链条改制，通过增减链节数量灵活调整闭环周长，适配不同轴距的传动布局。
