双列立式CAN总线通讯加热模组

　　该双列立式加热模组主要面向工业通讯机柜、CAN总线设备舱以及低温环境下的电子控制箱体，用于在低温启动或昼夜温差较大的现场维持舱内工作温度，避免通讯模块、接插件和线束因凝露、结霜或低温失效。现场布置时，模组通常贴近机柜内侧风道或电气安装板固定，利用狭长立面占用较小的柜内深度空间，使两侧发热面能够与柜内循环空气充分接触。

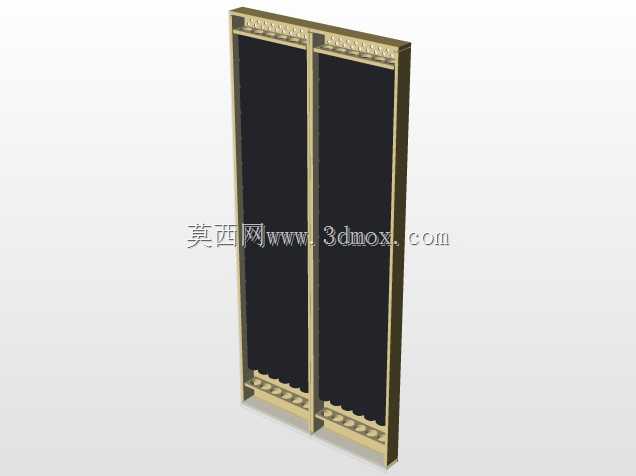

　　从结构上看，模组采用左右并列的双腔布局，外侧为连续框架，内部形成两条独立的长条形发热区域。框架上下端设置带孔位和齿形限位的安装边，既承担发热元件的定位，也提供与机柜横梁、安装板或导轨配合的固定边界。黑色发热面板占据主体立面，边缘由浅色金属框包覆，整体外形瘦高，适合在19英寸机架、PLC柜、通讯终端柜等竖向空间较充裕而横向空间紧张的位置使用。

　　建模时需要重点控制框架截面、面板厚度和两端安装孔的相对位置。外框不仅是外观件，还承担支撑、防护和热量导向作用，因此折弯边、加强边和端部封板应形成连续受力路径。双列中间分隔筋要保证两列发热区互不干涉，同时提高长框架的抗扭刚度。上下端的密集孔位可用于固定发热芯、温控元件或导流板，齿形结构则用于装配定位，防止长条部件在振动工况下窜动。

　　实际选型时，应结合柜内有效容积、目标温升、散热损失和允许表面温度确定加热功率。模组靠近敏感电子元件时，需保留安全间距，并避免直接烘烤通讯线缆；靠近温湿度传感器时，应让传感器处于回风区域，防止局部热辐射造成采样偏差。若柜内存在自然对流死角，可将模组布置在下部进风侧，使热空气沿立面上升后再扩散到CAN模块、端子排和继电器区域。

　　安装边界方面，瘦高结构对柜体高度方向尺寸较敏感，设计人员需核对门框、线槽、走线架和端子排的干涉关系。模组背后应预留接线和温控器安装空间，正面则保留维护拆卸空间。端部固定孔承担主要载荷，装配时不宜只依靠侧面卡扣，在车载、船舶或移动站等振动场景中应增加防松垫圈或减振垫。

　　三维结构表达上，框架可按钣金折弯思路建立，发热面板作为独立装配体处理，端部孔阵和定位齿按实际加工特征还原。这样既能用于机柜布局干涉检查，也可后续导出工程图，指导钣金下料、折弯、开孔和发热组件装配。
