家用台式摇头电风扇整机结构设计

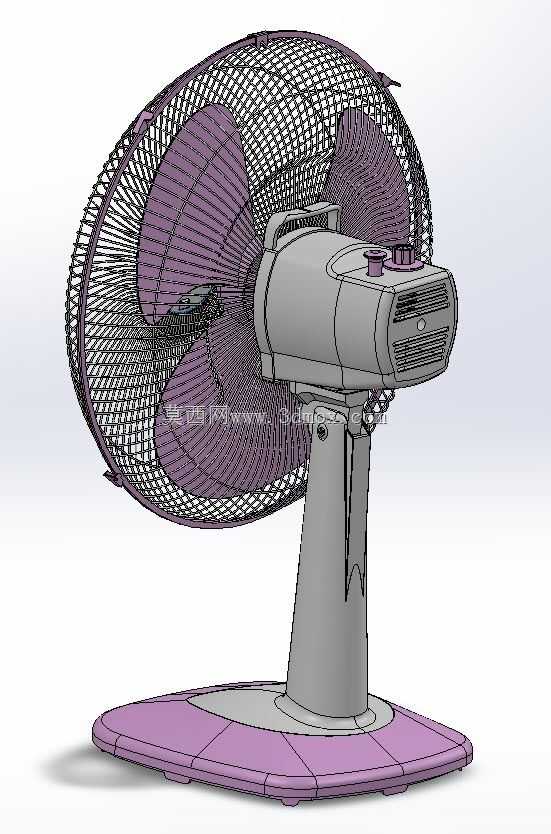

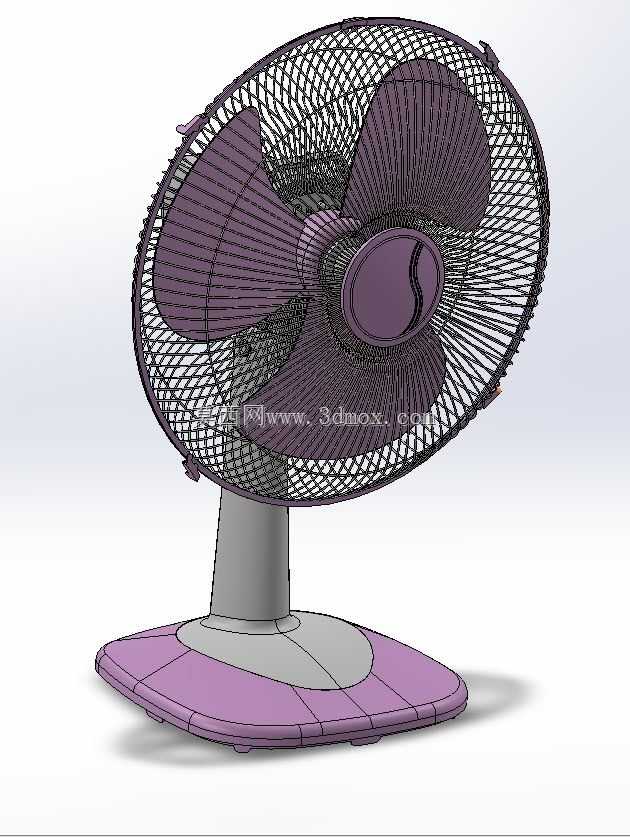

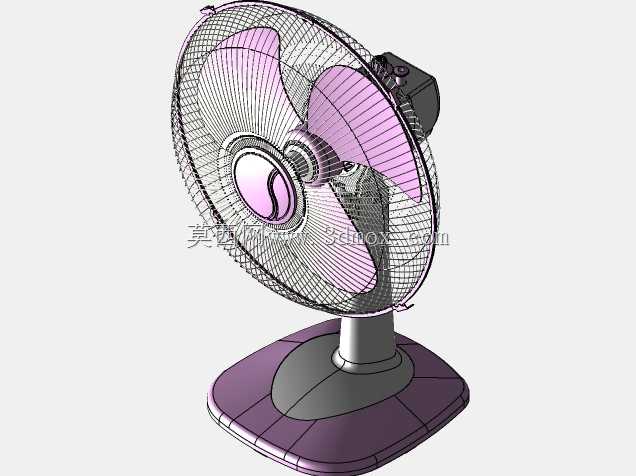

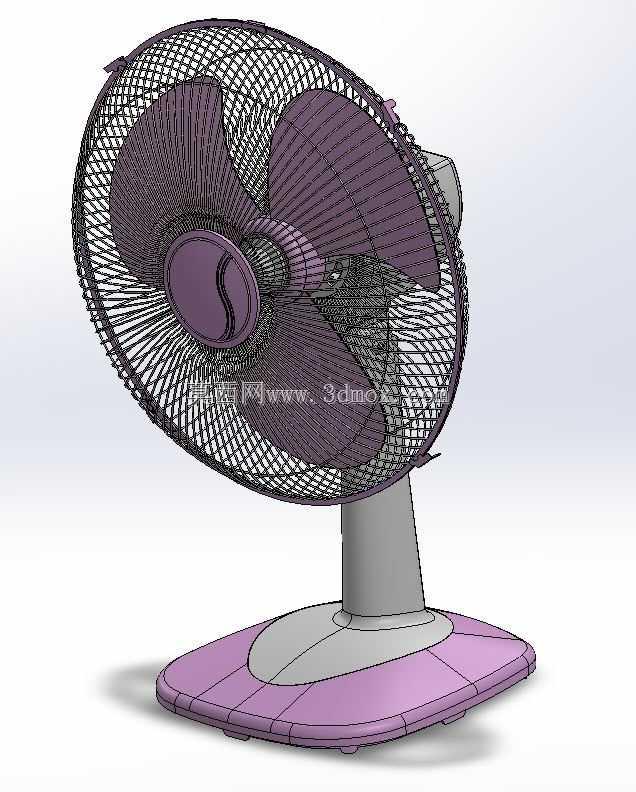

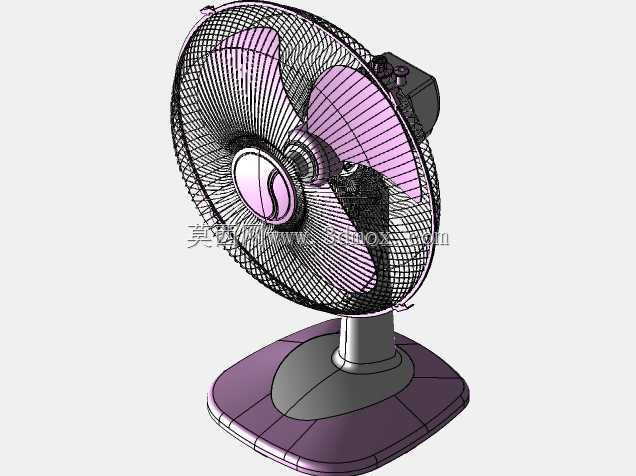

　　这套台式风扇三维结构围绕桌面近距离送风场景搭建，整机采用底座支撑、立柱抬升、机头俯仰可调的经典布局，适配宿舍书桌、办公工位、家庭床头等小空间空气循环需求。建模过程中先确定底部支撑边界：底座采用宽幅扁平台面轮廓，前后延伸尺寸大于机头投影宽度，整机重心落在底座支撑面中心区域，避免扇叶高速运转时出现倾覆风险；底座上表面设置分区加强筋与立柱安装定位座，立柱下段与底座通过卡扣配合螺钉完成固定，立柱上段预留俯仰转轴安装孔位，机头可绕转轴在一定角度范围内上下调整送风仰角，满足不同坐姿、不同桌面高度的吹风指向要求。机头部分为核心功能区，内部集成驱动电机、摇头传动组件与扇叶安装轴，前端布置三片大曲率扭角扇叶，扇叶型线沿径向逐步变化扭转角度，

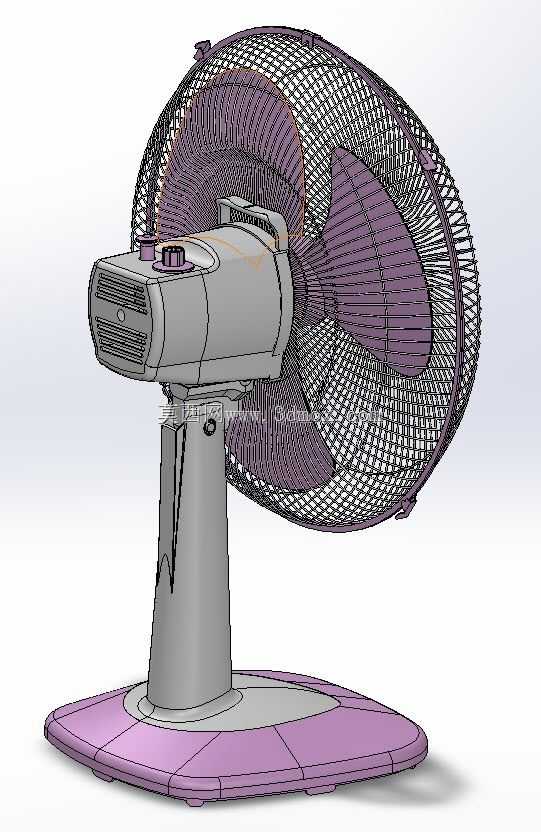

　　运转时可推动轴向气流持续向前输出，同时降低叶尖涡流产生的气动噪声；扇叶前方与后方分别装配前后防护网罩，网罩采用密集径向钢丝加环形加强圈的格栅结构，网格间隙控制在人体手指无法触及扇叶的安全范围内，前后网罩通过外圈卡扣快速扣合，便于后期拆卸清理扇叶表面积尘。网罩中心设置装饰端盖，遮盖扇叶固定螺母，兼顾外观完整性与操作安全性。机头后侧外壳预留电机散热格栅，驱动电机运转产生的热量可通过格栅自然对流散出，避免长时间运行出现过热；机头尾部集成摇头驱动连杆，内部减速齿轮将电机旋转运动转化为机头周期性往复摆动，扩大水平方向送风覆盖范围，用户可根据使用需求切换摇头与定向送风状态。整机外观配色采用浅紫与灰调搭配，外壳所有外露棱边均做圆角过渡，

　　无尖锐凸起，符合家用家电安全设计规范。建模时各零部件装配关系完整还原实际装配逻辑：底座与立柱的定位配合、电机与机头壳的止口定位、扇叶与电机轴的扁位防转、网罩的卡扣扣合位置均按实际量产结构搭建，可直接用于家电结构教学、风扇内部机构演示、小型家电改型设计参考，也可作为民用消费品结构设计的典型案例，帮助结构工程师理解家用送风设备从支撑稳定性、气动效率到安全防护的多维度设计要点，核对各运动部件的干涉边界，确认摇头行程、俯仰角度范围内网罩与立柱、底座之间无运动碰撞，为后续工程出图、样机试制提供完整的三维结构依据。
